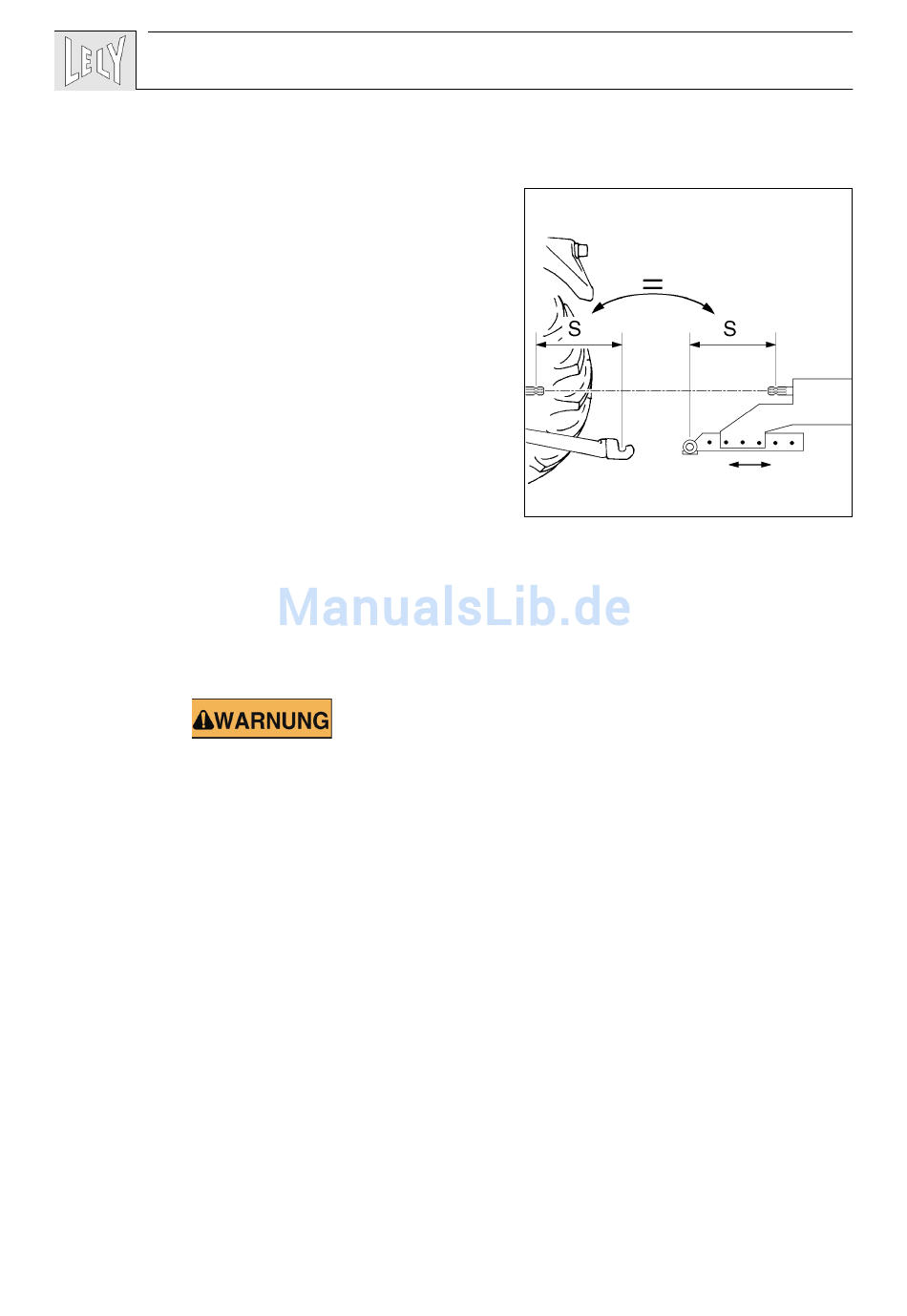

ANBAU HINTER DEM SCHLEPPER
- Deichsel in eine derartige Stellung an der Maschine
montieren, daß der horizontale Abstand zwischen dem
Drehpunkt und der Antriebswelle ungefähr der Distanz
zwischen den Fanghaken des Schleppers und der Zapfwelle
entspricht (Bild 2). Demzufolge wird der Winkel der
Genlenkwelle optimal verteilt, was ein ruhiger Lauf der
Maschine in Kurvenfahrt gewährleistet.
- Schlepperhubarme auf gleicher Höhe einstellen.
- Hubarme an die Tragnägel der Deichsel befestigen.
- Deichsel einigermaßen ausheben, sodaß die Abstellstütze
gerade frei vom Boden ist. Höheneinstellung des Kraft-
hebers während der Arbeit und beim Transport aufrech-
terhalten.
- Abstellstütze emporstellen.
- Schlepperhubarme mittels Stabilisierungsketten- oder
Stangen fixieren, damit seitliche Bewegungen ausge-
schlossen sind.
- Kontrollieren, ob die Gelenkwelle leicht ein- und ausge-
schoben werden kann.
- Gelenkwelle an die Schlepperzapfwelle montieren
• Sicherheitskette des Schutzprofils an festen Teilen des
Schleppers und der Maschine montieren.
• Bei Erstmontage oder Einsatz eines anderen Schlep-
pers: Mindest- und Höchstüberlappung der Wellenhälf-
ten kontrollieren
- Hydraulikschläuche mit blauer Markierung an ein doppelt-
wirkendes Schlepperventil (vorzugweise mit Schwebe-
stellung) anschliessen. Maximal zulässiger Öldruck : 17,5
MPa (175 bar).
- Hydraulikschläuche mit weisser Markierung an ein
doppeltwirkendes Schlepperventil (vorzugweise mit
Schwebestellung) anschliessen. Maximal zulässiger
Öldruck : 17,5 MPa (175 bar).
- Stecker des Beleuchtungskabels in die 7-polige Kontakt-
dose des Schleppers stecken.
*) Ziehen Sie die zur Gelenkwelle mitgelieferte Betriebsanleitung zu Rate.
*)
.
