Prozessmedium/
Process medium/
Milieu du process
VORSICHT!
Die Verträglichkeit mit dem Messmedium ist kundenseitig
zu testen!
CAUTION!
The customer must test the compatibility with the medium
being measured!
ATTENTION !
La compatibilité avec le milieu à mesurer doit être testée
côté client !

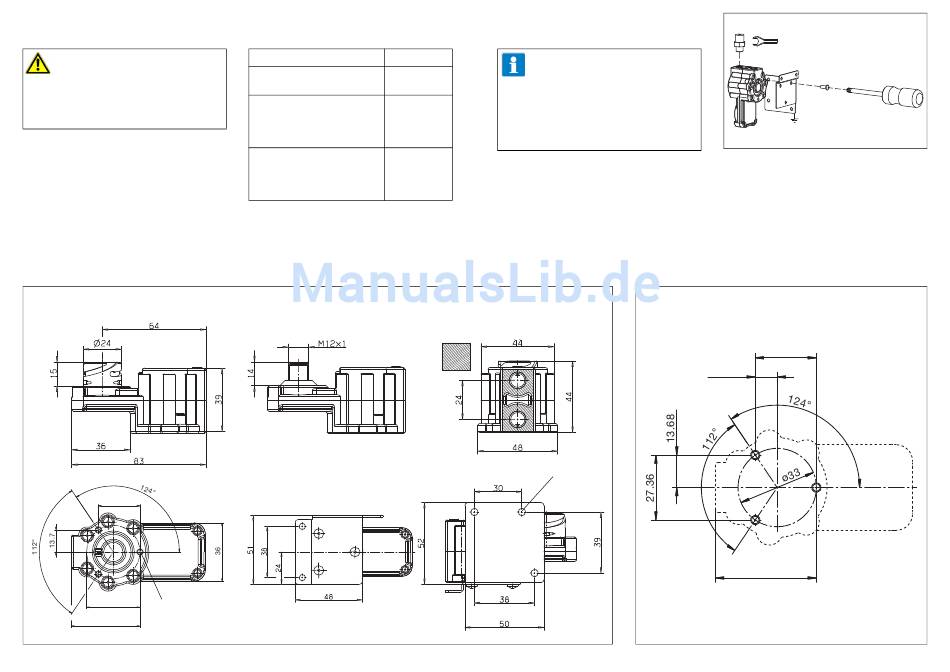

Abmessungen/
Dimensions/
Dimensions
25.7
ø3.2 x 8
ø33
42.5
Zubehör/
Accessories/
Accessoires
Bezeichnung/Description/Désignation
Teile-Nr./Part no./
Référence article
Befestigungswinkel/
00448193
Mounting bracket/
Angle de fixation
4-polige Leitungsdose (gerade) M12 × 1
00404585
mit 2 m PVC-Leitung/
4-pole straight connector M12 × 1
with 2 m PVC cable/
Fiche de raccordement 4 broches (droite)
M12 × 1 avec 2 m de câble PVC
4-polige Winkeldose M12 × 1
00409334
mit 2 m PVC-Leitung/
4-pole angled connector M12 × 1
with 2 m PVC cable
Boite de dérivation d'angle 4 broches M12 × 1
avec 2 m de câble PVC
Montage/
Mounting/
Montage
HINWEIS!
Befestigungswinkel erden!
Die Prozessanschlüsse müssen auf dem Kunststoff-
gehäuse abdichten nicht im Gewinde!
NOTE!
Ground the mounting bracket !
The process connections must seal tightly to the plastic
housing but not the thread !
REMARQUE !
Mettre l'angle de fixation à la terre !
Les raccords de process doivent étancher le boîtier en
matière synthétique et non le filetage !
Dichtfläche/
Sealing surface/
Surface d'étanch
3 x Ø4.5
max. 5 Nm
K 40x8 ( 4)
max. 110 Ncm
Bohrschablone/
Drilling template/
Modèle de perçage
25.73
9.23
42.5
ø
Torx T20
