Junkers SR 2 Montageanleitung

8510 1299 09/99
Montageanleitung
Steckdosenregler
SR 2
1. Montieren und Justieren der
Regelung
Lieferumfang Temp.-Differenz-Regelung System SR 2:
1 Regelgerät (Abb. 1)
1 Kollektorfühler FKY (dunkelgrau, ca. 2,5 m lang)
1 Speicherfühler FRY (hellgrau, ca. 3,5 m lang)
Reglerbeschreibung
Die Leuchtdioden auf der Frontseite des Reglers SR 2
veranschaulichen den momentanen Betriebszustand der
Solaranlage, wobei die grüne Leuchtdiode die Betriebs-
leuchte (Netz) ist und die rote Leuchtdiode anzeigt ob
das Relais (R1) eingeschaltet ist (Pumpe in Betrieb). Eine
gelbe Leuchtdiode zeigt an, daß die Speichertemperatur
(S2) den eingestellten Wert Tmax überschritten hat.
Funktionsbeschreibung
Der Regler SR 2 vergleicht die Kollektortemperatur (S1)
mit der Speichertemperatur (S2). Am Einstellpo-
tentiometer (P1) wird die gewünschte Temperaturdifferenz
(S1/S2) vorgewählt. Einstellbereich: 4...16K. Wird diese
Temperaturdifferenz überschritten, so schaltet das Re-
lais die Solarpumpe zur Wärmegewinnung ein.
Beträgt die Temperaturdifferenz nur noch die Hälfte des
T-Einstellwertes, so schaltet das Relais wieder aus.
An einem weiteren Potentiometer (P2) läßt sich eine
maximale Speichertemperatur (Tmax.) im Bereich
30...90°C einstellen (Hysterese 5K). Beim Überschreiten
dieser Temperatur wird die Solaranlage abgeschaltet und
keine Wärme mehr von den Kollektoren abgenommen.

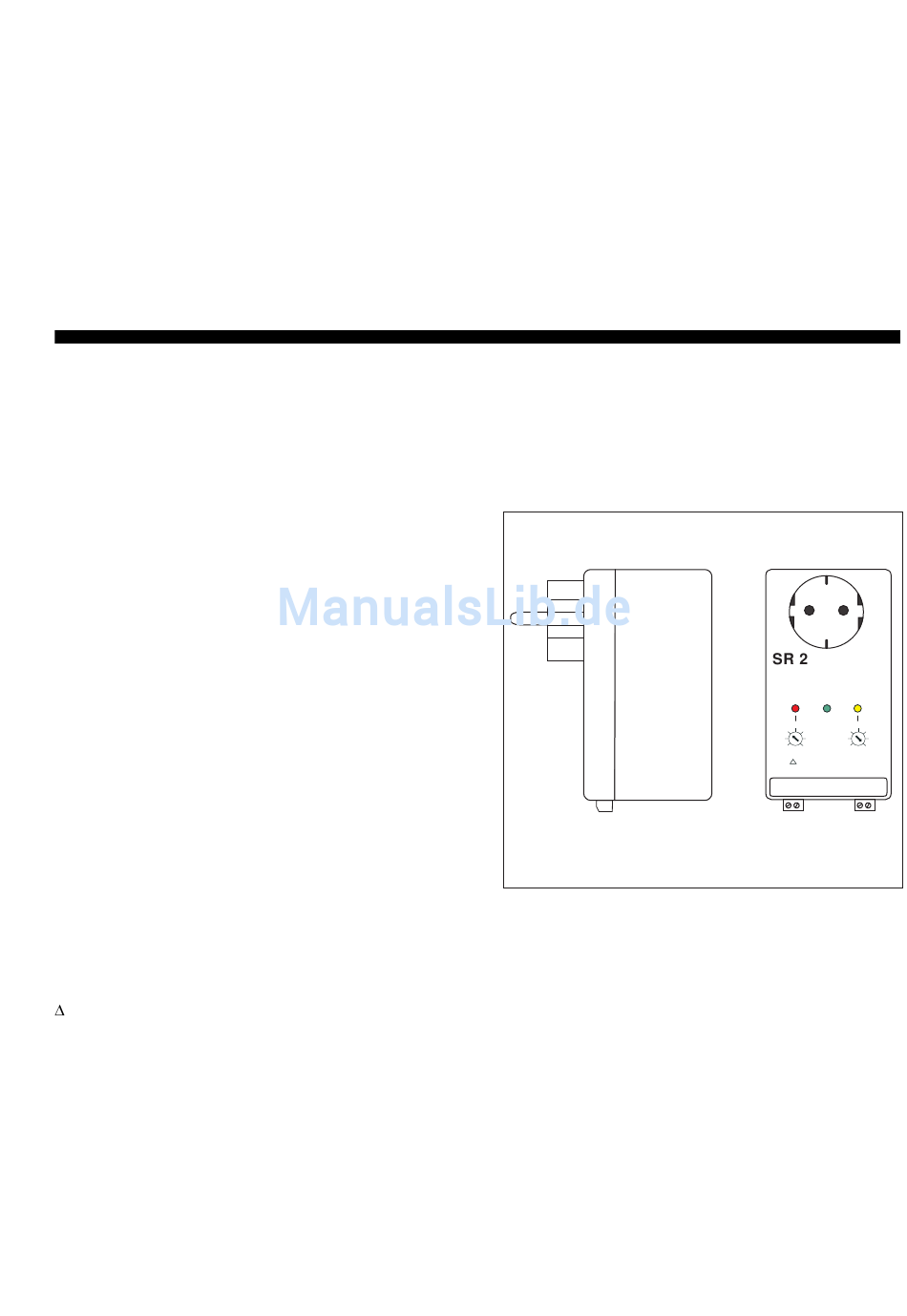

Abb. 1
Solar-Temperaturdifferenzregler
Relais Netz Tmax
10
60
8 12 50
70
6 14
40 80
4 16 30 90
P1
P2
T Tmax.
Display
S1 S2
