Viessmann DIVICON Montageanleitung Seite 25

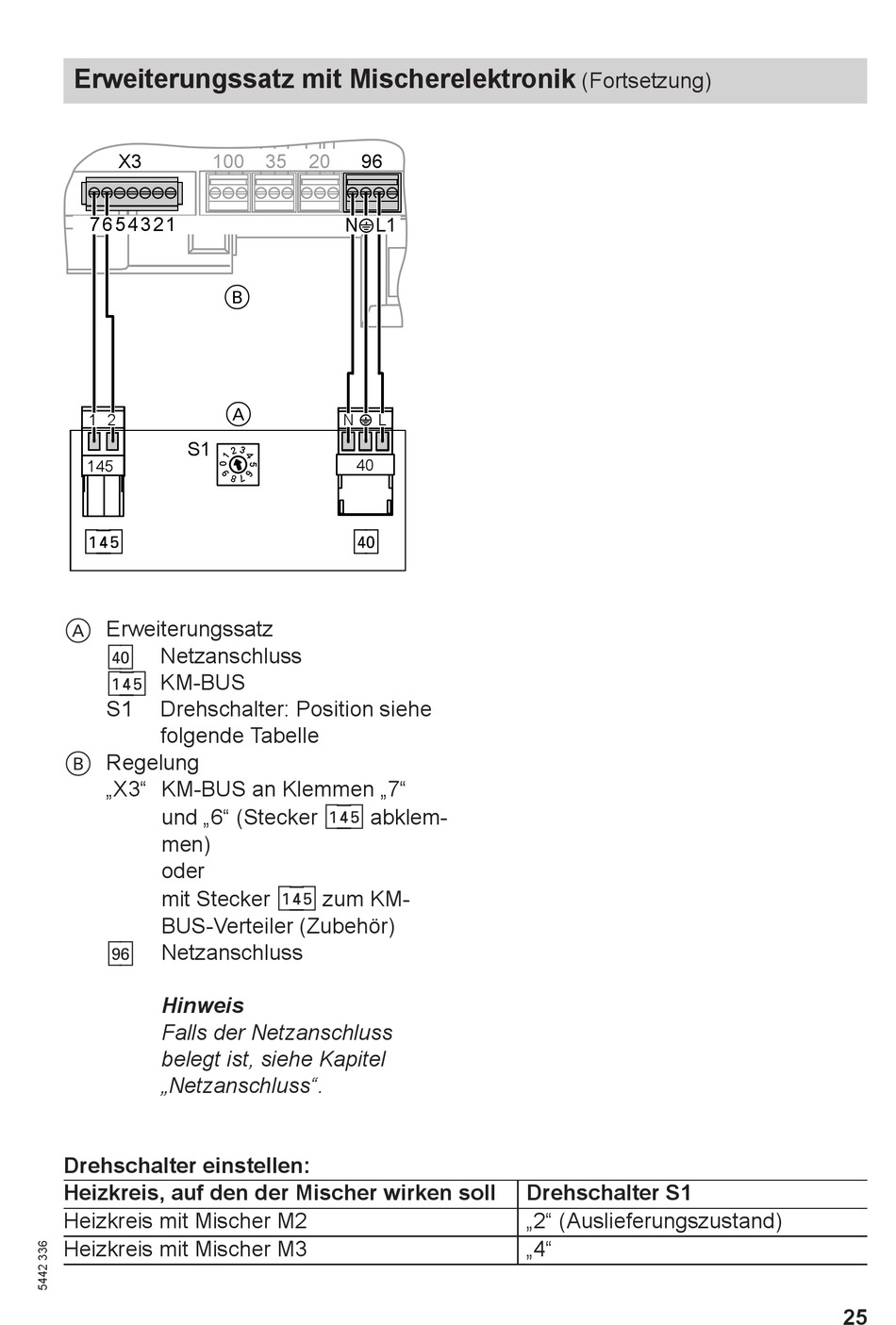

Erweiterungssatz mit Mischerelektronik
X3 100
76 54 3 21
B
A
1 2
S1
145
aVG
A Erweiterungssatz
Netzanschluss
fÖ
aVG KM-BUS
S1 Drehschalter: Position siehe
folgende Tabelle
B Regelung
„X3" KM-BUS an Klemmen „7"
und „6" (Stecker aVG abklem-
men)
oder
mit Stecker aVG zum KM-
BUS-Verteiler (Zubehör)
Netzanschluss
lH
Hinweis
Falls der Netzanschluss
belegt ist, siehe Kapitel
„Netzanschluss".
Drehschalter einstellen:
Heizkreis, auf den der Mischer wirken soll
Heizkreis mit Mischer M2
Heizkreis mit Mischer M3
35 20 96
N L1
N L
40
fÖ
(Fortsetzung)
Drehschalter S1
„2" (Auslieferungszustand)
„4"
25
