TIPTEL 4011 XT Montageanleitung

Montageabstand zur Decke mindestens 80mm
Sicherheitshinweise
• Sämtliche Installationen müssen fachmännisch ausgeführt
werden.
• Installationsarbeiten am 230V-Netz dürfen nur durch eine
Elektrofachkraft erfolgen. VDE0100 ist zu beachten.
• Keine Montage der Anlage sowie Ziehen und Stecken von
Endgeräten bei Gewitter.
• Verlegen Sie die Anschlussleitungen sorgfältig, so dass
keine Stolperfallen entstehen.
• Die Anschlussleitungen dürfen nicht übermäßig gezogen
oder mechanisch belastet werden.
• Bei Störungen ist der Netzstecker zu ziehen und die S
Anschlussleitungen an den NTBAs abzuziehen.
• Vermeiden Sie vor dem Einbau der TelefonAnlage statische
Aufladungen, diese können zu einer Zerstörung Ihrer
TelefonAnlage führen. (Berühren Sie z.B. eine geerdete
Heizung.)
• Mindestabstand der Telekommunikationsverdrahtung zur
230V-Netzinstallation: 100mm.
Benötigte Werkzeuge
• Schlagbohrmaschine mit 6 mm Steinbohrer
• Schraubendreher in verschiedenen Größen
• Seitenschneider, Abisolierzange, ggf. Crimpzange für
Western-Stecker
Montagereihenfolge
Für die Montage der Anlage sollte folgende Reihenfolge
eingehalten werden:
1. Festlegung der ISDN Verdrahtungsvarianten und
entsprechende Verkabelung
2. Verkabelung der Anschlussdosen
3. Anforderungen Montageort
4. Wandmontage der Anlage
5. Überprüfen der Jumpereinstellungen und ggf. umstecken
6. Anschluss der Endgeräte
7. Anschluss externe Music on Hold (MOH)
8. Anschluss der Anlage an den NTBA
9. Verbinden der Anlage mit dem 230V-Netz

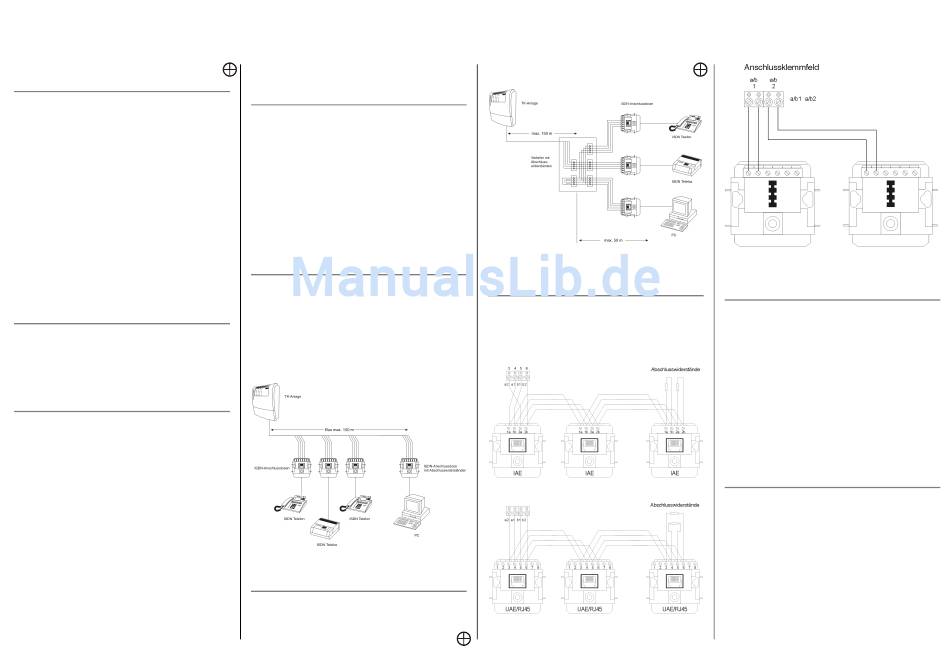

Montageanleitung und Bohrschablone der TelefonAnlage tiptel 4011 XT
1. Festlegung der ISDN Verdrahtungs-
Varianten und entsprechende Verkabelung
Für die Anschaltung von ISDN-Endgeräten existieren zwei
Verdrahtungsvarianten,
• der kurze passive Bus und
• der verlängerte passive Bus,
von denen Sie für jeden S -Bus eine Variante festlegen und die
0
Verkabelung entsprechend durchführen müssen. Alle Ent-
fernungsangaben beziehen sich auf einen benutzten Draht-
durchmesser von 0,6mm. Bei der Verkabelung sollte eine
durchgängige Farbzuordnung eingehalten werden, um
-
0 Verdrahtungsfehler zu vermeiden, z.B.
a1 rot
b1 schwarz
Kurzer passiver Bus Kurzer passiver Bus
Kurzer passiver Bus Kurzer passiver Bus
Beim kurzen passiven Bus können bis zu 12 ISDN-Anschluss-
dosen hintereinander geschaltet werden. Am kurzen passiven
Bus können bis zu 8 Endgeräte betrieben werden. Dabei ist zu
beachten, dass die Speiseleistung des ISDN-Bus max. 2W
beträgt. Somit können zwei angeschlossene Endgeräte aus
dem Bus gespeist werden, die übrigen angeschlossenen
Endgeräte müssen extern (über ein angeschlossenes Netzteil)
gespeist werden. Die maximale Bus-Länge beträgt 150m. In der
letzten ISDN-Anschlussdose müssen 100 Ohm Abschluss-
widerstände eingefügt werden.
Abb. 1.1: Kurzer passiver Bus
Verlängerter passiver Bus Verlängerter passiver Bus Verlängerter passiver Bus Verlängerter passiver Bus
Bei dieser Variante wird ein Knotenpunkt mittels eines
Fernmeldeverteilers erzeugt. Die Abschlusswiderstände
müssen in diesem Knotenpunkt eingefügt werden. An diesen
Knotenpunkt sollten maximal drei ISDN-Anschlussdosen mit
OBEN
einer maximalen Leitungslänge von 50 m angeschlossen
werden.
a2 weiß
b2 gelb
Abb. 1.2: Verlängerter passiver Bus
2. Verkabelung der Anschlussdosen
Für den ISDN-Bus existieren zwei ISDN-Anschlussdosentypen,
die sogenannte IAE (ISDN-Anschalt-Einrichtung)-Dose und die
UAE/RJ45-Dose. Diese beiden Typen unterscheiden sich in der
Anschlussbelegung: Die folgenden beiden Bilder zeigen die
verschiedenen Verdrahtungsvarianten mit dem Anschluss der
Abschlusswiderstände in den letzten Dosen.
Abb. 2.1: Verdrahtung der IAE-Dosen
Abb. 2.2: Verdrahtung der UAE/RJ45-Dosen
Montageabstand zur Decke mindestens 80mm
Abb. 2.3: Verdrahtung einer TAE-Dose
3. Anforderungen Montageort
Für die Installation und den Betrieb der TelefonAnlage müssen
folgende Bedingungen erfüllt sein:
• nicht vor oder über Heizkörpern
• keine direkte Sonneneinstrahlung
• nicht in feuchter, nasser oder staubiger Umgebung
• nicht in der Nähe von Hochfrequenzgeräten
• Umgebungstemperatur zwischen 0°C bis 40°C
• keine starken Erschütterungen oder Vibrationen
• nicht in explosionsgefährdeter Umgebung
• Mindestabstand zu elektrischen Verteilern 400mm
• Achten Sie darauf, dass sich die Steckdose in unmittelbarer
Nähe der TelefonAnlage befindet und frei zugänglich ist
4. Wandmontage der Anlage
Sie sollten für Ihre TelefonAnlage einen separat abgesicherten
Stromkreis benutzen, um die Ausfallsicherheit Ihrer Anlage zu
erhöhen. Aufgrund der Leitungslänge sollte der Abstand
zwischen der TelefonAnlage und dem 230V-Netzanschluss
1,50m, der Abstand zwischen der TelefonAnlage und dem
NTBA 3m nicht überschreiten.
Die TelefonAnlage wird mit drei Dübeln und drei Schrauben
geliefert.
• Legen Sie diese Bohrschablone an die Wand, richten Sie
diese waagrecht aus und übertragen Sie die drei
Bohrungen auf die Wand. Vergewissern Sie sich, dass keine
Versorgungsleitungen (z.B. Strom, Gas, Wasser) in der
Wand verlegt sind.
