Guide IR510-P Kurzanleitung

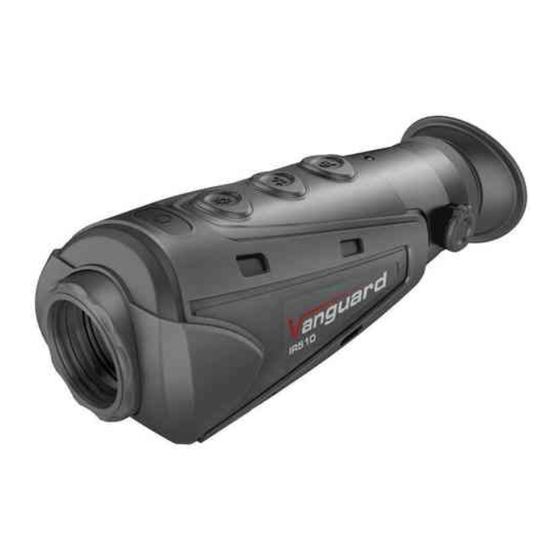

GUIDE IR510-P
Kurzanleitung
Kameralinse
Lampe
On/Off/Standby On/Off/Standby
Drücken Sie die Starttaste 3 Sekunden lang um die GUIDE Wärmebildoptik einzuschalten. Die Betriebsleuchte
blinkt auf wenn das Gerät eingeschaltet wurde. Eine kurze Betätigung der On Taste, ermöglicht die Aktivie-
rung und Deaktivierung der Standby-Funktion. Wird 5 Minuten keine Taste gedrückt, schaltet sich das Gerät
in den Standby-Modus. Durch einen beliebigen Tastendruck wird dieses verhindert. Wird 25 Minuten keine
Taste gedrückt schaltet sich das Gerät aus.
Helligkeit
Drücken Sie die Helligkeitstaste und wählen Sie aus 5 Helligkeitsstufen aus. Wenn die Wärme-
bildoptik ausgeschaltet ist, wird durch Drücken der Helligkeitstaste die Lampe aktiviert.
Farbmodus
Drücken Sie die Farbmodustaste um zwischen BlackHot, WhiteHot und RedHot auszuwählen.
RedHot Empfindlichkeitsmodi (Strk 1 – Strk 3) die wärmsten Quellen werden rot dargestellt.
Hot-Spot Tracking: Durch Betätigen der Farbmodustaste (ca. 3 sec.) aktivieren Sie das Hot-Spot Tracking
(die wärmste Quelle wird mit einem Cursor angezeigt).
Zoom
+ + Drücken Sie die Zoom Taste um den 2x und 4x Zoom (nur 384x288 Pixel Version) zu aktivieren.
2x 4x
Durch Drücken der Zoom Taste (ca. 3 sec) wird das Betrachterbild intern gespeichert und

eingefroren, durch nochmaliges Betätigen wird es wieder freigegeben.
Frz
Bildspeicherfunktion
Die Bilddaten können durch Anschluß der Optik via USB Kabel oder per Wi-Fi auf einen PC übertragen und
gelöscht werden. Die Optik wird im Normalfall sofort vom Rechner erkannt.
Angaben ohne Gewähr ©LK-Shop 2015
Betriebsleuchte
Bhot Whot
Augen-
muschel
Dioptrien-
verstellung
Strk
www.lk-shop.com
