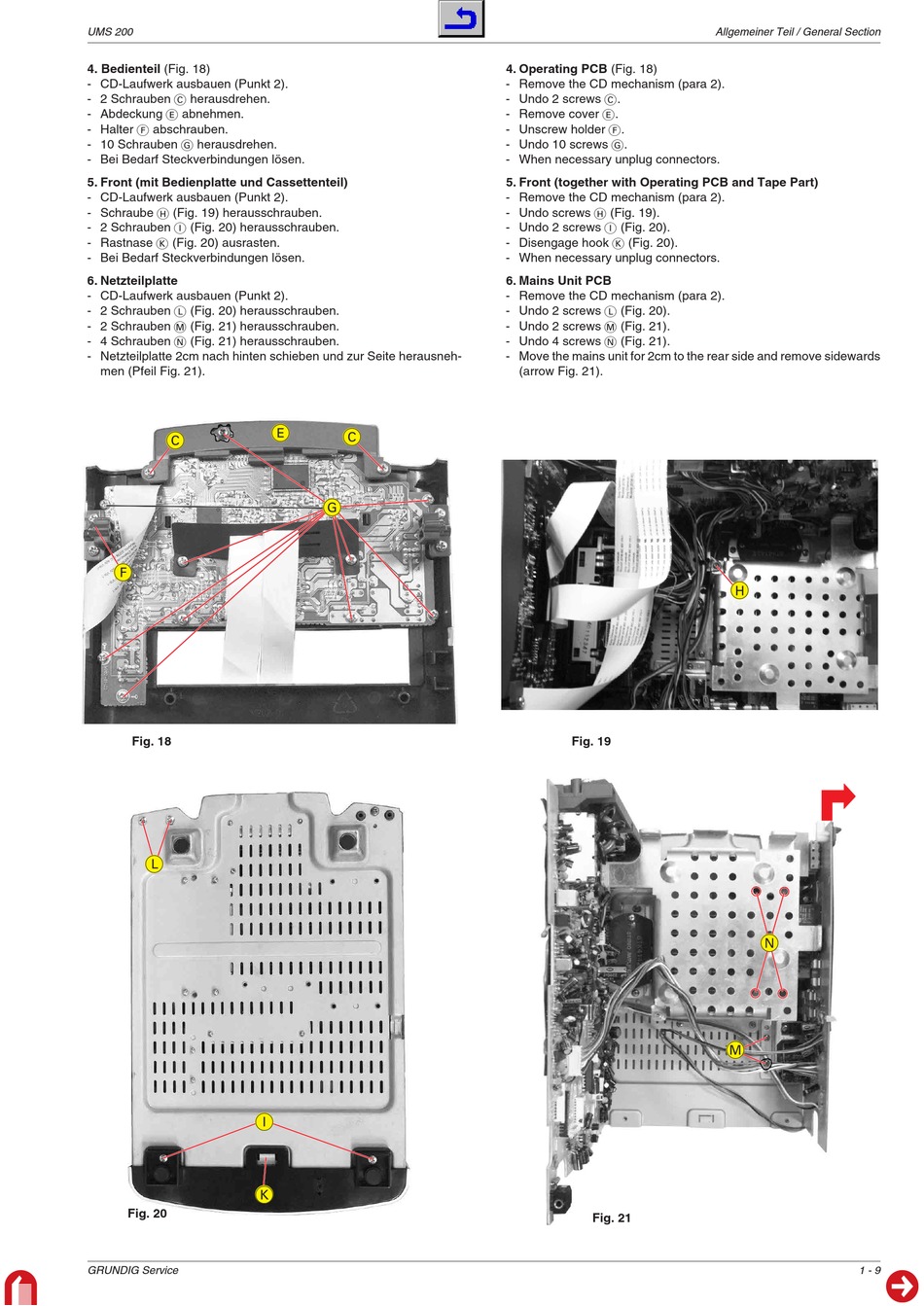

Grundig UMS 200 Serviceanleitung Seite 9

UMS 200
4. Bedienteil (Fig. 18)
- CD-Laufwerk ausbauen (Punkt 2).
- 2 Schrauben C herausdrehen.
- Abdeckung E abnehmen.
- Halter F abschrauben.
- 10 Schrauben G herausdrehen.
- Bei Bedarf Steckverbindungen lösen.
5. Front (mit Bedienplatte und Cassettenteil)
- CD-Laufwerk ausbauen (Punkt 2).
- Schraube H (Fig. 19) herausschrauben.
- 2 Schrauben I (Fig. 20) herausschrauben.
- Rastnase K (Fig. 20) ausrasten.
- Bei Bedarf Steckverbindungen lösen.
6. Netzteilplatte
- CD-Laufwerk ausbauen (Punkt 2).
- 2 Schrauben L (Fig. 20) herausschrauben.
- 2 Schrauben M (Fig. 21) herausschrauben.
- 4 Schrauben N (Fig. 21) herausschrauben.
- Netzteilplatte 2cm nach hinten schieben und zur Seite herausneh-
men (Pfeil Fig. 21).
C
F
Fig. 18
L
I
K
Fig. 20
GRUNDIG Service
E
C
G
4. Operating PCB (Fig. 18)
- Remove the CD mechanism (para 2).
- Undo 2 screws C.
- Remove cover E.
- Unscrew holder F.
- Undo 10 screws G.
- When necessary unplug connectors.
5. Front (together with Operating PCB and Tape Part)
- Remove the CD mechanism (para 2).
- Undo screws H (Fig. 19).
- Undo 2 screws I (Fig. 20).
- Disengage hook K (Fig. 20).
- When necessary unplug connectors.
6. Mains Unit PCB
- Remove the CD mechanism (para 2).
- Undo 2 screws L (Fig. 20).
- Undo 2 screws M (Fig. 21).
- Undo 4 screws N (Fig. 21).
- Move the mains unit for 2cm to the rear side and remove sidewards
(arrow Fig. 21).
Fig. 19
Fig. 21
Allgemeiner Teil / General Section
H
N
M
1 - 9
