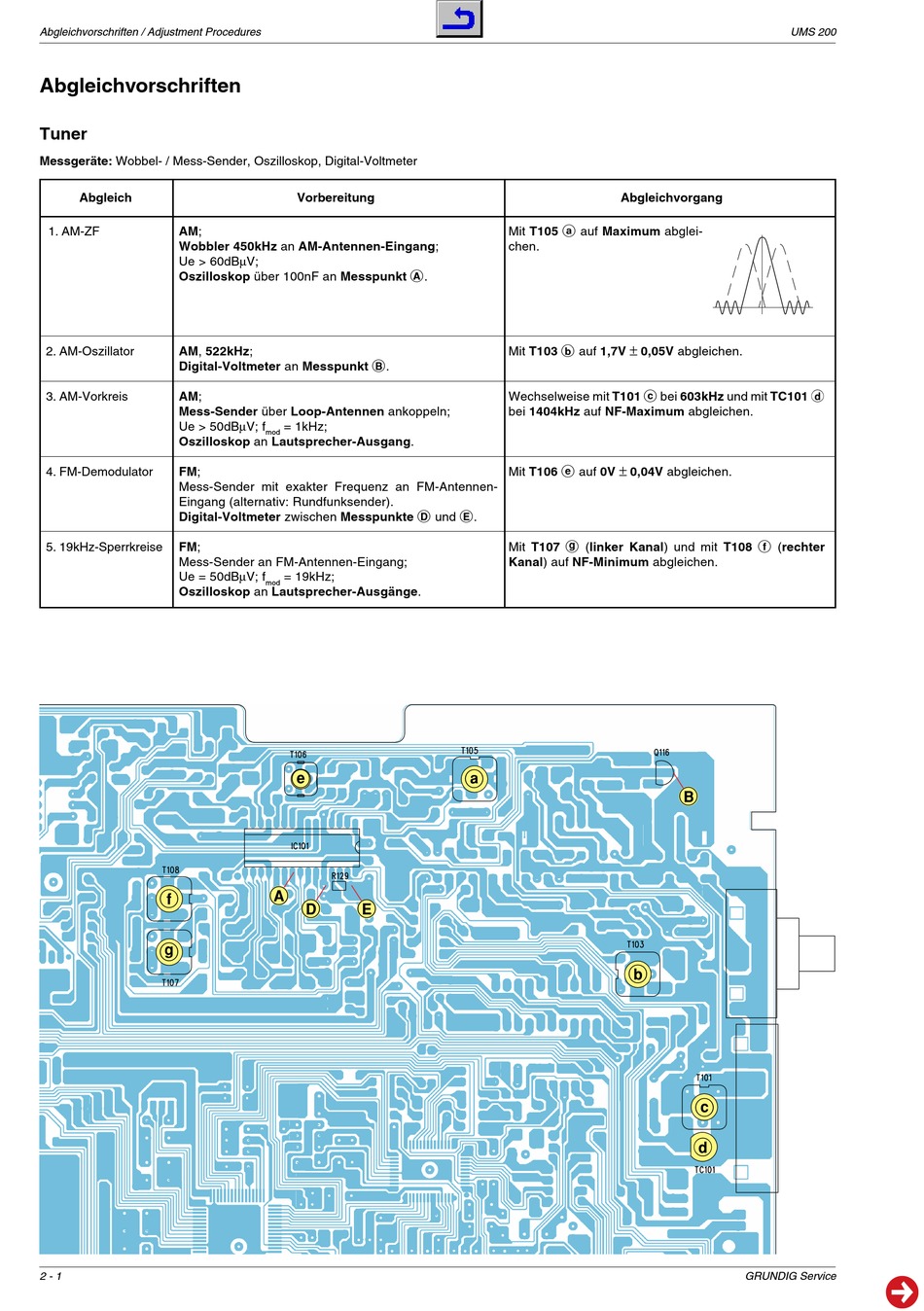

Abgleichvorschriften / Adjustment Procedures
Abgleichvorschriften
Tuner
Messgeräte: Wobbel- / Mess-Sender, Oszilloskop, Digital-Voltmeter
Abgleich
1. AM-ZF AM;
Wobbler 450kHz an AM-Antennen-Eingang;
Ue > 60dBµV;
Oszilloskop über 100nF an Messpunkt A.
2. AM-Oszillator AM, 522kHz;
Digital-Voltmeter an Messpunkt B.
3. AM-Vorkreis AM;
Mess-Sender über Loop-Antennen ankoppeln;
Ue > 50dBµV; f
Oszilloskop an Lautsprecher-Ausgang.
4. FM-Demodulator FM;
Mess-Sender mit exakter Frequenz an FM-Antennen-
Eingang (alternativ: Rundfunksender).
Digital-Voltmeter zwischen Messpunkte D und E.
5. 19kHz-Sperrkreise FM;
Mess-Sender an FM-Antennen-Eingang;
Ue = 50dBµV; f
Oszilloskop an Lautsprecher-Ausgänge.
f
g
2 - 1
Vorbereitung
= 1kHz;
mod
= 19kHz;
mod
e
A
D E
Abgleichvorgang
Mit T105 a auf Maximum abglei-
chen.
±
Mit T103 b auf 1,7V
Wechselweise mit T101 c bei 603kHz und mit TC101 d
bei 1404kHz auf NF-Maximum abgleichen.
±
Mit T106 e auf 0V
0,04V abgleichen.
Mit T107 g (linker Kanal) und mit T108 f (rechter
Kanal) auf NF-Minimum abgleichen.
a
b
UMS 200
0,05V abgleichen.
B
c
d
GRUNDIG Service
