Allgemeiner Teil / General Section

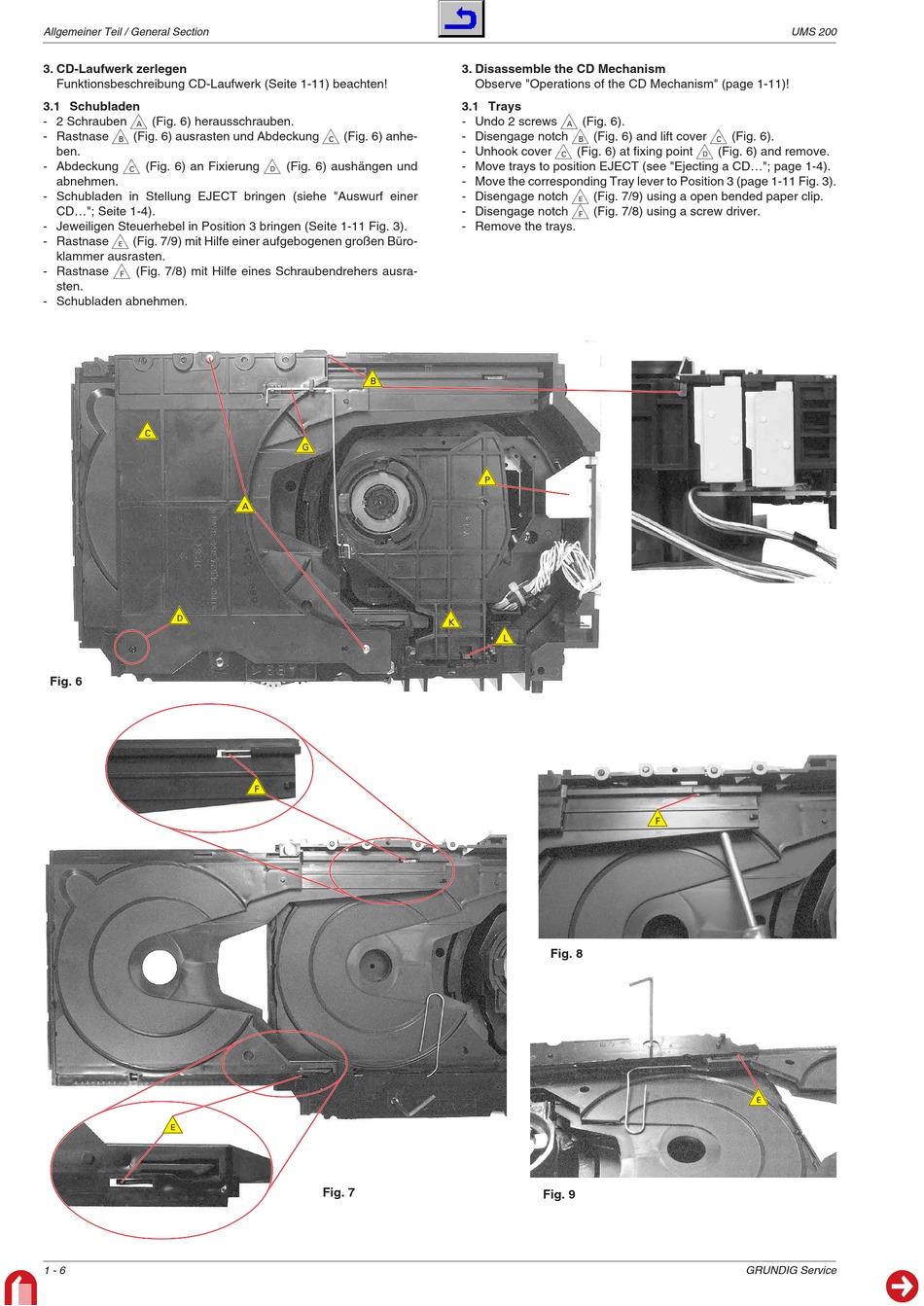

3. CD-Laufwerk zerlegen
Funktionsbeschreibung CD-Laufwerk (Seite 1-11) beachten!
3.1 Schubladen
a
- 2 Schrauben (Fig. 6) herausschrauben.
b
- Rastnase (Fig. 6) ausrasten und Abdeckung
ben.
c
- Abdeckung (Fig. 6) an Fixierung
abnehmen.
- Schubladen in Stellung EJECT bringen (siehe "Auswurf einer
CD..."; Seite 1-4).
- Jeweiligen Steuerhebel in Position 3 bringen (Seite 1-11 Fig. 3).
e
- Rastnase (Fig. 7/9) mit Hilfe einer aufgebogenen großen Büro-
klammer ausrasten.
f
- Rastnase (Fig. 7/8) mit Hilfe eines Schraubendrehers ausra-
sten.
- Schubladen abnehmen.
c
d
Fig. 6
e
1 - 6
c
(Fig. 6) anhe-
d
(Fig. 6) aushängen und
b
g
a
f
Fig. 7
3. Disassemble the CD Mechanism
Observe "Operations of the CD Mechanism" (page 1-11)!
3.1 Trays
a
- Undo 2 screws (Fig. 6).
b
- Disengage notch (Fig. 6) and lift cover
c
- Unhook cover (Fig. 6) at fixing point
- Move trays to position EJECT (see "Ejecting a CD..."; page 1-4).
- Move the corresponding Tray lever to Position 3 (page 1-11 Fig. 3).
e
- Disengage notch (Fig. 7/9) using a open bended paper clip.
f
- Disengage notch (Fig. 7/8) using a screw driver.
- Remove the trays.
p
k
l
Fig. 8
Fig. 9
UMS 200
c
(Fig. 6).
d
(Fig. 6) and remove.
f
e
