Allgemeiner Teil / General Section

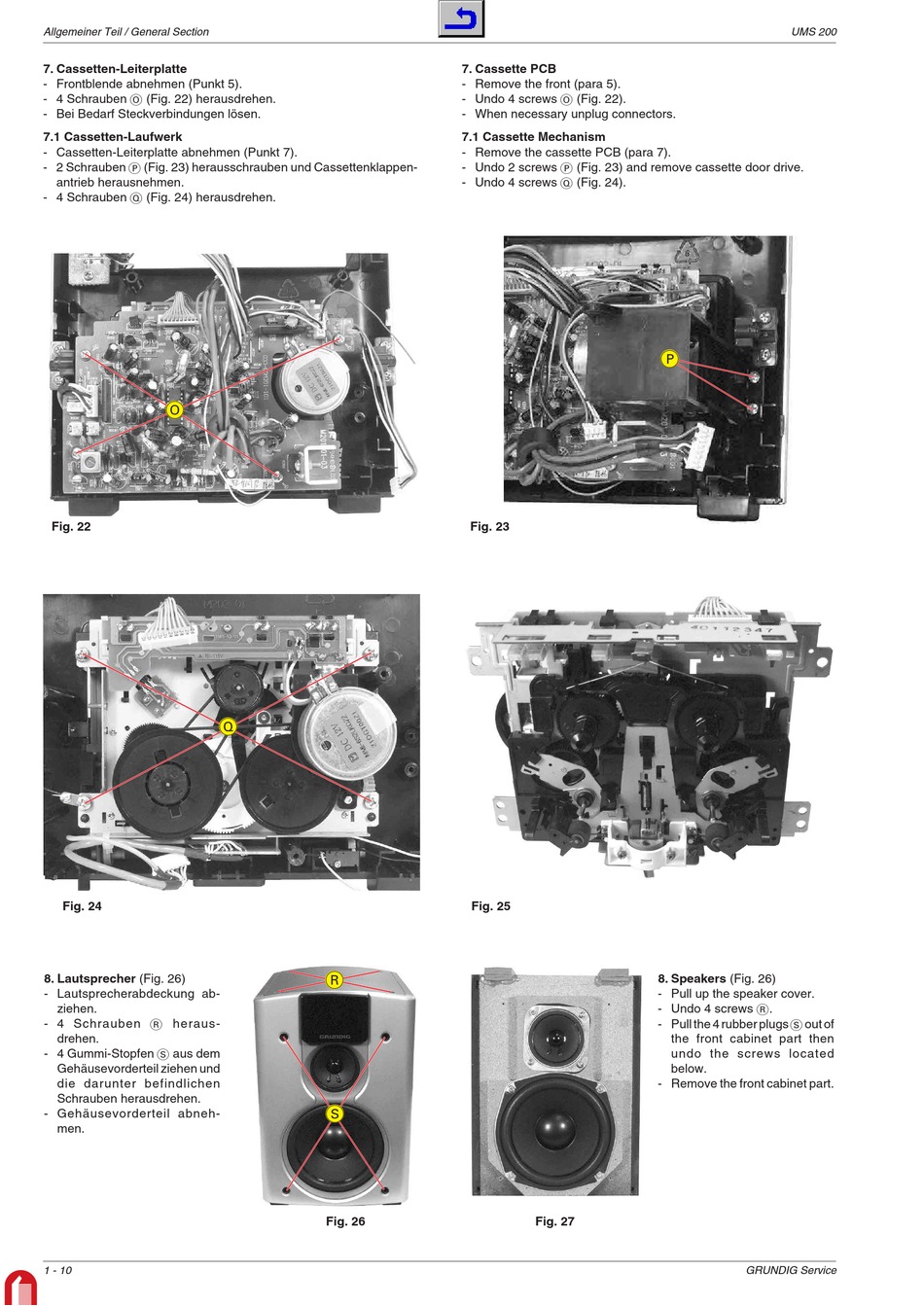

7. Cassetten-Leiterplatte
- Frontblende abnehmen (Punkt 5).
- 4 Schrauben O (Fig. 22) herausdrehen.
- Bei Bedarf Steckverbindungen lösen.
7.1 Cassetten-Laufwerk
- Cassetten-Leiterplatte abnehmen (Punkt 7).
- 2 Schrauben P (Fig. 23) herausschrauben und Cassettenklappen-
antrieb herausnehmen.
- 4 Schrauben Q (Fig. 24) herausdrehen.
O
Fig. 22
Fig. 24
8. Lautsprecher (Fig. 26)
- Lautsprecherabdeckung ab-
ziehen.
- 4 Schrauben R heraus-
drehen.
- 4 Gummi-Stopfen S aus dem
Gehäusevorderteil ziehen und
die darunter befindlichen
Schrauben herausdrehen.
- Gehäusevorderteil abneh-
men.
1 - 10
Q
R
S
Fig. 26
7. Cassette PCB
- Remove the front (para 5).
- Undo 4 screws O (Fig. 22).
- When necessary unplug connectors.
7.1 Cassette Mechanism
- Remove the cassette PCB (para 7).
- Undo 2 screws P (Fig. 23) and remove cassette door drive.
- Undo 4 screws Q (Fig. 24).
Fig. 23
Fig. 25
Fig. 27
UMS 200
P
8. Speakers (Fig. 26)
- Pull up the speaker cover.
- Undo 4 screws R.
- Pull the 4 rubber plugs S out of
the front cabinet part then
undo the screws located
below.
- Remove the front cabinet part.
