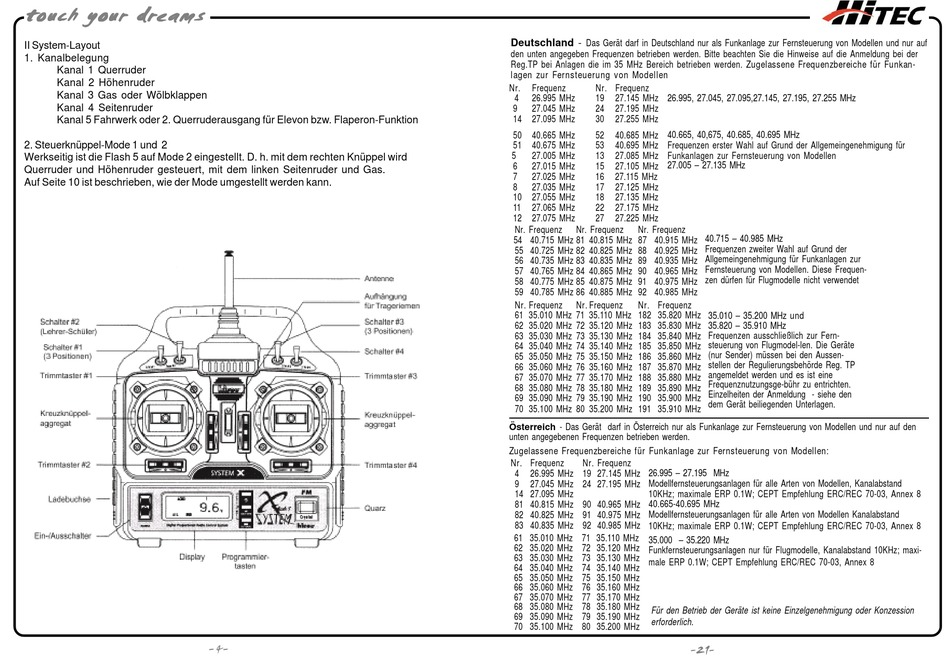

II System-Layout
1. Kanalbelegung
Kanal 1 Querruder
Kanal 2 Höhenruder
Kanal 3 Gas oder Wölbklappen
Kanal 4 Seitenruder
Kanal 5 Fahrwerk oder 2. Querruderausgang für Elevon bzw. Flaperon-Funktion
2. Steuerknüppel-Mode 1 und 2
Werkseitig ist die Flash 5 auf Mode 2 eingestellt. D. h. mit dem rechten Knüppel wird
Querruder und Höhenruder gesteuert, mit dem linken Seitenruder und Gas.
Auf Seite 10 ist beschrieben, wie der Mode umgestellt werden kann.
- 4 -
Das Gerät darf in Deutschland nur als Funkanlage zur Fernsteuerung von Modellen und nur auf
Deutschland -
den unten angegeben Frequenzen betrieben werden. Bitte beachten Sie die Hinweise auf die Anmeldung bei der
Reg.TP bei Anlagen die im 35 MHz Bereich betrieben werden. Zugelassene Frequenzbereiche für Funkan-
lagen zur Fernsteuerung von Modellen
Nr. Frequenz Nr. Frequenz
26.995, 27.045, 27.095,27.145, 27.195, 27.255 MHz
4 26.995 MHz 19 27.145 MHz
9 27.045 MHz 24 27.195 MHz
14 27.095 MHz 30 27.255 MHz
40.665, 40,675, 40.685, 40.695 MHz
50 40.665 MHz 52 40.685 MHz
Frequenzen erster Wahl auf Grund der Allgemeingenehmigung für
51 40.675 MHz 53 40.695 MHz
5 27.005 MHz 13 27.085 MHz Funkanlagen zur Fernsteuerung von Modellen
27.005 – 27.135 MHz
6 27.015 MHz 15 27.105 MHz
7 27.025 MHz 16 27.115 MHz
8 27.035 MHz 17 27.125 MHz
10 27.055 MHz 18 27.135 MHz
11 27.065 MHz 22 27.175 MHz
12 27.075 MHz 27 27.225 MHz
Nr. Frequenz Nr. Frequenz Nr. Frequenz
54 40.715 MHz 81 40.815 MHz 87 40.915 MHz
55 40.725 MHz 82 40.825 MHz 88 40.925 MHz
56 40.735 MHz 83 40.835 MHz 89 40.935 MHz
57 40.765 MHz 84 40.865 MHz 90 40.965 MHz
58 40.775 MHz 85 40.875 MHz 91 40.975 MHz
59 40.785 MHz 86 40.885 MHz 92 40.985 MHz
Nr. Frequenz Nr. Frequenz Nr. Frequenz
61 35.010 MHz 71 35.110 MHz 182 35.820 MHz
62 35.020 MHz 72 35.120 MHz 183 35.830 MHz
63 35.030 MHz 73 35.130 MHz 184 35.840 MHz
64 35.040 MHz 74 35.140 MHz 185 35.850 MHz
65 35.050 MHz 75 35.150 MHz 186 35.860 MHz
66 35.060 MHz 76 35.160 MHz 187 35.870 MHz
67 35.070 MHz 77 35.170 MHz 188 35.880 MHz
68 35.080 MHz 78 35.180 MHz 189 35.890 MHz
69 35.090 MHz 79 35.190 MHz 190 35.900 MHz
70 35.100 MHz 80 35.200 MHz 191 35.910 MHz
Österreich - Das Gerät darf in Österreich nur als Funkanlage zur Fernsteuerung von Modellen und nur auf den
unten angegebenen Frequenzen betrieben werden.
Zugelassene Frequenzbereiche für Funkanlage zur Fernsteuerung von Modellen:
Nr. Frequenz Nr. Frequenz
4 26.995 MHz 19 27.145 MHz 26.995 – 27.195 MHz
Modellfernsteuerungsanlagen für alle Arten von Modellen, Kanalabstand
9 27.045 MHz 24 27.195 MHz
14 27.095 MHz 10KHz; maximale ERP 0.1W; CEPT Empfehlung ERC/REC 70-03, Annex 8
81 40.815 MHz 90 40.965 MHz 40.665-40.695 MHz
Modellfernsteuerungsanlagen für alle Arten von Modellen Kanalabstand
82 40.825 MHz 91 40.975 MHz
83 40.835 MHz 92 40.985 MHz
10KHz; maximale ERP 0.1W; CEPT Empfehlung ERC/REC 70-03, Annex 8
61 35.010 MHz 71 35.110 MHz
35.000 – 35.220 MHz
62 35.020 MHz 72 35.120 MHz
Funkfernsteuerungsanlagen nur für Flugmodelle, Kanalabstand 10KHz; maxi-
63 35.030 MHz 73 35.130 MHz
male ERP 0.1W; CEPT Empfehlung ERC/REC 70-03, Annex 8
64 35.040 MHz 74 35.140 MHz
65 35.050 MHz 75 35.150 MHz
66 35.060 MHz 76 35.160 MHz
67 35.070 MHz 77 35.170 MHz
68 35.080 MHz 78 35.180 MHz
Für den Betrieb der Geräte ist keine Einzelgenehmigung oder Konzession
69 35.090 MHz 79 35.190 MHz
erforderlich.
70 35.100 MHz 80 35.200 MHz
40.715 – 40.985 MHz
Frequenzen zweiter Wahl auf Grund der
Allgemeingenehmigung für Funkanlagen zur
Fernsteuerung von Modellen. Diese Frequen-
zen dürfen für Flugmodelle nicht verwendet
35.010 – 35.200 MHz und
35.820 – 35.910 MHz
Frequenzen ausschließlich zur Fern-
steuerung von Flugmodel-len. Die Geräte
(nur Sender) müssen bei den Aussen-
stellen der Regulierungsbehörde Reg. TP
angemeldet werden und es ist eine
Frequenznutzungsge-bühr zu entrichten.
Einzelheiten der Anmeldung - siehe den
dem Gerät beiliegenden Unterlagen.
