HITEC Flash 8 Kurzanleitung

HITEC Flash 8 Kurzanleitung

Vorschau ausblenden
Diese Anleitung herunterladen
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Deutsche
Kurzanleitung
Guide de démarrage
rapide en français
8-Kanal 2,4 GHz Dual Prozessor Funkfernsteuersystem
Radiocommande 8 voies 2,4 GHz Dual Processor
Fly any SLT protocol Tx-Ready models with the Flash 8.
No additional modules or equipment required, just change
the protocol in the program and you're ready to fy.
For more information on Tx-Ready Models visit Tx-Ready.com
Inhaltsverzeichnis
loading

Verwandte Anleitungen für HITEC Flash 8

Inhaltszusammenfassung für HITEC Flash 8

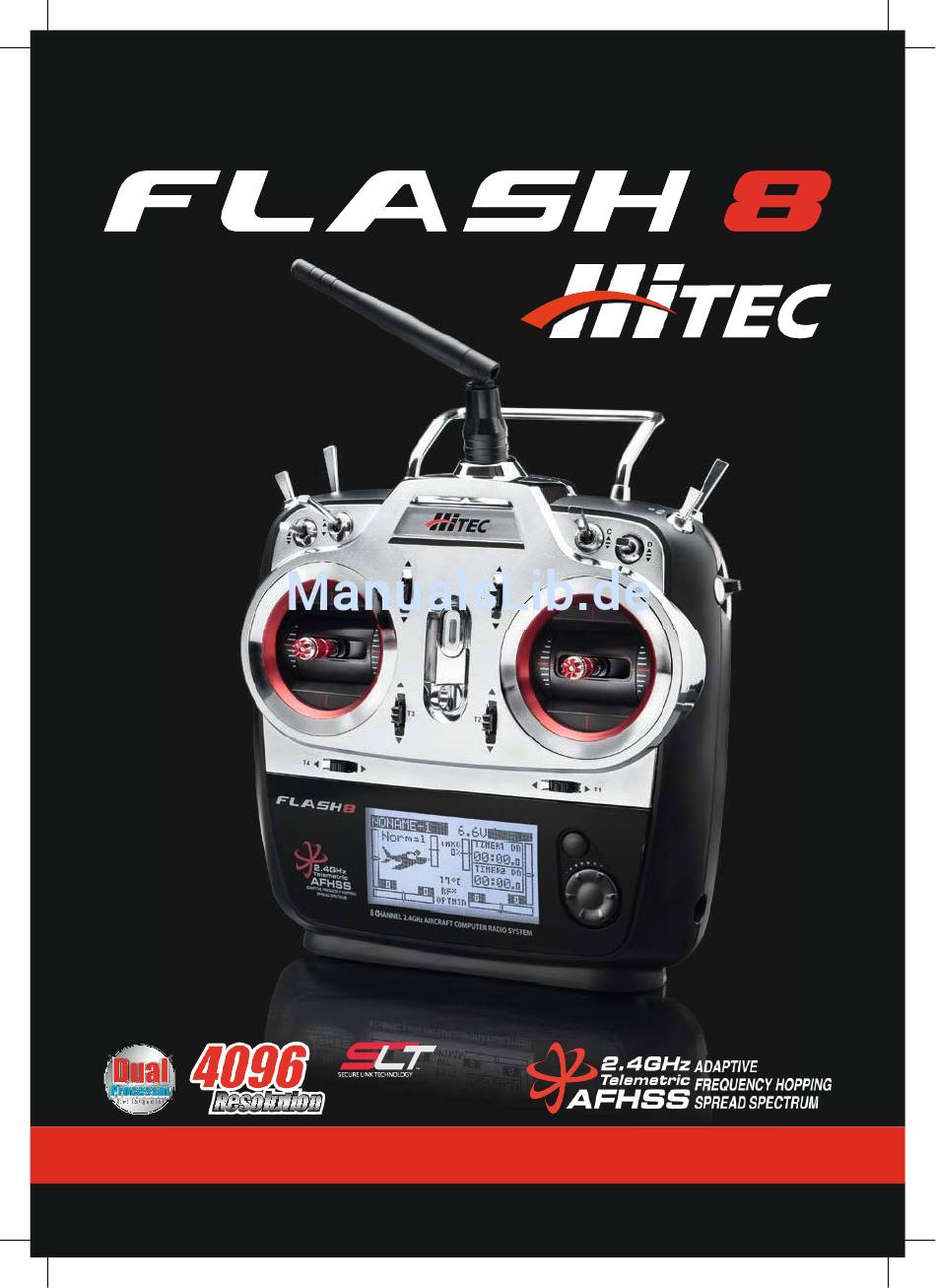

  • Seite 1 Kurzanleitung Guide de démarrage rapide en français Fly any SLT protocol Tx-Ready models with the Flash 8. No additional modules or equipment required, just change the protocol in the program and you’re ready to fy. For more information on Tx-Ready Models visit Tx-Ready.com...

  • Seite 2: Lieferumfang

    · LiFe-Senderakku 6,4 Volt, 2-zellig, 1400mAh einen passenden Empfänger · Deutsche Kurzanleitung 1. Einführung Herzlichen Glückwunsch zum Kauf Ihres HiTEC 2,4 GHz werden auf Wunsch Telemetrieinformationen aus Ihrem Senders. Dieser Sender ist für alle gängigen Flugzeugtypen Modell in Echtzeit an den Sender übertragen. Ein Sicherer konzipiert und einer der einfachsten zu programmierenden Flug ist somit jederzeit gewährleistest.

  • Seite 3: Sicherheitshinweise

    Verwendung und Betrieb ergeben oder in irgendeiner Weise damit zusammenhängen. · Falsche Anschlüsse · Verwendung von nicht originalem MULTIPLEX/HiTEC- Soweit gesetzlich zulässig, ist die Verpflichtung der Firma Zubehör MULTIPLEX Modellsport GmbH & Co.KG zur Leistung von ·...

  • Seite 4: Sender-Übersicht

    8-Kanal 2,4 GHz Dual Prozessor Funkfernsteuersystem 2. Sender-Übersicht ® Ein/Aus-Schalter B-Schalter C-Schalter (2 Positionen) (3 Positionen) A-Schalter D-Schalter (3 Positionen) (3 Positionen) H-Schalter F-Schalter (2 Positionen) (Kurzzeitiger Kontakt) G-Schalter E-Schalter (3 Positionen) (3 Positionen) Digitale Trimmung Digitale Trimmung rechts links Trimmung T3 Trimmung T2 Trimmung T4...

  • Seite 5: Drehtaste Und Zurück-Taste

    = Modell-Menü. Drehtaste und Zurück-Taste System- und Modell-Menü Der Sender Flash 8 verfügt über eine Drehtaste welche Drücken und halten Sie die Drehtaste und die Zurück- man drehen (Scroll-Effekt) und drücken (Bestätigen) kann, Taste gleichzeitig, gelangen Sie in das System-Menü.
  • Seite 6 Ihren eingesetzten Batterien passt. Bitte schließen Sie das Ladegerät wie im obigen Bild gezeigt an. Die Flash 8 hat einen Spannungsbereich von 4,8 bis 8,4 Volt DC. Diese breite Spanne ermöglicht die Verwen- Besser ist es den Akku vor dem Laden aus dung von 2-zelligen LiFe-, LiPo- oder LiIon-Akkus, oder dem Gerät zu entnehmen und auf einer...

  • Seite 7: Eigenschaften

    1. Drei unterschiedliche 2,4 GHz Signalübertragungs- 4. Grafische Anzeigen am LCD-Display ® technologien Erleichtert die Ansicht für die Programmierung und die Der Sender Flash 8 kann Daten mit Hilfe von drei unter- Telemetrie-Anzeigen. schiedlichen 2,4 GHz Signalübertragungstechnologien 5. Drehtaste für einfaches Programmieren übermitteln: ·...

  • Seite 8: Startbildschirm

    8-Kanal 2,4 GHz Dual Prozessor Funkfernsteuersystem 4. Startbildschirm Der Startbildschirm ermöglicht das schnelle Erfassen von Durch drehen und drücken der Drehtaste können Sie schnell ® Informationen. und unkompliziert durch die verschiedenen Menüs blättern. 1. Modell-Name 6. Anzeige Gasposition · Zeigt den aktuellen Modell-Namen an. ·...

  • Seite 9: Das Systemmenü

    8-Kanal 2,4 GHz Dual Prozessor Funkfernsteuersystem 5. System- und Modell-Menü Der Sender Flash 8 umfasst für die Programmierung Ihrer tionen die sich speziell auf Flächenmodelle wie ACRO, ® Flugmodelle zwei primäre Menüs – das Sytem- und das GLID oder Helikopter beziehen.

  • Seite 10: Das Modell-Menü

    8-Kanal 2,4 GHz Dual Prozessor Funkfernsteuersystem 5. System- und Modell-Menü Das Modell-Menü ® In das Modell-Menü gelangen Sie, indem Sie – wie auf die Drehtaste drücken und kurz gedrückt halten. Seite 5 "System und Modell-Menü" beschrieben – 1. Reverse: Servo-Umkehr 6.

  • Seite 11: Binden Von Sender Und Empfänger

    50 cm voneinander entfernt sein um ein schnelles und sicheres Binden zu gewährleisten. Das HiTEC AFHSS-System verwendet ein Kommunikations- Sobald Empfänger und Sender "gebunden sind", kann protokoll, das den HiTEC 2,4 GHz Empfänger mit dem während dieses Vorgangs kein anderer Sender die Verbin- Sender verbindet und bindet. dung stören.
  • Seite 12 8-Kanal 2,4 GHz Dual Prozessor Funkfernsteuersystem 6. Binden von Sender und Empfänger Mit "Optima und Minima" Empfänger binden ® Sollten Sie vorab einen anderen Empfängertypen als 3. Im Menü drücken Sie erneut auf die Dreh- SPECTRA taste um die Auswahl des Empfängertypen zu aktivie- "Optima &...
  • Seite 13 8-Kanal 2,4 GHz Dual Prozessor Funkfernsteuersystem "OPTIMA" "MINIMA" (MAXIMA) ® 6. Drücken und halten Sie die Link-Taste am Empfänger 6. Drücken und halten Sie die Link-Taste am Empfänger und schalten Sie das Gerät ein. und schalten Sie das Gerät ein. 7.

  • Seite 14: Schnelles Programmieren Eines Motor- Oder Segelflugmodells

    8-Kanal 2,4 GHz Dual Prozessor Funkfernsteuersystem 6. Binden von Sender und Empfänger "OPTIMA" "MINIMA" (MAXIMA) ® 9. Schalten Sie den Empfänger aus und wieder ein. 9. Schalten Sie den Empfänger aus und wieder ein. Prüfen Sie, ob die blaue LED durchgehend leuchtet. Prüfen Sie, ob die blaue LED durchgehend leuchtet.
  • Seite 15 8-Kanal 2,4 GHz Dual Prozessor Funkfernsteuersystem 7. Schnelles Programmieren eines Motor- oder Segelflugmodells ® 1. Schalten Sie den Sender ein. 3. Drücken Sie die Drehtaste und die Zurück-Taste Schalten Sie jedoch nicht Ihr Modell an! gleichzeitig um in das System-Menü zu gelangen. Wählen Sie im System-Menü...
  • Seite 16 8-Kanal 2,4 GHz Dual Prozessor Funkfernsteuersystem 7. Schnelles Programmieren eines Motor- oder Segelflugmodells 8. Wählen Sie den Tragflächen-Typen Ihres Modells aus. ® Scrollen Sie dazu zu und drücken Sie auf die WING Drehtaste um die Schaltfläche zu aktivieren. Sie kön- nen jetzt durch die verschiedenen Auswahlmöglichkeiten scrollen.

  • Seite 17: Programmieren Eines Motor- Oder Segelflugmodells Über Das Modell-Menü

    8-Kanal 2,4 GHz Dual Prozessor Funkfernsteuersystem Programmieren eines Motor- oder Segelflugmodells über das Modell-Menü ® 1. Wählen Sie im System-Menü durch scrollen mit der 2. Drücken Sie erneut auf die Drehtaste um zur Modell- typenauswahl zu gelangen. Wählen Sie "ACRO" aus Drehtaste den Punkt aus.

  • Seite 18: Schnelles Programmieren Eines Hubschraubermodells

    8-Kanal 2,4 GHz Dual Prozessor Funkfernsteuersystem 8. Schnelles Programmieren eines Hubschraubermodells Programmieren eines Hubschraubermodells über das System-Menü ® Empfänger Kanalzuordnungen sind: In diesem Kapitel möchten wir Ihnen anhand des Beispiels eines 120CCPM Helikopters mit einer 120° Anlenkung, Computer controlled Pitch Modulation zeigen, wie schnell #1 Querruder oder "Roll"...
  • Seite 19 8-Kanal 2,4 GHz Dual Prozessor Funkfernsteuersystem ® 6. Wählen Sie bei "Create to new model?" 7. Jetzt wird das Menü für die Modelltypen-Auswahl bestätigen Sie Ihre Auswahl. angezeigt. Scrollen Sie zum Modelltypen "HELI" und bestätigen Sie Ihre Auswahl durch drücken der Drehtaste.

  • Seite 20: Programmieren Eines Hubschraubermodells Über Das Modell-Menü

    8-Kanal 2,4 GHz Dual Prozessor Funkfernsteuersystem 8. Schnelles Programmieren eines Hubschraubermodells Programmieren eines Hubschraubermodells über das Modell-Menü ® 1. Drücken Sie die Drehtaste und die Zurück-Taste 2. Drücken Sie erneut auf die Drehtaste um zur Modell- gleichzeitig um in das System-Menü zu gelangen. typenauswahl zu gelangen.

  • Seite 21: Kanäle Zuordnen

    8-Kanal 2,4 GHz Dual Prozessor Funkfernsteuersystem 9. Kanäle zuordnen In diesem Kapitel möchten wir Ihnen zeigen wie Sie die Durch diese Programmierfunktion können Sie die Kanal- ® Belegung der Kanäle für Quer-, Höhen- und Seitenruder, belegungen an Ihrem Sender nach belieben einstellen und Gas- und Gyro-Funktion leicht ändern können.

  • Seite 22: Servo-Umkehr

    8-Kanal 2,4 GHz Dual Prozessor Funkfernsteuersystem 10. Servo-Umkehr Mit der Funktion können Sie die Richtung in ® REVERSE die sich Ihre Servos bewegen sollen festlegen. 1. Drücken und halten Sie die Drehtaste kurz gedrückt 2. Bewegen Sie Ihre Steuerung und prüfen Sie ob alle um in das Modell-Menü...

  • Seite 23: Servomittentrimmung

    8-Kanal 2,4 GHz Dual Prozessor Funkfernsteuersystem 11. Servomittentrimmung Mit der Funktion können Sie kleine Korrek- Ihr Servoarm sollte im 90° Winkel zum Servo stehen. Die ® SUB TRIM turen der Ruderneutralstellung durchführen. Steuerruder werden durch das Einstellen des Steuerge- stänges in die Neutralposition gebracht. 1.

  • Seite 24: Servo-Wegbegrenzung

    8-Kanal 2,4 GHz Dual Prozessor Funkfernsteuersystem 12. Servo-Wegbegrenzung Mit der Funktion können Sie durch drehen Wertes, einstellen wie weit die Servohebel ausschlagen ® TRIM STEP sollen. am Drehrad, sprich Vergrößerung oder Begrenzung des 1. Drücken Sie die Drehtaste und die Zurück-Taste 2.

  • Seite 25: Dual Rate-Werte Und Exponential-Werte

    8-Kanal 2,4 GHz Dual Prozessor Funkfernsteuersystem 13. Dual Rate-Werte und Exponential-Werte Mit der Funktion können Sie zwei verschie- Einen für kleine Bewegungen "reduzierte Ausschläge" und D/R &EXP ® dene Werte für den Ruderausschlag der Servos auf einem einen für schnelle Bewegungen "voller Ruderausschlag". Kanal definieren.
  • Seite 26 8-Kanal 2,4 GHz Dual Prozessor Funkfernsteuersystem 13. Dual Rate-Werte und Exponential-Werte ® 4. Scrollen Sie zum Punkt (right/down) und drücken Sie auf die Drehtaste um die Schaltfläche zu aktivieren. Drehen Sie die Drehtaste im oder gegen den Uhrzeiger- sinn um den Wert für den Ruderausschlag einzustellen. Der Wert ist der Prozentsatz des Ruderausschlages von neutral bis ganz nach rechts (AILE, RUDD) oder ganz nach unten (ELEV).

  • Seite 27: Steuermode Umstellen

    8-Kanal 2,4 GHz Dual Prozessor Funkfernsteuersystem 14. Steuermode umstellen Der Sender Flash 8 verfügt über 4 verschiedene Steuerungs- In diesem Kapitel möchten wir Ihnen zeigen, wie Sie den ® modi. Standardmäßig wird der Sender in der Mode 2 Steuerungsmode im System-Menü und am Sender selber Konfiguration ausgeliefert.

  • Seite 28: Mode Am Sender Umstellen

    8-Kanal 2,4 GHz Dual Prozessor Funkfernsteuersystem 14. Steuermode umstellen Mode am Sender umstellen ® Nachdem Sie in der Software im System-Menü auf Mode 1 Gehen Sie die Schritte 1-5 durch um Ihren Sender auf umgestellt haben, folgt jetzt die Umstellung am Knüppel Mode 1 umzustellen.

  • Seite 29: Reichweitentest Und Antennenpositionierungskontrolle

    8-Kanal 2,4 GHz Dual Prozessor Funkfernsteuersystem 15. Reichweitentest und Antennenpositionierungskontrolle Es ist wichtig, vor jedem Flugbetrieb, einen Reichweiten- Um einen Reichweitentest durchzuführen, verwenden Sie ® test durchzuführen um sicherzustellen, das dass Signal einen Power-Down-Modus, um die Sendersignalstärke zu zwischen Empfänger und Sender stabil ist und die Anten- reduzieren.

  • Seite 30: Warnhinweise

    8-Kanal 2,4 GHz Dual Prozessor Funkfernsteuersystem 16. Warnhinweise Der Sender Flash 8 verfügt über ein paar Warnhinweise, ® die Sie vor Inbetriebnahme kennen sollten. Gashebel aktiv Wenn sich der Gashebel oberhalb des Leerlaufes befindet, während der Sender sich mit dem Empfänger verbindet, erscheint beim Einschalten diese Warnmeldung auf Ihrem Display und der Sender piept und blinkt schnell.
  • Seite 60 8-Kanal 2,4 GHz Dual Prozessor Funkfernsteuersystem Radiocommande 8 voies 2,4 GHz Dual Processor Im Vertrieb von: / Distribué par : MULTIPLEX Modellsport GmbH & Co.KG Westliche Gewerbestr. 1D 75015 Bretten (Gölshausen)
