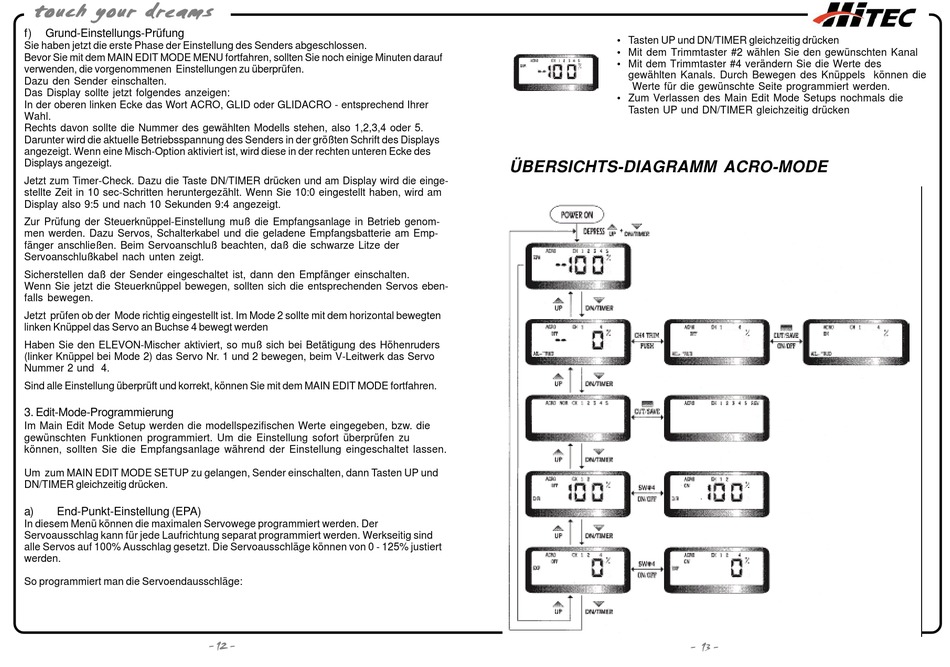

f) Grund-Einstellungs-Prüfung
Sie haben jetzt die erste Phase der Einstellung des Senders abgeschlossen.
Bevor Sie mit dem MAIN EDIT MODE MENU fortfahren, sollten Sie noch einige Minuten darauf
verwenden, die vorgenommenen Einstellungen zu überprüfen.
Dazu den Sender einschalten.
Das Display sollte jetzt folgendes anzeigen:
In der oberen linken Ecke das Wort ACRO, GLID oder GLIDACRO - entsprechend Ihrer
Wahl.
Rechts davon sollte die Nummer des gewählten Modells stehen, also 1,2,3,4 oder 5.
Darunter wird die aktuelle Betriebsspannung des Senders in der größten Schrift des Displays
angezeigt. Wenn eine Misch-Option aktiviert ist, wird diese in der rechten unteren Ecke des
Displays angezeigt.
Jetzt zum Timer-Check. Dazu die Taste DN/TIMER drücken und am Display wird die einge-
stellte Zeit in 10 sec-Schritten heruntergezählt. Wenn Sie 10:0 eingestellt haben, wird am
Display also 9:5 und nach 10 Sekunden 9:4 angezeigt.
Zur Prüfung der Steuerknüppel-Einstellung muß die Empfangsanlage in Betrieb genom-
men werden. Dazu Servos, Schalterkabel und die geladene Empfangsbatterie am Emp-
fänger anschließen. Beim Servoanschluß beachten, daß die schwarze Litze der
Servoanschlußkabel nach unten zeigt.
Sicherstellen daß der Sender eingeschaltet ist, dann den Empfänger einschalten.
Wenn Sie jetzt die Steuerknüppel bewegen, sollten sich die entsprechenden Servos eben-
falls bewegen.
Jetzt prüfen ob der Mode richtig eingestellt ist. Im Mode 2 sollte mit dem horizontal bewegten
linken Knüppel das Servo an Buchse 4 bewegt werden
Haben Sie den ELEVON-Mischer aktiviert, so muß sich bei Betätigung des Höhenruders
(linker Knüppel bei Mode 2) das Servo Nr. 1 und 2 bewegen, beim V-Leitwerk das Servo
Nummer 2 und 4.
Sind alle Einstellung überprüft und korrekt, können Sie mit dem MAIN EDIT MODE fortfahren.

3. Edit-Mode-Programmierung

Im Main Edit Mode Setup werden die modellspezifischen Werte eingegeben, bzw. die
gewünschten Funktionen programmiert. Um die Einstellung sofort überprüfen zu
können, sollten Sie die Empfangsanlage während der Einstellung eingeschaltet lassen.
Um zum MAIN EDIT MODE SETUP zu gelangen, Sender einschalten, dann Tasten UP und
DN/TIMER gleichzeitig drücken.
a) End-Punkt-Einstellung (EPA)
In diesem Menü können die maximalen Servowege programmiert werden. Der
Servoausschlag kann für jede Laufrichtung separat programmiert werden. Werkseitig sind
alle Servos auf 100% Ausschlag gesetzt. Die Servoausschläge können von 0 - 125% justiert
werden.
So programmiert man die Servoendausschläge:
- 12 -
• Tasten UP und DN/TIMER gleichzeitig drücken
• Mit dem Trimmtaster #2 wählen Sie den gewünschten Kanal
• Mit dem Trimmtaster #4 verändern Sie die Werte des
gewählten Kanals. Durch Bewegen des Knüppels können die
Werte für die gewünschte Seite programmiert werden.
• Zum Verlassen des Main Edit Mode Setups nochmals die
Tasten UP und DN/TIMER gleichzeitig drücken
ÜBERSICHTS-DIAGRAMM ACRO-MODE
- 13 -
