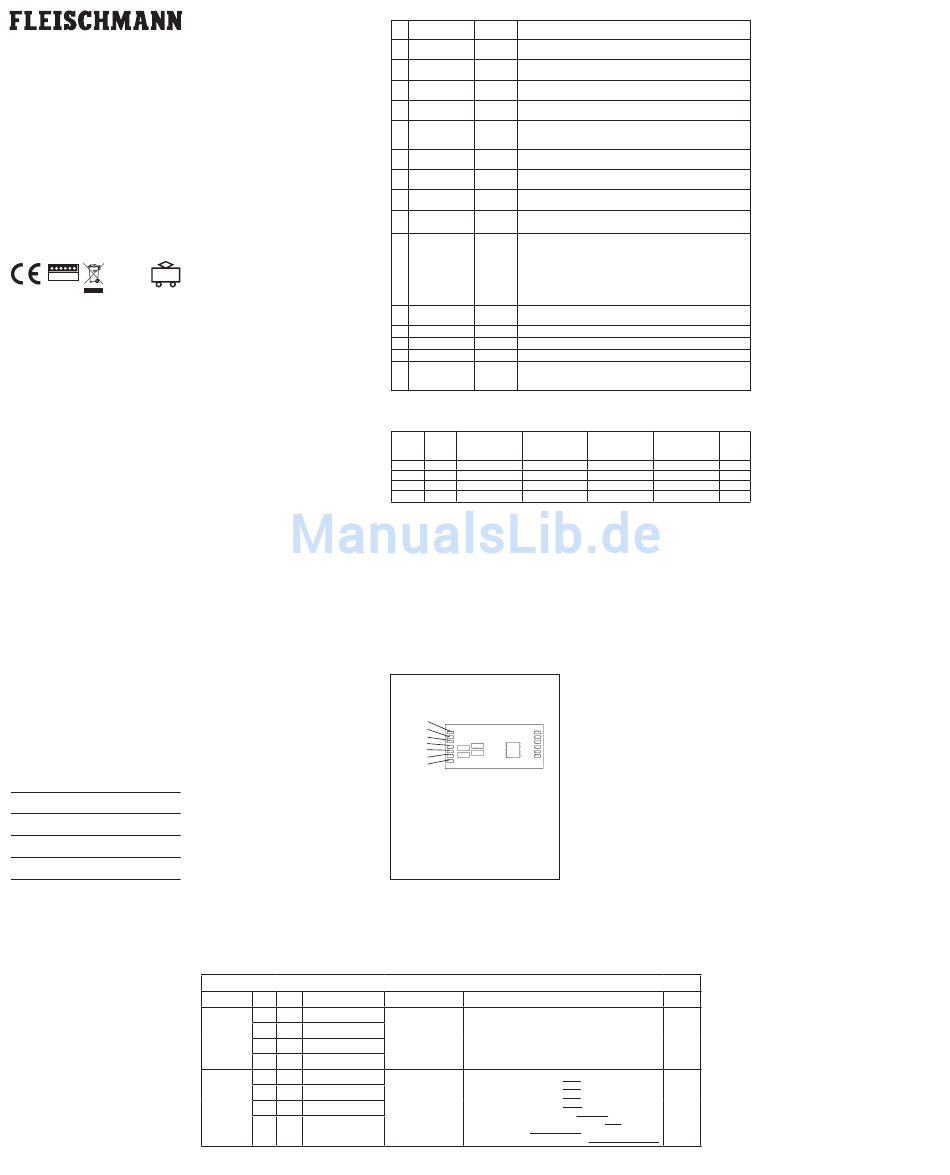

FLEISCHMANN 815384 Betriebsanleitung

BETRIEBSANLEITUNG
GB
Operating instructions
F
Instructions de service
Doppelstock-Steuerwa-
gen 815384
mit
DCC-Funktions-
DECODER 686403
Analog- und Digitalbetrieb/analogue and digi-
tal operation/operation analogique et digital
DIGITAL-Adresse 3 (DCC-Standard-Adresse)
GEBR. FLEISCHMANN GMBH & CO. KG
D-91560 Heilsbronn, GERMANY
www.fleischmann.de
~
20 V
NEM
45.1 A 01/2014 21/ 815384-0101
BESTIMMUNGSGEMÄSSER GEBRAUCH
Dieser DCC-Funktionsdecoder sorgt dafür,
daß im Gleichstrombetrieb die Stirnbeleuch-
tung des Fahrzeugs 815384 fahrtrichtungs-
abhängig weiß oder rot leuchtet und die
Zugzielanzeige über dem Führerstand einge-
schaltet ist.
Im Digitalbetrieb sind die Funktionen des
Fahrzeugs 815384 mit der Digitaladresse 3
wie folgt einzeln schaltbar:
F0 Stirnbeleuchtung
F1 Zugzielanzeige
Funktionen und Einstellungen des Decoders
können mittels der CVs (CV = Configuration
Variable) in weiten Bereichen eingestellt wer-
den, siehe CV-Tabelle
EIGENSCHAFTEN DES DCC-DECODERS
Der Funktionsdecoder 686403 ist ein Deco-
der zum Schalten von Funktionen wie z.B.
Licht für das DCC-System. Er hat keinen Mo-
toranschluss und wird vorzugsweise in Wa-
gen bzw. Steuerwagen eingebaut, um hier
z. B. die Stirnbeleuchtung oder die Innen-
beleuchtung zu schalten. Auch auf normalen
Gleichstromanlagen findet der Lichtwechsel
vorbildgemäß statt. Der Decoder verfügt
über 4 Ausgänge, von denen zwei für den
weiß-roten Lichtwechsel an der Stirnseite
voreingestellt sind. Zwei weitere Ausgänge
können über die Funktionen F1 bzw. F2 des
Steuergerätes aktiviert werden. Diese Zuord-
nung ist für jeden Funktionsausgang beliebig
veränderbar. Jeder Ausgang kann mit einem
Strom von 200 mA belastet werden. Für je-
den Ausgang kann die Helligkeit individuell
eingestellt (gedimmt) werden, oder es kann
auch ein Blinkbetrieb gewählt werden.
Maße (max.):
28,0x12,2x2,6mm
Belastbarkeit
je Ausgang (4 x) 200 mA
Adresse Elektronisch
codierbar
Lichtausgang Kurzschlussfest
durch Abschalten
Übertemperatur
Schaltet ab bei
Überhitzung
Bei einem Problem schaltet der DCC-DECO-
DER ab und sig nalisiert darüber hinaus durch
Blinken der Leuchten die Art des Störfalls:
Kurz schluss
• Dauerndes Blinken:
• Doppelblinken: Überhitzung
• Dreifachblinken: Summenstrom-
überschreitung
Hinweis:
Digitale DCC-Decoder sind hochwertige
Erzeugnisse moderner Elek tro nik und mit
besonderer Sorgfalt zu behandeln:
• Berührung mit Flüssigkeiten (z. B. Öl,
Wasser, Reinigunsmittel ...) gefährden
den DCC-DECODER.
• Unsachgemäße Behandlung mit metal-
lischen Gegenständen (z. B. Schrau-
ben dreher, Pinzette ...) kann den
DCC-DECODER mechanisch/elek-
trisch schädigen.
• Grobe Behandlung (z. B. Ziehen an den
Litzen, Bau teile biegen) kann mechani-
sche/elek trische Schäden ver-
ursachen.
• Löten am DCC-DECODER kann zum
Aus fall führen.
• Wegen Kurzschlussgefahr bitte unbe-
dingt beachten: Vor dem Berühren des
DCC-DECODERS geerdeten Ge gen-
stand an fas sen (z. B. Heizkörper).
BETRIEB MIT DEM FLEISCHMANN
DIGITAL-SYSTEM
Lokomotiven mit eingebautem DCC-DE-
CODER können Sie mit den FLEISCH-
MANN-Steuergeräten LOK-BOSS, PROFI-
BOSS, multiMAUS, multiMAUS PRO , TWIN-
Z
CENTER und 21 nach der NMRA-Norm
betreiben. Welche DCC-De coder funk-
tionen Sie in welchem Umfang nutzen
können, wird vom Leis t ungs u mfang des
jeweiligen Steuer gerätes be stimmt. Die in
den je wei ligen Be triebs an lei tun gen unse-
rer Steu er ge räte be schriebenen Funk tio-
nen sind mit dem DCC-DECODER voll
nutzbar.
Mit Steuergeräten nach der NMRA-Norm
ist systembedingt der gleichzeitige,
kompatible Fahr betrieb mit mehreren
Gleichstromfahr zeu gen auf demselben
Gleisabschnitt nicht möglich (s. a. Anlei-
tung der jeweiligen Steuerung).
CODIERUNG DER ADRESSE
Mit den Steuergeräten TWIN-CENTER,
multiMAUS, multiMAUS PRO , PROFI-BOSS
Z
und 21 kann die Adresse jederzeit beliebig
auf eine Adresse 1 bis 9999, mit dem LOK-
BOSS auf eine Adresse von 1 bis 4 geändert
werden. Nähere Anweisungen finden Sie in
der Betriebs anleitung, die dem jeweiligen
Gerät beiliegt.
PROGRAMMIERUNG BEI DCC
Der DCC-Funktionsdecoder verfügt über
eine Reihe weiterer Einstell mög lichkeiten
und Informa tionen, die sein Verhalten be-
stimmen bzw. Rückschlüsse auf sein Verhal-
ten zulassen. Diese Informationen sind bzw.
werden in sogenannten CVs (CV = Configu-
ration Variable) gespeichert. Es gibt CVs, die
nur eine einzige Infor ma tion (sog. „Byte")
speichern, aber auch solche, die 8 Infor ma-
tio nseinheiten (Bits) be in halten. Die Bits
werden bei FLEISCHMANN von 0 bis 7
durchnummeriert. Bei der Programmierung
brauchen Sie diese Kenntnisse. Die benötig-
ten CVs haben wir Ihnen aufgelistet (siehe
CV-Tabelle).
Die voreingestellten Grundwerte der CVs
kön nen mit TWIN-CENTER, multiMAUS,
Z
multiMAUS , PROFI-BOSS, 21 und an-
PRO
deren DCC-Steuergeräten nach NMRA-
Norm umprogrammiert werden, die die Pro-
grammierung „CV-direkt" byte- und bitweise
beherrschen. Auch die Programmierung eini-
ger CVs über die Register-Programmierung
ist möglich. Ferner können alle CVs byte-
weise auf dem Hauptgleis, unabhängig vom
Programmiergleis, programmiert werden,
soweit ihr Steuergerät diese Art der Pro-
grammierung (POM - Program on Main) be-
herrscht.
Weitere Informationen zu diesem Thema er-
halten Sie in den Gerätehandbüchern und
Betriebsanleitungen der jeweiligen Digital-
steuergeräte.
FAHREN MIT GLEICHSTROM
Sie wollen ihre FLEISCHMANN DIGITAL-Lok
einmal auf einer Gleichstrom Anlage fahren
lassen? Kein Problem, im Lieferzustand sind
die entsprechenden CV-Variablen CV29 und
CV12 bereits so eingestellt, dass unsere
DCC Decoder auch auf „analogen" Gleich-
stromanlagen fahren können. Natürlich kön-
nen Sie dabei nicht alle Highlights der digita-
len Technik genießen.
HINWEIS ZUM AUSSCHALTEN DER
DIGITAL-ANLAGE
Zum Ausschalten ihrer Modellbahn-Steue-
rung aktivieren Sie bitte zuerst die Nothalt-
Funk tion des Steuer gerätes (siehe hierzu die
Betriebs an lei tung des Steuer gerä tes).
An schlie ßend kann der Netzstecker der
Stromversorgung gezogen werden.
Tabelle der Grundeinstellung der Ausgänge als Lichtausgang bzw. Schaltausgang:
Einstellen der Ausgänge als Lichtausgang bzw. Schaltausgang (Grundeinstellung )
Funktion CV Wert Decoderausgang
Lichtausgang/ 120 0 F0v, Licht vorwärts
Schaltausgang
130 0 F0r, Licht rückwärts
140 0 F1, Aux 1
150 0 F2, Aux 2
Analog & DCC 121 111 F0v, Licht vorwärts
Zuordnung
131 127 F0r, Licht rückwärts
141 72 F1, Aux 1
151 72 F2, Aux 2
Hinweis zu CV 141: Soll die Zugzielanzeige im Gleichstrombetrieb ausgeschaltet sein, so programmieren Sie CV141=8
CV-WERTE BEIM FLEISCHMANN DCC-Funktionsdecoder
CV Name Voreinstellung Beschreibung
/Funktion
1 Primäre Lokadresse 3 Adresse bei 1-byte-Adressen, beim Schreiben wird CV#29 Bit5 auf 0 gesetzt.
Bit 0..6: Lokadresse, Bit 7: immer 0
3 Anfahr-Verzögerung 2 Verzögerungswert beim Anfahren. (Beschleunigungswert. Bei 0 keine Rampe.)
Hier kann der Decoder auf die Verzögerung der Lok eingestellt werden.
4 Brems-Verzögerung 2 Verzögerungswert beim Bremsen. (Beschleunigungswert. Bei 0 keine Rampe.)
Hier kann der Decoder auf die Verzögerung der Lok eingestellt werden.
7 Hersteller Versions- 20 Lesen:
Nummer Typnummer des eingebauten Decoders
8 Hersteller ID 155 Lesen: Fleischmann ID, von NMRA zugewiesen
Schreiben: RESET einzelner CVs auf die Werkswerte.
z. B.: CV8=3 setzt CV3 auf den Werkswert
12 Power Source 1 Welches Protokoll darf neben DCC aktiv sein:
Conversion Mask Bit 0: Analog 1=ein, 0=aus
17 Erweiterte Adresse 192 Lokadresse hoch, bei 2-byte Adressen
(Oberer Teil)
18 Erweiterte Adresse 0 Lokadresse niedrig, bei 2-byte Adressen
(Unterer Teil)
1) 1)
28 RailCom 3 Bit 0=1: RailCom
1)
Konfiguration Bit 1=1: RailCom
29 Konfigurationswerte 6 Bit 0: umgekehrte Richtung 1=ein, 0=aus
Bit 1: Geschwindigkeitsstufen: immer 1
Bit 2: Fahrstromerkennung: 1=ein, 0=aus
1)
Bit 3: RailCom : 1=ein, 0=aus
Bit 4: Fahrstufentabelle: immer 0
Bit 5: erweiterten Adresse: 1=ein, 0=aus
Bit 6: Zubehör Decoder: immer 0
Bit 7: reserviert: immer 0
Matrix für die Zuordnung von interner zu externer Funktion (RP 9.2.2)
33 F0v 1 Licht vorwärts
34 F0r 2 Licht rückwärts
35 F1 4 Aux 1
36 F2 8 Aux 2
64 ResetCVs 0 Über das Schreiben auf diese Adresse können die CV´s wieder auf Werkswerte
zurückgesetzt werden. 1: Reset auf Werkswerte 6: Adresse (CV1, CV29, CV17,
CV18) wird zurückgesetzt 7: Function Mapping (CV33 ..CV36) wird zurückgesetzt
Mit dem Function-Mapping (Siehe hierzu die NMRA-Norm) wird festgelegt, welche Funktionen über welche
Funktionstaste geschaltet werden kann. Diese Zuordnung geschieht sinnvollerweise über eine Tabelle:
CV
Taste Aux 2 Zugzielanzeige
33 F0v 8 4
34 F0r
8 4
35 F1 4
8
36 F2 8
4
RAILCOM
1)
Der Decoder in diesem Fahrzeug verfügt
über „RailCom 1) ", d.h. er empfängt nicht nur
Daten von der Zentrale, sondern kann auch
Daten an eine RailCom 1) -fähige Zentrale zu-
rücksenden. Mehr dazu entnehmen Sie bitte
der Anleitung zu Ihrer RailCom 1) -fähigen
Zentrale. Standardmäßig ist RailCom 1) aus-
geschaltet (CV29, Bit 3=0). Für den Betrieb
an einer Zentrale, die nicht über RailCom
1)
verfügt, empfehlen wir RailCom 1) ausge-
schaltet zu lassen.
1) RailCom ist eingetragenes Warenzeichen der Lenz GmbH, Giessen
Anschlüsse am Funktionsdecoder
blau
grün
violett
rot
schwarz
weiß
gelb
Anschlussbelegung:
Blau: U+
Grün: Zugzielanzeige
Violett: Aux 2
Rot: rechte Schiene
Schwarz: linke Schiene
Weiß: Licht vorwärts
Gelb: Licht rückwärts
Beschreibung Einstellungen
Betriebsart des Deco- 0: Ausgang ist Licht-/ Schaltausgang
derausgangs ist Licht /
Schaltausgang
Helligkeit, Dimmwert des Bit 0: Helligkeit, Dimmwert: 1=ein, 0=aus
jeweiligen Ausganges: Bit 1: Helligkeit, Dimmwert: 1=ein, 0=aus
Bit 0-3: Das Licht kann in Bit 2: Helligkeit, Dimmwert: 1=ein, 0=aus
16 Stufen (0-15)gedimmt Bit 3: Helligkeit, Dimmwert: 1=ein, 0=aus
werden Bit 4: Funktion ist ein bei Fahrtrichtung: 0=Vorwärts, 1=Rückwärts
Parameter für Analog & Bit 5: Ausgang ist von der Fahrtrichtung abhängig: 1=ein, 0=aus
DCC Zuordnung: Bit 6: Funktion gilt für: 1=DCC und Analog, 0=DCC
Bit 4-7: Bit 7: Funktion ist aktiv bei: 1=nur bei Fahrt, 0=bei Fahrt und Stillstand
Kanal 1 (Broadcast) ist eingeschaltet. Bit 0=0: ausgeschaltet.
Kanal 2 (Daten) ist eingeschaltet. Bit 1=0: ausgeschaltet.
Licht hinten Licht hinten
Wert
weiß rot
2 1 1
2 2
1
4
2 1
8
2 1
Teilwert
0/1
0/2
0/4
0/8
0/16
0/32
0/64
0/128
Double-deck cab coach
815384 with
DCC-Function-
DECODER 686403
SPECIFICATIONS
This DCC-DECODER ensures that in the DC
mode, the white or red headlights of the cab car
815384 are turned on and off depending on the
direction of travel and that the destination indi-
cator above the cab always is turned on.
In digital mode, the functions of the cab car
815384 with the digital address of 3, are
individually switched as follows:
F0 headlights
F1 destination indicator
Functions and settings of the decoder may
be set in wide ranges using the CVs (CV =
Configuration variable), see CV table.
PROPERTIES OF THE DCC-DECODER
The 686403 function decoder is designed
for switching functions, e. g. light within the
DCC system. It has no motor connections
and should be installed mainly in coaches,
control-cab coaches and similar, to switch
on and off the headlights or illumination
etc. It works correctly on conventional DC-
layouts as well. The decoder has 4 outputs,
of which two are pre-adjusted for alternating
the red-white lighting at the front-side. Two
other outputs can be activated using the f1
or f2 functions of the controller. The assign-
ment however may be altered for each of the
function outputs. Every output is capable of
providing current up to 200 mA. For each
output the brightness can be adjusted (dim-
med) individually, or else a blinking operation
may be selected.
Max. size: 28 x 12.2 x 2.6 mm · Load capacity
(as per each output): 200 mA · Address:
Elec tronically codeable · Light Output: Pro-
tec ted against short circuit, switches off ·
Overheating: Switches off when overheated
In the event of a malfunction, the DCC-
decoder switches off itself and in addition,
by blinking the lights, it will indicate the type
of problem:
Continual Blinking: Short Circuit
Double Blinking: Overheating
Triple Blinking: Current overload
ADVICE:
The digital DCC-DECODERS are high
value products of the most modern elec-
tronics, and therefore must be handled
with the greatest of care:
· Liquids (i. e. oil, water, cleaning fluid ...)
will damage the DCC-DECODER.
· The DCC-DECODER can be damaged
both electrically or mechanically by unne-
cessary contact with tools (twee zers,
screwdrivers, etc.)
· Rough handling (i. e. pulling on the wires,
bending the components) can cause
mechanical or electrical damage
· Soldering onto the DCC-DECODER can
lead to failure.
· Because of the possible short circuit
hazard, please note: Before handling the
DCC-DECODER, ensure that you are in
contact with suitable earth (i. e. radiator).
OPERATION WITH THE
FLEISCHMANN DCC-DIGITAL SYSTEM
Locos with inbuilt DCC-DECODER can be
used with the FLEISCHMANN-controllers
LOK-BOSS, PROFI-BOSS, multiMAUS,
Z
multiMAUS PRO , TWIN-CENTER and 21
conforming to the NMRA standard. Which
DCC-decoder functions can be used
within which parameters are fully descri-
bed in the respective operating instruc-
tions of the respective controller. The
prescribed functions shown in the in-
struction leaflets included with our con-
trollers are fully useable with the DCC-
decoder. The simultaneous, compatible
running possibilities with D.C. vehicles on
the same electrical circuit is not possible
with DCC controllers conforming to
NMRA standards (see also manual of the
respective controller).
CODING THE ADDRESS
Using the controller TWIN-CENTER, multi-
MAUS, multiMAUS , PROFI-BOSS and
PRO
Z
21 the address can be altered at any time
from address 1 to 9999. Using the LOK-
BOSS the address can be altered at any time
to address 1 through 4. Please make yourself
familiar with the instructions which are inclu-
ded with each piece of equipment.
PROGRAMMING WITH DCC
The DCC-decoder enables a range of further
settable possibilities and information accor-
ding to its characteristics. This information is
stored in so-called CVs (CV = Configuration
Variable). There are CVs which store only a
single information, the so-called Byte, and
others that contain 8 pieces of information
(Bits). For FLEISCHMANN, the Bits are num-
