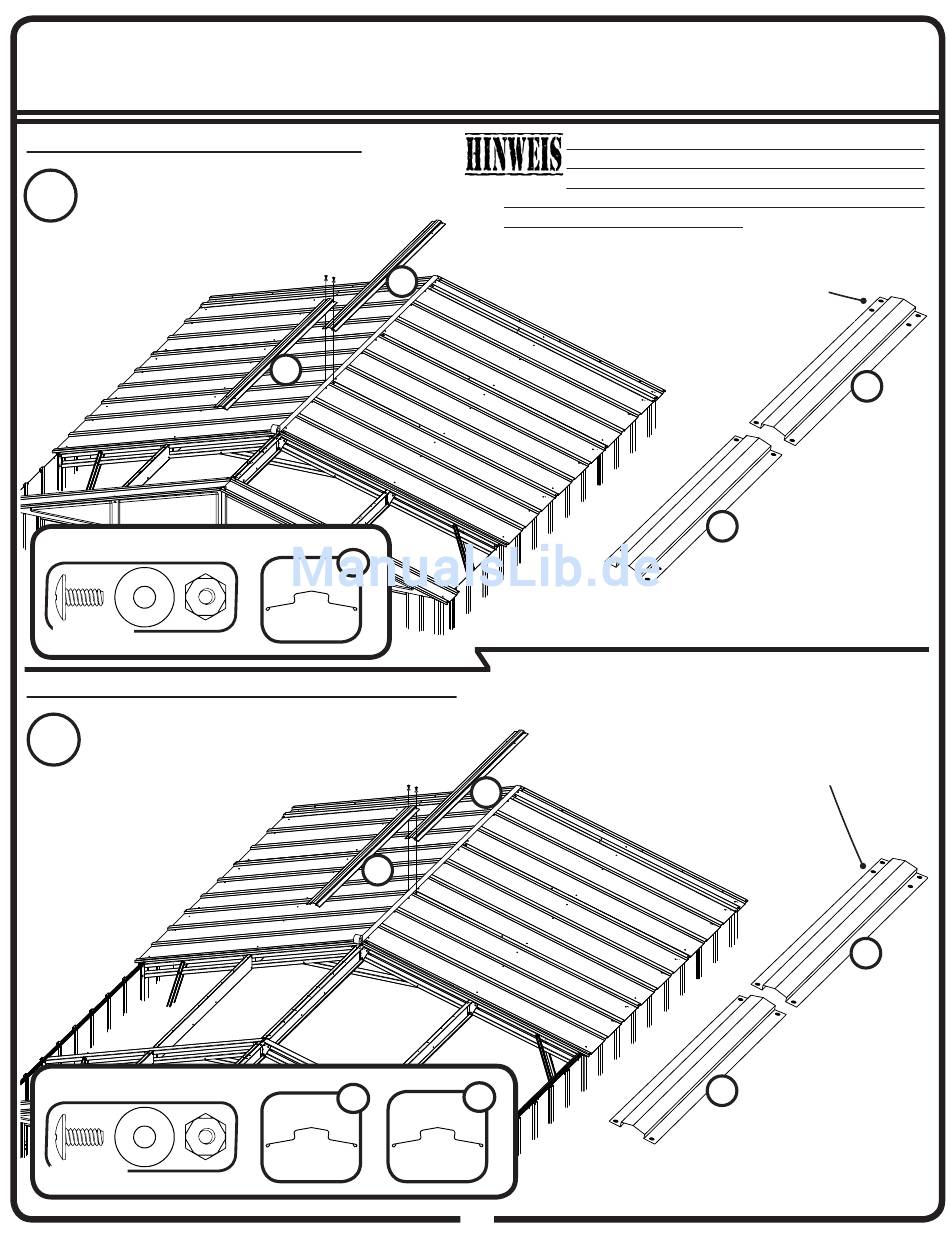

Schritt 11: Fortgesetzt
NUR für 10'x10' (3,0 m x 3,1 m).
5
Überlappen Sie die vordere und
hintere Firstabdeckungen, wie
abgebildet, und befestigen Sie sie mit
zwei kleinen Bolzen und Muttern.
Für diese Seite benötigen Sie:
SB
(MENGE: 2)
Für 10' x 15' (3,0 m x 4,6 m) oder gröβer.
Überlappen Sie eine vordere und
5
hintere Firstabdeckung und eine
mittlere Firstabdeckung, wie
abgebildet, und befestigen Sie
sie mit zwei kleinen Bolzen und
Muttern.
Für diese Seite benötigen Sie:
SB
(MENGE: 2)
SB
A
B
2
10621
SB
D
1
10680
10621
ZIEHEN Sie die Firstabdeckungsbolzen NICHT ZU
STRAFF AN, bis die Firstabdeckungen in Position
sind. Dadurch wird die Montage erleichtert. Sie
Bolzen müssen jedoch straff gezogen werden, bevor Sie
sich zur nächsten Seite begeben.
Das Ende der Firstabdeckung mit den
vier Bohrlöchern muβ in Richtung der
Auβenseite des Gerätehauses ausgerichtet
sein. Jetzt noch nicht festziehen.
Das
mit den vier Bohrlöchern muβ
in Richtung der Auβenseite des
Gerätehauses ausgerichtet sein.
Jetzt noch nicht festziehen.
C
1
34
10621
B
10621
Ende
der
Firstabdeckung
10621
D
10680
GE-34H
