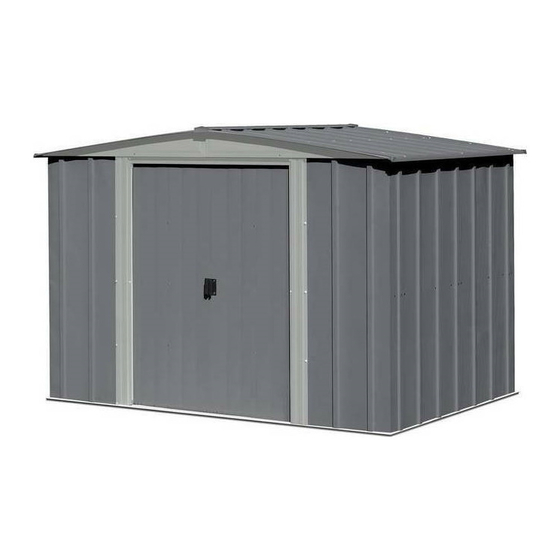

Arrow RMA65CL Montageanleitung
  1. Anleitungen
  2. Marken
  3. Arrow Anleitungen
  4. Garten und Gartentechnik
  5. RMA65CL
  6. Montageanleitung

Arrow RMA65CL Montageanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
FV01-GE
725210518
Lagerfl äche
ABMESSUNGEN
Ungefähre
†
Größe
Lagerfl äche
6' x 5'
74" x 57"
1,8 m x 1,4 m
188,0 cm x 144,8 cm
* Detaillierte Sicherheitsinformationen im Inneren.
Gerätehaus
27 Sq. Ft. 158 Cu. Ft.
2,5 m
4,5 m
2
3
†
Angaben auf ganze Fuß gerundet
Außenabmessungen
(Dachkante zu Dachkante)
Breite
Tiefe
76 1/4"
59 1/2"
193,7 cm
151,1 cm 190,2 cm
Modell Nr. RMA65CL
Innenabmessungen
(Wand zu Wand)
Höhe
Breite
Tiefe
74 7/8"
71 1/4"
54 1/4"
181,0 cm
137,8 cm 187,0 cm
Vorsicht
scharfe Kanten
Zur Verringerung der
Verletzungsgefahr
müssen stets Handschuhe
getragen werden!
Türöffnung
Höhe
Breite
Höhe
73 5/8"
32"
65"
81,3 cm
165,1 cm

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Arrow RMA65CL

Inhaltszusammenfassung für Arrow RMA65CL

  • Seite 1 Gerätehaus FV01-GE Modell Nr. RMA65CL Vorsicht 725210518 scharfe Kanten 27 Sq. Ft. 158 Cu. Ft. Zur Verringerung der Lagerfl äche 2,5 m 4,5 m Verletzungsgefahr müssen stets Handschuhe getragen werden! ABMESSUNGEN † Angaben auf ganze Fuß gerundet Außenabmessungen Innenabmessungen Ungefähre †...

  • Seite 2: Bevor Sie Anfangen

    BEVOR SIE ANFANGEN FU02-GE AUFBAUANLEITUNG Bevor Sie mit der Montage beginnen, lesen Sie sich diese Montageanleitung sorgfältig durch. Die Montage ist einfach. Folgen Sie dieser Montageanleitung schrittweise. ACHTUNG DAS GERÄTEHAUS SOLLTE MÖGLICHST AN EINER WINDGESCHÜTZTEN STELLE UND NICHT BEI STÜRMISCHEM WET TER AUFGESTELLT WERDEN. ES IST GEFÄHRLICH, EIN TEILWEISE MONTIERTES HAUS STEHEN ZU LASSEN.

  • Seite 3: Planen Sie Voraus

    PLANEN SIE VORAUS KA03 BEVOR SIE MIT DER MONTAGE BEGINNEN Suchen Sie sich einen trockenen und möglichst windstillen Tag aus. Beginnen Sie mit der Montage rechtzeitig. Lassen Sie ein unfertiges Haus nicht über Nacht stehen. VORSICHT bei feuchtem oder schlammigen Untergrund. Bauen Sie das Haus zu zweit oder zu mehreren auf, denn mit Teamwork geht alles leichter.

  • Seite 4: Sicherheitshinweise

    SICHERHEITSHINWEISE KA04 •Benutzen Sie Arbeitshandschuhe. Einige Teile •Seien Sie besonders vorsichtig, wenn Sie können scharfkantig sein. Elektrowerkzeug benutzen. sichere Kante scharfe Kante scharfe Kante sichere Kante •Versuchen Sie auf keinen Fall ein Gerätehaus •Halten Sie Kinder und Haustiere vom Montageplatz aufzubauen, wenn Teile fehlen sollten.

  • Seite 5: Wartung Und Pflege

    WARTUNG UND PFLEGE KA05 DACH Halten Sie das Dach frei von Laub und Schnee. Eine hohe Schneelast auf dem Dach kann das Gerätehaus beschädigen und unsicher machen. In Gegenden, in denen extrem viel Schnee fällt und bei Gerätehäusern, die im Winter selten oder schlecht zu erreichen sind, empfehlen wir, den Dach rst zusätzlich mit Kanthölzern abzustützen.

  • Seite 6: Der Sockel Fur Ihr Gerätehaus

    Sockel DI06-GE Der Sockel fur Ihr Gerätehaus MÖGLICHKEIT 1: HOLZSOCKEL Bevor Sie mit der Arbeit beginnen, besorgen Sie sich das Material, das Sie hierfür benötigen: druckimprägnierte Kanthölze wasserfestes Sperrholz HINWEIS: An Stellen, an denen es mit Ihrem Geräteschuppen in Kontakt kommen würde, darf kein kesseldruckimprägniertes Holz verwendet werden.

  • Seite 7: Inhaltsverzeichnis

    Zubehörbeutel DI07-GE Nehmen Sie diese Schrauben aus dem Schraubenbeutel und legen Sie sie bis zum letzten Montageschritt beiseite 65900A 65004 #10B x 1/2" (13 mm) 65923 #8A x 5/16" (8 mm) 65103 schwarze Schrauben (8) #8-32 x 3/8" (10 mm) selbstschn.
  • Seite 8 Stückliste KV08 Abb. Teil- Anzahl Bezeichnung im Karton Checkliste 5964 Dachträger 5982 Dachrahmen, Seite 5996 Giebel, rechts 5997 Giebel, links 6015 Dachrand, Seite 6442 Dachpaneel, rechts 6443 Dachpaneel, links 10499 horiz. Türversteifung 6657 mittl. Türversteifung 6658 Dachträgerwinkel 6869 Firstabdeckung 6627 Wandpaneel 10485 Rechte und Linke Türen...
  • Seite 9 Montage Nach Nummern KW09...

  • Seite 10: Vormontage Dertürlaufschiene

    Schritt 1 Hierzu benötigen Sie folgende Teile Vormontage derTürlaufschiene 9396 Türlaufschiene (1) KV10 Hinweis: Die Bohrungen in der Ober- seite der Türlaufschienen-gruppe sind zur späteren Befesti-gung des Giebels an die Oberseite der Vorder- wand vorgesehen. 66769 Führen Sie die Türgleiter wie gezeigt vom Ende der Türlauf- schiene ein.
  • Seite 11 Schritt 2 Hierzu benötigen Sie folgende Teile 9403 Bodenrahmen, vorn (1) 9399 Bodenrahmen, hinten (1) Bodenrahmen KV11 9402 Bodenrahmen, Seite (2) HINTEN RECHT 9402 9399 Setzen Sie die vormontierten 9402 B o d e n r a h m e n t e i l e a u f d a s 9399...
  • Seite 12 Hierzu benötigen Sie folgende Teile Schritt 3 9390 Eckpaneel, vorn (2) Ecken/Wandpaneele 9394 Eckpaneel, hinten (2) 8200 Wandpaneel (2) KV12 WICHTIGER HINWEIS Schmal- seite Von diesem Punkt der Montage an 9394 brauchen Sie Stunden und mehr als eine Breitseite Person. Fahren Sie an dieser Stelle mit der Montage nicht fort, wenn nicht SCHRITT genügend Zeit vorhanden ist, um das...

  • Seite 13: Vormontage Der Rahmen

    9397 Dachrahmen, hinten (1) Schritt 4 Hierzu benötigen Sie folgende Teile 9925 Wandführung, hinten (1) Vormontage der Rahmen 9926 Wandführung, Seite (2) 9400 Dachrahmen, Seite (2) KX13 Türlaufschienengruppe (1) Der Hauptrahmen stützt die Seiten- wände und stellt eine Fläche zur Befestigung der Giebel zur Verfü- gung, die das Dach tragen.
  • Seite 14 Schritt 5 Hierzu benötigen Sie folgende Teile 6627 Wandpaneele (2) Wandpaneele KV14 Die Wandpaneele unten und oben mit Schrauben befestigen. Geri elte Rippe unten Die Mitte jedes Paneels mit selbstschn. Schrauben an der Wandführung befestigen. überlappenden Rippen wie zuvor befestigen. SCHRITT SCHRITT 6627...

  • Seite 15: Einen Türpfosten Mit Drei

    Schritt 6 Hierzu benötigen Sie folgende Teile 9370 Türpfosten (2) Türpfosten KV15 Die Türpfosten versteifen die SCHRITT Türö nung und sehen attraktiv aus. Aussicht Befolgen Sie diese Schritte für beide (3) Schrauben Türpfosten. Türlaufschiene Einen Türpfosten mit drei Hutmutter Schrauben, Muttern und Hutmuttern Stopfen 9370 wie gezeigt an das vordere Paneel...
  • Seite 16 Schritt 7 Hierzu benötigen Sie folgende Teile 5996 Giebel, rechts (2) 5997 Giebel, links (2) Giebel/Winkel 6658 Dachträgerwinkel (2) KX16 Die Giebel werden oben auf die vorderen und hinteren Wände aufmontiert und tragen das Dach. HINWEIS Die Giebel werden ineinander SCHRITT gelagert geliefert und können 6658...
  • Seite 17 Schritt 8 Hierzu benötigen Sie folgende Teile 5964 Dachträger (1) Dachträger/Winkel 5982 Dachrahmen, Seite (1) KV17 Den Dachträger mit den kleinen Bohrungen nach oben zeigend am Dachträgerwinkel des vorderen SCHRITT Giebels befestigen. Das andere Ende des Dachträgers seitl. Dachrahmen am Dachträgerwinkel des hinteren Giebels befestigen.
  • Seite 18 Schritt 9 Hierzu benötigen Sie folgende Teile 6442 Dachpaneel, rechts (1) Dachpaneel, rechts KV18 Zur Montage der Dachpaneele benötigen Sie ein Stufenleiter. Beginnen Sie mit den Dachpaneelen an der hinteren, rechten Seite. Alle Schrauben auf dem Dach müssen mit SCHRITT einer U-Scheibe unterlegt werden.
  • Seite 19 Hierzu benötigen Sie folgende Teile Schritt 10 6443 Dachpaneel, links (1) Dachpaneel, Linkes KV19 M o n t i e re n S i e e i n l i n k e s Dachpaneel an der hinteren Ecke links des Daches. SCHRITT 6443...

  • Seite 20: Dichtungsband

    Hierzu benötigen Sie folgende Teile Schritt 11 6443 Dachpaneel, links (1) Vorderseite des Daches 6442 Dachpaneel, rechts (1) KV20 HINWEIS HINWEIS Überkleben Sie die Fuge an der Sollten sich die Löcher in Dachspitze mit Dichtungsband. Die schmale Rippe des den Dachpaneelen mit den Rollen Sie das Dichtrungsband Dachpaneels (mit Lasche) wird Dachträgern nicht decken, dann...
  • Seite 21 Hierzu benötigen Sie folgende Teile Schritt 12 Firstabdeckung/Dachränder 6869 Firstabdeckung (1) 6015 seitl. Dachrand (2) KV21 Die Firstabdeckung mit Schrauben Firstblende SCHRITT auf dem fertigen Dachabschnitt 6869 installieren. SCHRITT Die Rippe des Dachpaneels, Firstblende und Firstabdeckung mit Schrauben und Muttern zusam- menschrauben.

  • Seite 22: Vormontage Der Türen

    Hierzu benötigen Sie folgende Teile Schritt 13 6657 mittlere Türversteifung (2) Vormontage der Türen 10485 rechte und linke Türen (2) KV22 10499 horiz. Türversteifung (4) Befestign Sie die mittlere Türversteifung und den Griff mit einer Schraube an die Tür, wie gezeigt.

  • Seite 23: Montage Der Türen Und Justierung

    Schritt 14 Hierzu benötigen Sie folgende Teile recht Türgruppe (1) Montage der Türen und Justierung linke Türgruppe (1) KV23 horiz. Türversteifung Giebel Türlaufschiene Türgleiter Vom Gebäudeinneren setzen Sie die Unterseite der rechten Türgruppe (links, wenn Sie im Gebäude sind) hinter dem Türpfosten in die vordere SCHRITT SCHRITT Türlaufschiene.
  • Seite 24 RMA65CL FV24-GE Verankerung Verankern Sie Ihr Gerätehaus zum jetzigen Zeitpunkt. Verankerung in Beton: 1. Für gegossenes Betonfundament, Boden oder Waschbetonplatten: Verankerung in Holz/Pfosten: 1/4" x 2" (6 mm x 51 mm) Schwellenschraube benutzen. 1/4" (6 mm) - Holzschrauben benutzen. Die Rahmen weisen 2.
