Schritt 2: Rückwand
Für diese Seite benötigen Sie:
LS
SB
(MENGE: 8 )
(MENGE: 15 )
Wenn Sie einen Türbausatz gekauft haben, überspringen Sie diese Seite und
machen mit Seite 16 weiter.
1

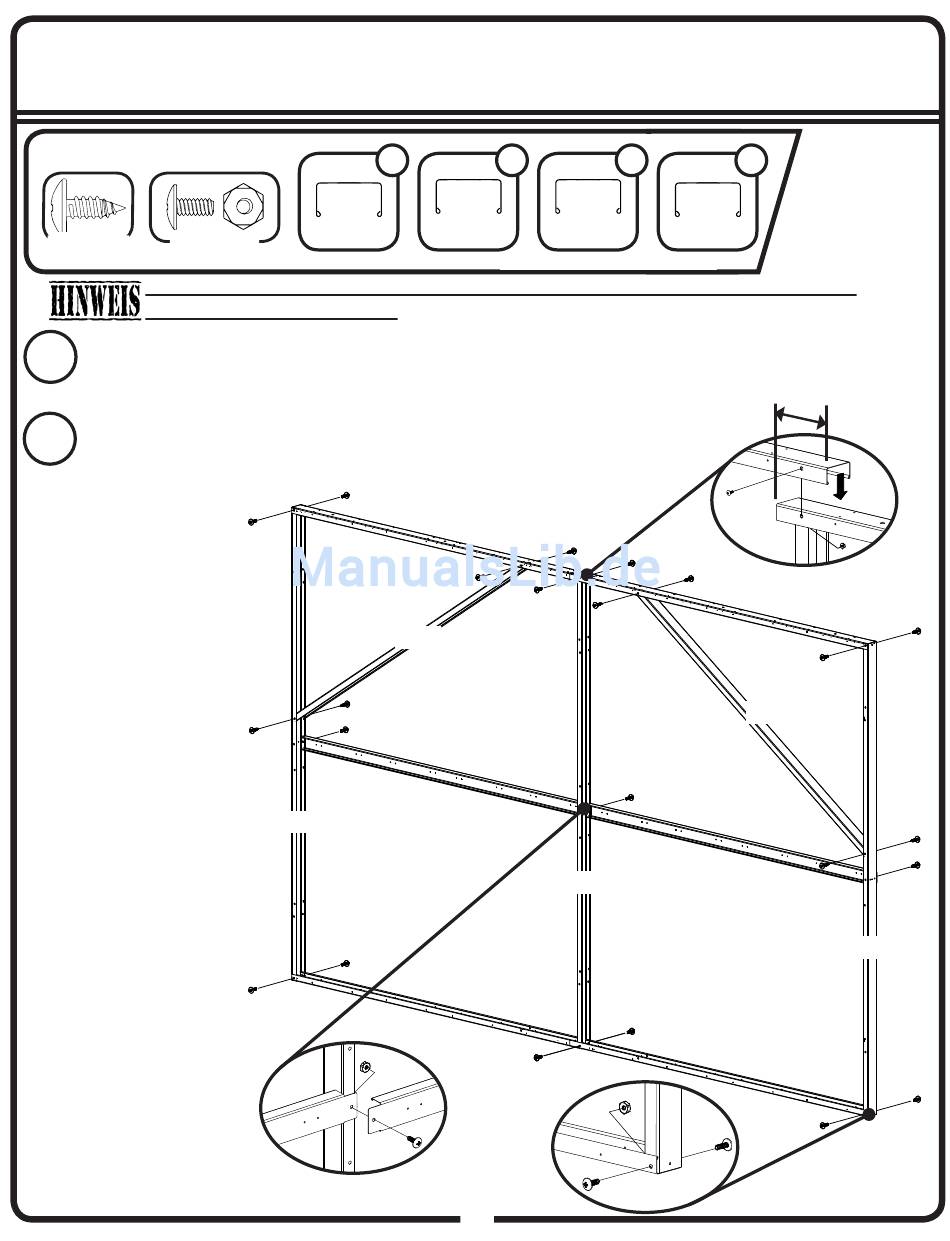

Legen Sie die Teile aus und positionieren Sie sie so wie in der Abbildung gezeigt.
Überdecken Sie die Rahmen, hinten, um mindestens 4" (10,2 cm) und befestigen
Sie sie mit Hilfe von kleinen Bolzen und Muttern an dem Wandpfosten in der
Mitte der Rückwand, siehe Abbildung. Zu diesem Zeitpunkt noch nicht festziehen.
2
Befestigen Sie zwei weitere Wandpfosten mit Hilfe von kleinen Bolzen und
Muttern an den Seiten der Rückwand, wie abgebildet. Befestigen Sie beide
Rückwandschienen mit kleinen Bolzen und Muttern. Schieben Sie die Diagonalen
der Rückwand in den Rahmen und sichern Sie alles mit groβen Schrauben.
4
10629
SB
SB
10631
LS
SB
LS
10640
SB
SB
2
10630
10631
AUSSEN
10629
LS
LS
SB
LS
10630
10640
10629
SB
INNEN
14
2
3
10640
Überdeckungslänge:
4" (10,2 cm)
SB
LS
10629
10631
SB
10630
SB
10629
SB
GE-14H
SB
SB
LS
LS
SB
10640
SB
