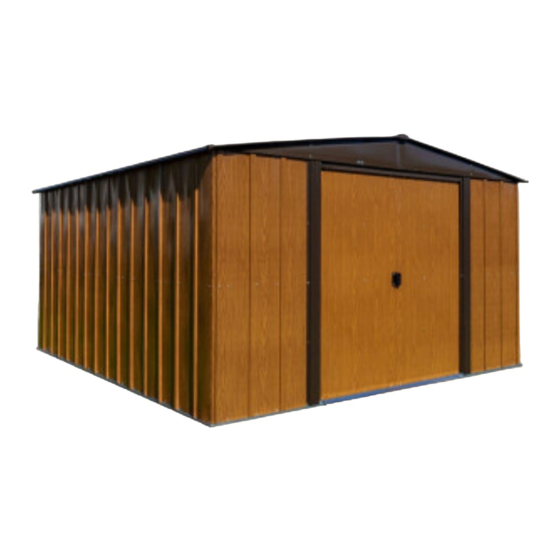

Arrow RMA108CL Montageanleitung
  1. Anleitungen
  2. Marken
  3. Arrow Anleitungen
  4. Garten und Gartentechnik
  5. RMA108CL
  6. Montageanleitung

Arrow RMA108CL Montageanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
DJ01-GE
725230318
Lagerfl äche
ABMESSUNGEN
Ungefähre
†
Größe
Lagerfl äche
10' x 8'
121" x 92 3/4"
3,0 m x 2,3 m
307,3 cm x 235,6 cm
* Detaillierte Sicherheitsinformationen im Inneren.
Gerätehaus
74 Sq. Ft. 444 Cu. Ft.
6,9 m
12,6 m
2
3
†
Angaben auf ganze Fuß gerundet
Außenabmessungen
(Dachkante zu Dachkante)
Breite
Tiefe
123 1/4"
95 1/4"
313,1 cm
241,9 cm 197,8 cm
Modell Nr. RMA108CL
Innenabmessungen
(Wand zu Wand)
Höhe
Breite
Tiefe
77 7/8"
118 1/4"
90"
300,4 cm
228,6 cm 194,6 cm
Vorsicht
scharfe Kanten
Zur Verringerung der
Verletzungsgefahr
müssen stets Handschuhe
getragen werden!
Türöffnung
Höhe
Breite
Höhe
76 5/8"
55 1/2"
65"
141,0 cm
165,1 cm

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Arrow RMA108CL

Inhaltszusammenfassung für Arrow RMA108CL

  • Seite 1 Gerätehaus DJ01-GE Modell Nr. RMA108CL Vorsicht 725230318 scharfe Kanten 74 Sq. Ft. 444 Cu. Ft. Lagerfl äche Zur Verringerung der 6,9 m 12,6 m Verletzungsgefahr müssen stets Handschuhe getragen werden! ABMESSUNGEN † Angaben auf ganze Fuß gerundet Außenabmessungen Innenabmessungen Ungefähre...

  • Seite 2: Bevor Sie Anfangen

    BEVOR SIE ANFANGEN DH02-GE AUFBAUANLEITUNG Bevor Sie mit der Montage beginnen, lesen Sie sich diese Montageanleitung sorgfältig durch. Die Montage ist einfach. Folgen Sie dieser Montageanleitung schrittweise. ACHTUNG DAS GERÄTEHAUS SOLLTE MÖGLICHST AN EINER WINDGESCHÜTZTEN STELLE UND NICHT BEI STÜRMISCHEM WET TER AUFGESTELLT WERDEN. ES IST GEFÄHRLICH, EIN TEILWEISE MONTIERTES HAUS STEHEN ZU LASSEN.

  • Seite 3: Planen Sie Voraus

    PLANEN SIE VORAUS KA03 BEVOR SIE MIT DER MONTAGE BEGINNEN Suchen Sie sich einen trockenen und möglichst windstillen Tag aus. Beginnen Sie mit der Montage rechtzeitig. Lassen Sie ein unfertiges Haus nicht über Nacht stehen. VORSICHT bei feuchtem oder schlammigen Untergrund. Bauen Sie das Haus zu zweit oder zu mehreren auf, denn mit Teamwork geht alles leichter.

  • Seite 4: Sicherheitshinweise

    SICHERHEITSHINWEISE KA04 •Benutzen Sie Arbeitshandschuhe. Einige Teile •Seien Sie besonders vorsichtig, wenn Sie können scharfkantig sein. Elektrowerkzeug benutzen. sichere Kante scharfe Kante scharfe Kante sichere Kante •Versuchen Sie auf keinen Fall ein Gerätehaus •Halten Sie Kinder und Haustiere vom Montageplatz aufzubauen, wenn Teile fehlen sollten.

  • Seite 5: Wartung Und Pflege

    WARTUNG UND PFLEGE KA05 DACH Halten Sie das Dach frei von Laub und Schnee. Eine hohe Schneelast auf dem Dach kann das Gerätehaus beschädigen und unsicher machen. In Gegenden, in denen extrem viel Schnee fällt und bei Gerätehäusern, die im Winter selten oder schlecht zu erreichen sind, empfehlen wir, den Dach rst zusätzlich mit Kanthölzern abzustützen.

  • Seite 6: Der Sockel Fur Ihr Gerätehaus

    Sockel DJ06-GE Der Sockel fur Ihr Gerätehaus MÖGLICHKEIT 1: HOLZSOCKEL Bevor Sie mit der Arbeit beginnen, besorgen Sie sich das Material, das Sie hierfür benötigen: druckimprägnierte Kanthölze wasserfestes Sperrholz HINWEIS: An Stellen, an denen es mit Ihrem Geräteschuppen in Kontakt kommen würde, darf kein kesseldruckimprägniertes Holz verwendet werden.

  • Seite 7: Zubehörbeutel

    ZUBEHÖRBEUTEL DJ07-GE Nehmen Sie diese Schrauben aus dem Schraubenbeutel und legen Sie sie bis zum letzten Montageschritt beiseite 65900A 65004 65103 schwarze Schrauben (8) 65923 selbstschneidende Muttern (161) (mit Schrauben verpackt) Schrauben (161) Schrauben (326) 65109 66646 Hutmutter (4) 67468SPM Plastik-U-Scheiben (369) 66045 (mit Schrauben verpackt)
  • Seite 8 Stückliste KD08 Anzahl Check- Abb. Nr. Teil-Nr. Bezeichnung in Karton Liste 3719 mittl. Türversteifung 8200 Wandpaneel (Seite) 9374 Wandpaneel, vorn 9365 Wandführung, vorn 5986 hinterer Dachrahmen 6000 Giebel, rechts 6001 Giebel, links 10497 horiz. Türversteifung 6300 vertik. Türversteifung 6403 Türschienenlasche 9366 Türlaufschiene 6627...
  • Seite 9 Montage Nach Nummern KF09...

  • Seite 10: Vormontage Der Bodenrahmengruppen

    Hierzu benötigen Sie folgende Teile Schritt 1 8934 Rampe (1) Vormontage der 9367 Bodenrahmen, vorne (2) 8936 Bodenrahmen, hinten (2) KD10 Bodenrahmengruppen 8937 Bodenrahmen, Seite (4) (13) 9367 Der vordere Bodenrahmen besteht 8934 aus drei Stücken. Die seitlichen Bodenrahmen und der hintere Bodenrahmen bestehen aus zwei 9367 Stücken.

  • Seite 11: Vormontage Der Rahmengruppen

    5986 Dachrahmen, hinten (2) Hierzu benötigen Sie folgende Teile Schritt 2 9917 Wandführung, hinten (2) Vormontage der Rahmengruppen 9922 Wandführung, Seite (4) KD11 8839 Dachrahmen, Seite (4) Wandführung, hinten 9917 300,0 cm (118 1/8") 9917 Die Teile für den Hauptrahmen versteifen die Wände.

  • Seite 12: Vormontage Der Dachträger

    Schritt 3 Hierzu benötigen Sie folgende Teile 10470 Dachträger (8) Vormontage der Dachträger KD12 ctr 10470 (30) Die Dachträger verbinden die zwei Giebel und tragen die Dachpaneele. Der Hauptdachträger besteht aus vier Teilen, die sich in der Mitte überlagern. Die linken und rechten 10470 Dachträgergruppen bestehen aus zwei Teilen.

  • Seite 13: Montage Für Türlaufschiene

    Hierzu benötigen Sie folgende Teile Schritt 4 6403 Türlaufschienenlasche (1) Montage für Türlaufschiene 9366 Türlaufschiene (2) TC13 ctr HINWEIS: Türlaufschienenlasche (lackiertes Teil) D i e Tü r l a u f s c h i e n e t r ä g t d i e 6403 Schiebetüren und verleiht der vorderen Wand Stabilität.
  • Seite 14 Schritt 5 Hierzu benötigen Sie folgende Teile vordere Bodengruppe (1) seitl. Bodenrahmen (2) Bodenrahmen KD14 hintere Bodengruppe (1) HINTEN RECHT 8937 Setzen Sie die vormontierten B o d e n r a h m e n t e i l e a u f d a s 8936...

  • Seite 15: Vorderwandpaneele Wie Gezeigt

    Hierzu benötigen Sie folgende Teile Schritt 6 6627 Wandpaneel (2) Ecken 9374 Wandpaneel, vorn (2) 8471 Paneel, Ecke (4) KD15 Schmalseite 8471 (26) Breitseite Hinten WICHTIGER HINWEIS Von diesem Punkt der Montage an brauchen Sie Stunden und mehr 8471 als eine Person. Fahren Sie an dieser Stelle mit der Montage nicht fort, wenn nicht genügend Zeit vorhanden ist, um das Gerätehaus an diesem Tag komplett aufzubauen.
  • Seite 16 Türlaufschienengruppe (1) Schritt 7 Hierzu benötigen Sie folgende Teile hintere Dachrahmengruppe (1) seitl. Dachrahmengruppe (2) Rahmen KD16 CTR hintere Wandführungsgruppe (1) Seitlichewandführungsgruppen (2) 5986 (30) D i e H a u p t r a h m e n s t ü t z t d i e Dachrahmen m ü...
  • Seite 17 Schritt 8 Hierzu benötigen Sie folgende Teile 8200 Wandpaneel (4) Wandpaneele 6627 Wandpaneel (4) KD17 CTR SCHRITT 6627 6627 (112) (17) 8200 Die Wandpaneele werden in zwei 6627 Breiten geliefert. Jedes Wandpaneel SCHRITT 8200 hat eine geriffelte Rippe auf einer Seite.

  • Seite 18: Vordre Führung/Türpfosten

    Schritt 9 Hierzu benötigen Sie folgende Teile 9370 Türpfosten (2) Vordre Führung/Türpfosten 9365 vordere Wandführung (2) KD18 CTR 9365 (18) Die Türpfosten versteifen die Türö nung und sehen attraktiv aus. SCHRITT Befolgen Sie diese Schritte für beide Türpfosten. Gebäudeinneres Die vorderen Wandführungen mit Schrauben in ihren Positionen SCHRITT z w i s c h e n...

  • Seite 19: Montage Der Giebel

    Schritt 10 Hierzu benötigen Sie folgende Teile 6000 Giebel, rechts (2) 6001 Giebel, links (2) Montage der Giebel 5971 Dachträgerwinkel (4) KD19 CTR Die Giebel gehören auf die Frontund Rückseite und tragen die Dachträger. HINWEIS Die Giebel sind ineinander gesteckt und könnten irrtümlicherweise für ein Teil gehalten werden.
  • Seite 20 Hierzu benötigen Sie folgende Teile Schritt 11 linke Giebelgruppen (2) Giebel/Winkel rechte Giebelgruppen (2) 6635 Dachträgerwinkel (2) KD20 CTR (20) Einen rechten und einen linken Giebel anheben und unter dem Dachrahmen an der Ecke mit selbstschn. Schrauben an die Türlaufschiene schrauben. Hinweis: Am vorderen Giebel die zwei Schrauben am nähesten zum mittleren Giebelschenkel weglassen.
  • Seite 21 Schritt 12 Hierzu benötigen Sie folgende Teile Hauptdachträger (1) Dachträger Einzelner Dachträger (2) KD21 (12) Die zwei Hälften des Haupt- SCHRITT dachträgers spreizen und den Dachträger an den Dachträger-winkel des vorderen Giebels schrauben. Einzelner Dachträger Das andere Ende des Haupt- dachträgers an den Dachträger-winkel des hinteren Giebels schrauben.
  • Seite 22 Schritt 13 Hierzu benötigen Sie folgende Teile 8468 Dachpaneel, rechts (1) Rechtes Dachpaneel KD22 CTR SCHRITT 8468 8469 Die Dachpaneele werden am besten mit einer Stufenleiter montiert. 7483 7483 Beginnen Sie mit der Installation der Dachpaneele auf der hinteren, rechten Seite. Alle Dachschrauben müssen mit einer U-Scheibe unterlegt 6529 6529...

  • Seite 23: Ein Linkes Dachpaneel An Der Linken, Hinteren Dachecke

    8468 Dachpaneel, rechts (1) Schritt 14 Hierzu benötigen Sie folgende Teile 8469 Dachpaneel, links (2) Dachmontage 7483 Dachpaneel (2) KD23 CTR 6529 Dachpaneel (2) SCHRITT SCHRITT (38) (19) 8469 Dachpaneel, links 7483 Dachpaneel Ein linkes Dachpaneel an 7483 Dachpaneel der linken, hinteren Dachecke Dichtungsband 6529 Dachpaneel befestigen.
  • Seite 24 Schritt 15 Hierzu benötigen Sie folgende Teile 8840 Firstabdeckung (1) 7483 Dachpaneel (2) Firstabdeckungen & Paneele 8486 Firstabdeckung (1) KD24 CTR SCHRITT 8840 Streifen (40) (16) Die erste Firstabdeckung auf dem fertigen Dachabschnitt mit Schrauben und Muttern befestigen. Die Überlappungen der Dachpaneele, die nicht für die Firstabdeckung gebraucht werden, befestigen.
  • Seite 25 Schritt 16 Hierzu benötigen Sie folgende Teile 8485 Dachrand, links (2) Dachränder 8836 Dachrand, rechts (2) KD25 ctr Befestigen Sie den rechten und linken Dachrand mit Schrauben an jeder Paneelüberlappung am unteren Ende der Dachpaneele. HINWEIS Beide Abdeckungen werden mit einer einzigen Schraube an der Überlappung befestigt.

  • Seite 26: Montage Der Türen

    Hierzu benötigen Sie folgende Teile 3719 mittlere Türversteifung (2) Schritt 17 10477 rechte und linke Türen (2) Montage der Türen 10497 horiz. Türversteifung (4) KD26 CTR 6300 vertik. Türversteifung (2) (12) Die Schritte beschreiben die Montage der rechten Tür. Zur Montage der linken Tür verfahren Sie genauso.

  • Seite 27: Montage Der Türen Und Justierung

    Schritt 18 Hierzu benötigen Sie folgende Teile recht Türgruppe (1) Montage der Türen und Justierung linke Türgruppe (1) KD27 ctr horiz. Türversteifung Giebel Türlaufschiene Türgleiter Vom Gebäudeinneren setzen Sie die Unterseite der rechten Türgruppe (links, wenn Sie im Gebäude sind) SCHRITT SCHRITT hinter dem Türpfosten in die vordere...
  • Seite 28 RMA108CL DJ28-GE Verankerung Verankern Sie Ihr Gerätehaus zum jetzigen Zeitpunkt. Verankerung in Beton: 1. Für gegossenes Betonfundament, Boden oder Waschbetonplatten: Verankerung in Holz/Pfosten: 1/4" x 2" (6 mm x 51 mm) Schwellenschraube benutzen. 1/4" (6 mm) - Holzschrauben benutzen. Die Rahmen weisen 2.
