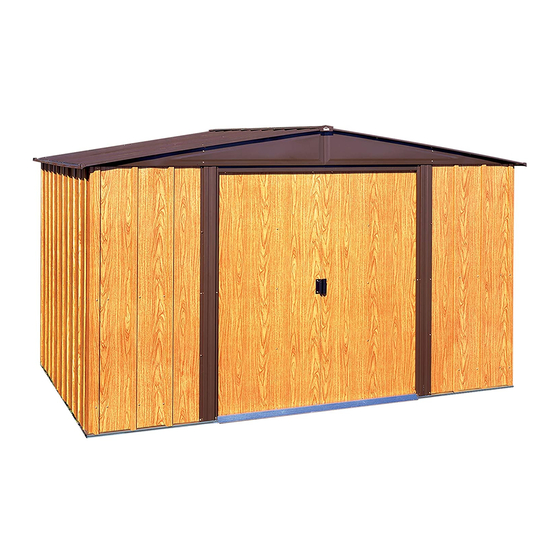

- Seite 1 Gerätehaus CB01-GE Modell Nr. EH108 EH108BS EH108S EH108Z EH108EU WL108 WL108EU WL108T WL108Z 697.68623 VL10862 709171017 MONTAGEANLEITUNG DES Gerätehauses-DIE MONTAGE IST EINFACH...
- Seite 1 Gerätehaus CB01-GE Modell Nr. EH108 EH108BS EH108S EH108Z EH108EU WL108 WL108EU WL108T WL108Z 697.68623 VL10862 709171017 MONTAGEANLEITUNG DES Gerätehauses-DIE MONTAGE IST EINFACH...
-
Seite 2: Bevor Sie Anfangen
BEVOR SIE ANFANGEN KA02 AUFBAUANLEITUNG Bevor Sie mit der Montage beginnen, lesen Sie sich diese Montageanleitung sorgfältig durch. Die Montage ist einfach. Folgen Sie dieser Montageanleitung schrittweise. ACHTUNG DAS GERÄTEHAUS SOLLTE MÖGLICHST AN EINER WINDGESCHÜTZTEN STELLE UND NICHT BEI STÜRMISCHEM WET TER AUFGESTELLT WERDEN. ES IST GEFÄHRLICH, EIN TEILWEISE MONTIERTES HAUS STEHEN ZU LASSEN. -
Seite 2: Bevor Sie Anfangen
BEVOR SIE ANFANGEN KA02 AUFBAUANLEITUNG Bevor Sie mit der Montage beginnen, lesen Sie sich diese Montageanleitung sorgfältig durch. Die Montage ist einfach. Folgen Sie dieser Montageanleitung schrittweise. ACHTUNG DAS GERÄTEHAUS SOLLTE MÖGLICHST AN EINER WINDGESCHÜTZTEN STELLE UND NICHT BEI STÜRMISCHEM WET TER AUFGESTELLT WERDEN. ES IST GEFÄHRLICH, EIN TEILWEISE MONTIERTES HAUS STEHEN ZU LASSEN. -
Seite 3: Werkzeug Und Material
PLANEN SIE VORAUS KA03 BEVOR SIE MIT DER MONTAGE BEGINNEN Suchen Sie sich einen trockenen und möglichst windstillen Tag aus. Beginnen Sie mit der Montage rechtzeitig. Lassen Sie ein unfertiges Haus nicht über Nacht stehen. VORSICHT bei feuchtem oder schlammigen Untergrund. Bauen Sie das Haus zu zweit oder zu mehreren auf, denn mit Teamwork geht alles leichter. -
Seite 3: Werkzeug Und Material
PLANEN SIE VORAUS KA03 BEVOR SIE MIT DER MONTAGE BEGINNEN Suchen Sie sich einen trockenen und möglichst windstillen Tag aus. Beginnen Sie mit der Montage rechtzeitig. Lassen Sie ein unfertiges Haus nicht über Nacht stehen. VORSICHT bei feuchtem oder schlammigen Untergrund. Bauen Sie das Haus zu zweit oder zu mehreren auf, denn mit Teamwork geht alles leichter. -
Seite 4: Sicherheitshinweise
SICHERHEITSHINWEISE KA04 •Benutzen Sie Arbeitshandschuhe. Einige Teile •Seien Sie besonders vorsichtig, wenn Sie können scharfkantig sein. Elektrowerkzeug benutzen. sichere Kante scharfe Kante scharfe Kante sichere Kante •Versuchen Sie auf keinen Fall ein Gerätehaus •Halten Sie Kinder und Haustiere vom Montageplatz aufzubauen, wenn Teile fehlen sollten. -
Seite 4: Sicherheitshinweise
SICHERHEITSHINWEISE KA04 •Benutzen Sie Arbeitshandschuhe. Einige Teile •Seien Sie besonders vorsichtig, wenn Sie können scharfkantig sein. Elektrowerkzeug benutzen. sichere Kante scharfe Kante scharfe Kante sichere Kante •Versuchen Sie auf keinen Fall ein Gerätehaus •Halten Sie Kinder und Haustiere vom Montageplatz aufzubauen, wenn Teile fehlen sollten. -
Seite 5: Wartung Und Pflege
WARTUNG UND PFLEGE KA05 DACH Halten Sie das Dach frei von Laub und Schnee. Eine hohe Schneelast auf dem Dach kann das Gerätehaus beschädigen und unsicher machen. In Gegenden, in denen extrem viel Schnee fällt und bei Gerätehäusern, die im Winter selten oder schlecht zu erreichen sind, empfehlen wir, den Dach rst zusätzlich mit Kanthölzern abzustützen. -
Seite 5: Wartung Und Pflege
WARTUNG UND PFLEGE KA05 DACH Halten Sie das Dach frei von Laub und Schnee. Eine hohe Schneelast auf dem Dach kann das Gerätehaus beschädigen und unsicher machen. In Gegenden, in denen extrem viel Schnee fällt und bei Gerätehäusern, die im Winter selten oder schlecht zu erreichen sind, empfehlen wir, den Dach rst zusätzlich mit Kanthölzern abzustützen. - Seite 6 MÖGLICHKEIT 1: ARROW BODENRAHMEN-BAUSATZ: (Bestellnr. FB109-A) Dieser einfache Bausatz von Arrow enthält die beste Basis für Ihren Lagerschuppen. Gelagerte Gegenstände kommen so nicht mit dem Boden in Berührung. Dieser Bausatz sollte wie folgt verwendet werden: A. Zur Unterstützung eines Sperrholzbodens.
- Seite 6 MÖGLICHKEIT 1: ARROW BODENRAHMEN-BAUSATZ: (Bestellnr. FB109-A) Dieser einfache Bausatz von Arrow enthält die beste Basis für Ihren Lagerschuppen. Gelagerte Gegenstände kommen so nicht mit dem Boden in Berührung. Dieser Bausatz sollte wie folgt verwendet werden: A. Zur Unterstützung eines Sperrholzbodens.
- Seite 7 (mit Schrauben verpackt) Schrauben (161) Schrauben (326) 65109 67468 66646 Hutmutter (4) Firstblende (2) Plastik-U-Scheiben (369) 66045 (mit Schrauben verpackt) (Das Arrow-Logo) (10 X 40) Türgri (2) 66183 66769 66382 EckabschluB 6228 Türgleiter (4) untere Türführung (4) (2 rechts und 2 links) Stützwinkel (2)
- Seite 7 (mit Schrauben verpackt) Schrauben (161) Schrauben (326) 65109 67468 66646 Hutmutter (4) Firstblende (2) Plastik-U-Scheiben (369) 66045 (mit Schrauben verpackt) (Das Arrow-Logo) (10 X 40) Türgri (2) 66183 66769 66382 EckabschluB 6228 Türgleiter (4) untere Türführung (4) (2 rechts und 2 links) Stützwinkel (2)
- Seite 8 Stückliste KF08 Anzahl Check- Abb. Nr. Teil-Nr. Bezeichnung in Karton Liste 3719 mittl. Türversteifung 7332 Wandpaneel (Seite) 9373 Wandpaneel, vorn 9365 Wandführung, vorn 5986 hinterer Dachrahmen 6000 Giebel, rechts 6001 Giebel, links 10497 horiz. Türversteifung 6278 vertik. Türversteifung 6403 Türschienenlasche 9366 Türlaufschiene 6515...
- Seite 9 Montage Nach Nummern KF09...
- Seite 10 Hierzu benötigen Sie folgende Teile Schritt 1 8934 Rampe (1) Vormontage der 9367 Bodenrahmen, vorne (2) 8936 Bodenrahmen, hinten (2) KD10 Bodenrahmengruppen 8937 Bodenrahmen, Seite (4) (13) 9367 Der vordere Bodenrahmen besteht 8934 aus drei Stücken. Die seitlichen Bodenrahmen und der hintere Bodenrahmen bestehen aus zwei 9367 Stücken.
- Seite 11 5986 Dachrahmen, hinten (2) Hierzu benötigen Sie folgende Teile Schritt 2 9917 Wandführung, hinten (2) Vormontage der Rahmengruppen 9922 Wandführung, Seite (4) KD11 8839 Dachrahmen, Seite (4) Wandführung, hinten 9917 300,0 cm (118 1/8") 9917 Die Teile für den Hauptrahmen versteifen die Wände.
- Seite 12 Schritt 3 Hierzu benötigen Sie folgende Teile 10470 Dachträger (8) Vormontage der Dachträger KD12 ctr 10470 (30) Die Dachträger verbinden die zwei Giebel und tragen die Dachpaneele. Der Hauptdachträger besteht aus vier Teilen, die sich in der Mitte überlagern. Die linken und rechten 10470 Dachträgergruppen bestehen aus zwei Teilen.
- Seite 13 Hierzu benötigen Sie folgende Teile Schritt 4 6403 Türlaufschienenlasche (1) Montage für Türlaufschiene 9366 Türlaufschiene (2) TC13 ctr HINWEIS: Türlaufschienenlasche (lackiertes Teil) D i e Tü r l a u f s c h i e n e t r ä g t d i e 6403 Schiebetüren und verleiht der vorderen Wand Stabilität.
- Seite 14 Schritt 5 Hierzu benötigen Sie folgende Teile vordere Bodengruppe (1) seitl. Bodenrahmen (2) Bodenrahmen KD14 hintere Bodengruppe (1) HINTEN RECHT 8937 Setzen Sie die vormontierten B o d e n r a h m e n t e i l e a u f d a s 8936...
- Seite 15 Hierzu benötigen Sie folgende Teile Schritt 6 6515 Wandpaneel (2) Ecken 9373 Wandpaneel, vorn (2) 8470 Paneel, Ecke (4) KF15 WICHTIGER HINWEIS Schmalseite Von diesem Punkt der Montage an 8470 brauchen Sie Stunden und mehr als eine Person. Fahren Sie an dieser Stelle Breitseite mit der Montage nicht fort, wenn nicht genügend Zeit vorhanden ist, um das...
- Seite 16 Türlaufschienengruppe (1) Schritt 7 Hierzu benötigen Sie folgende Teile hintere Dachrahmengruppe (1) seitl. Dachrahmengruppe (2) Rahmen KD16 CTR hintere Wandführungsgruppe (1) Seitlichewandführungsgruppen (2) 5986 (30) D i e H a u p t r a h m e n s t ü t z t d i e Dachrahmen m ü...
- Seite 17 Schritt 8 Hierzu benötigen Sie folgende Teile 7332 Wandpaneel (4) Wandpaneele 6515 Wandpaneel (4) KF17 SCHRITT Die Wandpaneele werden in zwei 6515 6515 Breiten geliefert. Jedes Wandpaneel hat eine geriffelte Rippe auf einer 7332 Seite. Die geri elte Rippe wird unter 6515 SCHRITT die Rippe des folgenden Paneels...
- Seite 18 Schritt 9 Hierzu benötigen Sie folgende Teile 9369 Türpfosten (2) Vordre Führung/Türpfosten 9365 vordere Wandführung (2) KE18 Die Türpfosten versteifen die Türö nung und sehen attraktiv aus. 9365 Befolgen Sie diese Schritte für beide Türpfosten. SCHRITT Die vorderen Wandführungen mit Schrauben in ihren Positionen Gebäudeinneres z w i s c h e n d e m...
- Seite 19 Schritt 10 Hierzu benötigen Sie folgende Teile 6000 Giebel, rechts (2) 6001 Giebel, links (2) Montage der Giebel 5971 Dachträgerwinkel (4) KD19 CTR Die Giebel gehören auf die Frontund Rückseite und tragen die Dachträger. HINWEIS Die Giebel sind ineinander gesteckt und könnten irrtümlicherweise für ein Teil gehalten werden.
- Seite 20 Hierzu benötigen Sie folgende Teile Schritt 11 linke Giebelgruppen (2) Giebel/Winkel rechte Giebelgruppen (2) 6635 Dachträgerwinkel (2) KD20 CTR (20) Einen rechten und einen linken Giebel anheben und unter dem Dachrahmen an der Ecke mit selbstschn. Schrauben an die Türlaufschiene schrauben. Hinweis: Am vorderen Giebel die zwei Schrauben am nähesten zum mittleren Giebelschenkel weglassen.
- Seite 21 Schritt 12 Hierzu benötigen Sie folgende Teile Hauptdachträger (1) Dachträger Einzelner Dachträger (2) KD21 (12) Die zwei Hälften des Haupt- SCHRITT dachträgers spreizen und den Dachträger an den Dachträger-winkel des vorderen Giebels schrauben. Einzelner Dachträger Das andere Ende des Haupt- dachträgers an den Dachträger-winkel des hinteren Giebels schrauben.
- Seite 22 Schritt 13 Hierzu benötigen Sie folgende Teile 8468 Dachpaneel, rechts (1) Rechtes Dachpaneel KD22 CTR SCHRITT 8468 8469 Die Dachpaneele werden am besten mit einer Stufenleiter montiert. 7483 7483 Beginnen Sie mit der Installation der Dachpaneele auf der hinteren, rechten Seite. Alle Dachschrauben müssen mit einer U-Scheibe unterlegt 6529 6529...
- Seite 23 8468 Dachpaneel, rechts (1) Schritt 14 Hierzu benötigen Sie folgende Teile 8469 Dachpaneel, links (2) Dachmontage 7483 Dachpaneel (2) KD23 CTR 6529 Dachpaneel (2) SCHRITT SCHRITT (38) (19) 8469 Dachpaneel, links 7483 Dachpaneel Ein linkes Dachpaneel an 7483 Dachpaneel der linken, hinteren Dachecke Dichtungsband 6529 Dachpaneel befestigen.
- Seite 24 Schritt 15 Hierzu benötigen Sie folgende Teile 8840 Firstabdeckung (1) 7483 Dachpaneel (2) Firstabdeckungen & Paneele 8486 Firstabdeckung (1) KD24 CTR SCHRITT 8840 Streifen (40) (16) Die erste Firstabdeckung auf dem fertigen Dachabschnitt mit Schrauben und Muttern befestigen. Die Überlappungen der Dachpaneele, die nicht für die Firstabdeckung gebraucht werden, befestigen.
- Seite 25 Schritt 16 Hierzu benötigen Sie folgende Teile 8485 Dachrand, links (2) Dachränder 8836 Dachrand, rechts (2) KD25 ctr Befestigen Sie den rechten und linken Dachrand mit Schrauben an jeder Paneelüberlappung am unteren Ende der Dachpaneele. HINWEIS Beide Abdeckungen werden mit einer einzigen Schraube an der Überlappung befestigt.
- Seite 26 3719 mittlere Türversteifung (2) Schritt 17 Hierzu benötigen Sie folgende Teile 10475 rechte und linke Türen (2) Montage der Türen 10497 horiz. Türversteifung (4) KF26 6278 vertik. Türversteifung (2) Die Schritte beschreiben die Montage der rechten Tür. Zur Montage der linken Tür verfahren Sie genauso.
- Seite 27 Schritt 18 Hierzu benötigen Sie folgende Teile recht Türgruppe (1) Montage der Türen und Justierung linke Türgruppe (1) KD27 ctr horiz. Türversteifung Giebel Türlaufschiene Türgleiter Vom Gebäudeinneren setzen Sie die Unterseite der rechten Türgruppe (links, wenn Sie im Gebäude sind) SCHRITT SCHRITT hinter dem Türpfosten in die vordere...
- Seite 28 EH108EU A EH108 A EH108BS A EH108S EH108Z WL108T WL108Z WL108 A WL108EU A VL10862 A 697.68623 CB28-GE EINIGE TATSACHEN ZUM THEMA ROST 1. Vermeiden Sie, die innere und äußere Oberfläche zu zerkratzen oder anzuritzen. Rostbildung ist ein natürlicher Oxydationsvorgang, 2.
