Schritt 3: Stirnwand
Für diese Seite benötigen Sie:
LS
SB
(MENGE: 24 )
(MENGE: 38 )
Wenn Sie einen Türbausatz gekauft haben,
montieren Sie zwei Vorderwände.
Linke Stirnwandbaugruppe
10640
10652
10627
10628
10627
10628
10627
10880
LS
10879
Oberkantenbaugruppe der Tür
2
10640
Rechte Stirnwandbaugruppe
10652
10640
SB
SB
LS
SB
SB
LS
10628
LS
SB
LS
SB
SB
LS
SB
LS
10628
LS
LS
SB
SB
SB
SB
2
10652
10627
1

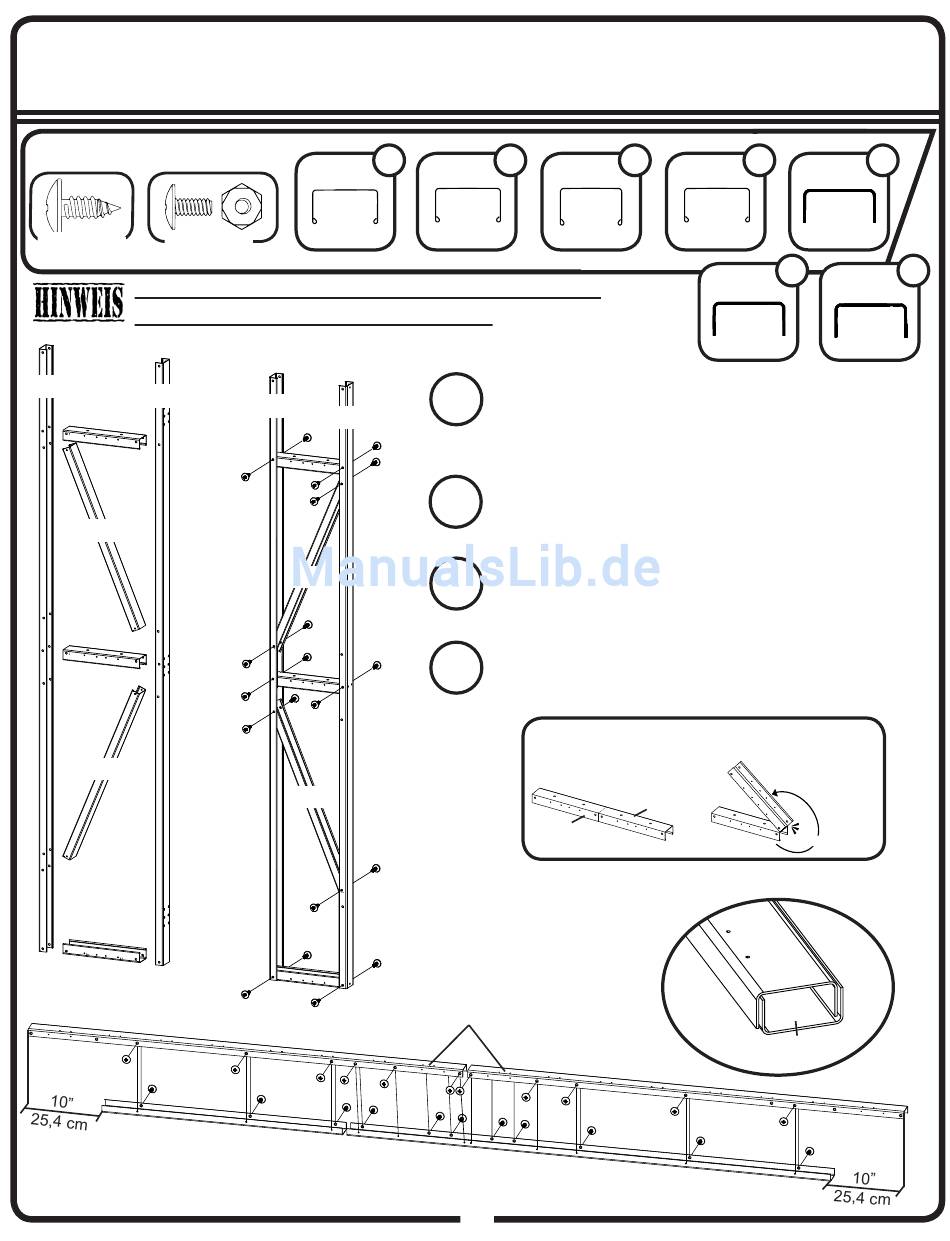

Legen Sie die Teile aus und positionieren Sie sie so, wie in
der Abbildung gezeigt. Versichern Sie sich, dass die Löcher
so ausgerichtet sind, wie in der Abbildung gezeigt. Wenn sie
nicht richtig ausgerichtet sind, ist es sehr wahrscheinlich,
dass der Wandpfosten (Scharnier) verkehrt herum ist.
2
Führen Sie die Stirnwandschienen in den Wandpfosten
und den Wandpfosten (Scharnier) ein, wie in der Abbildung
gezeigt, und befestigen Sie alles ohne festzuziehen mit
kleinen Bolzen und Muttern.
3
Fügen Sie die Diagonalen der Stirnwand in die
Stirnwandbaugruppe ein, wie in der Abbildung gezeigt,
und befestigen Sie alles ohne festzuziehen mit groβen
Schrauben.
4
Befestigen Sie die beiden Rahmen, vorne, mit den langen
und kurzen Dachgesimsen, wie in der Abbildung unten
gezeigt, und befestigen Sie alles ohne festzuziehen mit
groβen Schrauben.
Teil
10627
paarweise verbunden werden. Knicken um
zu trennen.
10627
Der Frontrahmen zeigt
vom Gebäude weg.
Löcher Obere
fl uchten.
10878
16
6
4
10628
1
10878
Stirnwandschiene
10627
EINRASTEN
Überlappung Überblick
10880
Vorne
10878
10879
10880
GE-16AP
2
10880
1
10879
kann
LS
