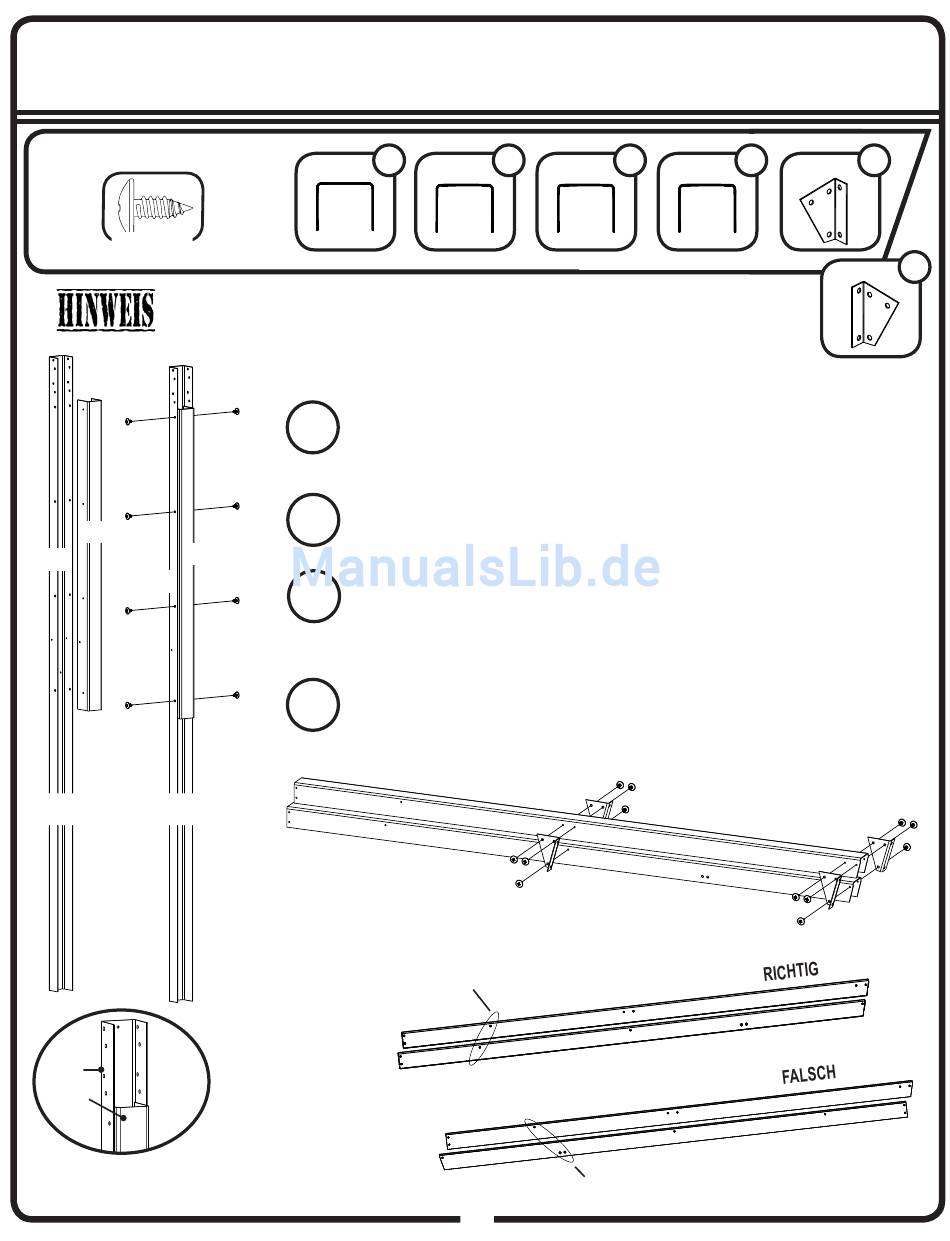

Schritt 1: Dachstühle
Für diese Seite benötigen Sie:
LS
(MENGE: 40)
Unterlegscheiben werden nur für gestrichene Teile benutzt. Unterlegscheiben
sind nicht notwendig für nicht gestrichene Teile. Die vorhandenen
Unterlegscheiben reichen nicht für alle Schrauben und Bolzen aus.
10882
10882
10881
10881
Bauen Sie zwei Baugruppen.
10881
10882
Der Dachstuhlträgereinsatz passt wird
IN den Dachstuhlträger, wie abgebildet.
2
10881
1
Die Hängesäule und den Hängesäuleneinsatz wie gezeigt ausrichten
und verbinden. Auf beiden Seiten des Dachstuhlträgers stecken Sie
groβe Schrauben in Löcher, wo sie übereinstimmen.
2
Wiederholen Sie den Vorgang 1, um eine zweite Dachstuhlbaugruppe
zusammenzubauen. Heben Sie sie für die nächste Seite auf.
Sobald sie den oberen Binder und den unteren Binder des
3
Dachstuhlträgers, wie unten abgebildet, positioniert haben, montieren
Sie die Scherplatten wie unten gezeigt. Befestigen Sie die Scherplatten
mit Hilfe von groβen Schrauben zuerst an den oberen Binder und dann
an den unteren Binder. Die Bolzen noch nicht festziehen.
4
Wiederholen Sie den Vorgang 3 und bauen Sie eine zweite
Dachstuhlbaugruppe. Heben Sie sie für die nächste Seite auf.
10883
10884
Die Löcher müssen in diese Richtung fl uchten.
2
10882
10883
7004
7003
Bauen Sie zwei Baugruppen.
Nicht in diese Richtung
12
2
2
10884
7003
GE-12AP
4
4
7004
7004
7003
