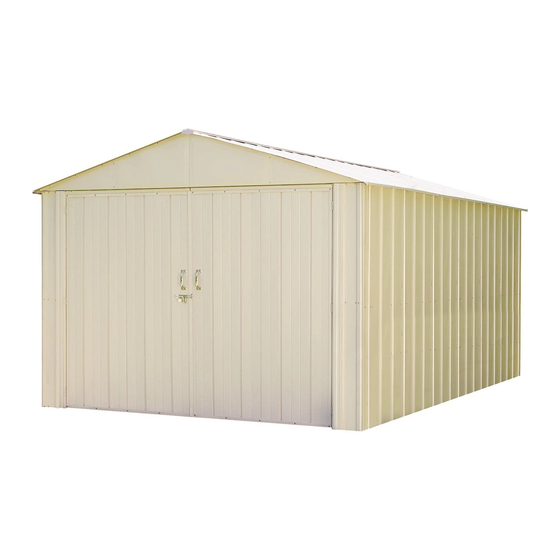

Arrow COMMANDER Series Gebrauchs- Und Montageanweisung

Arrow COMMANDER Series Gebrauchs- Und Montageanweisung

Gartenhäus

Werbung

719700514

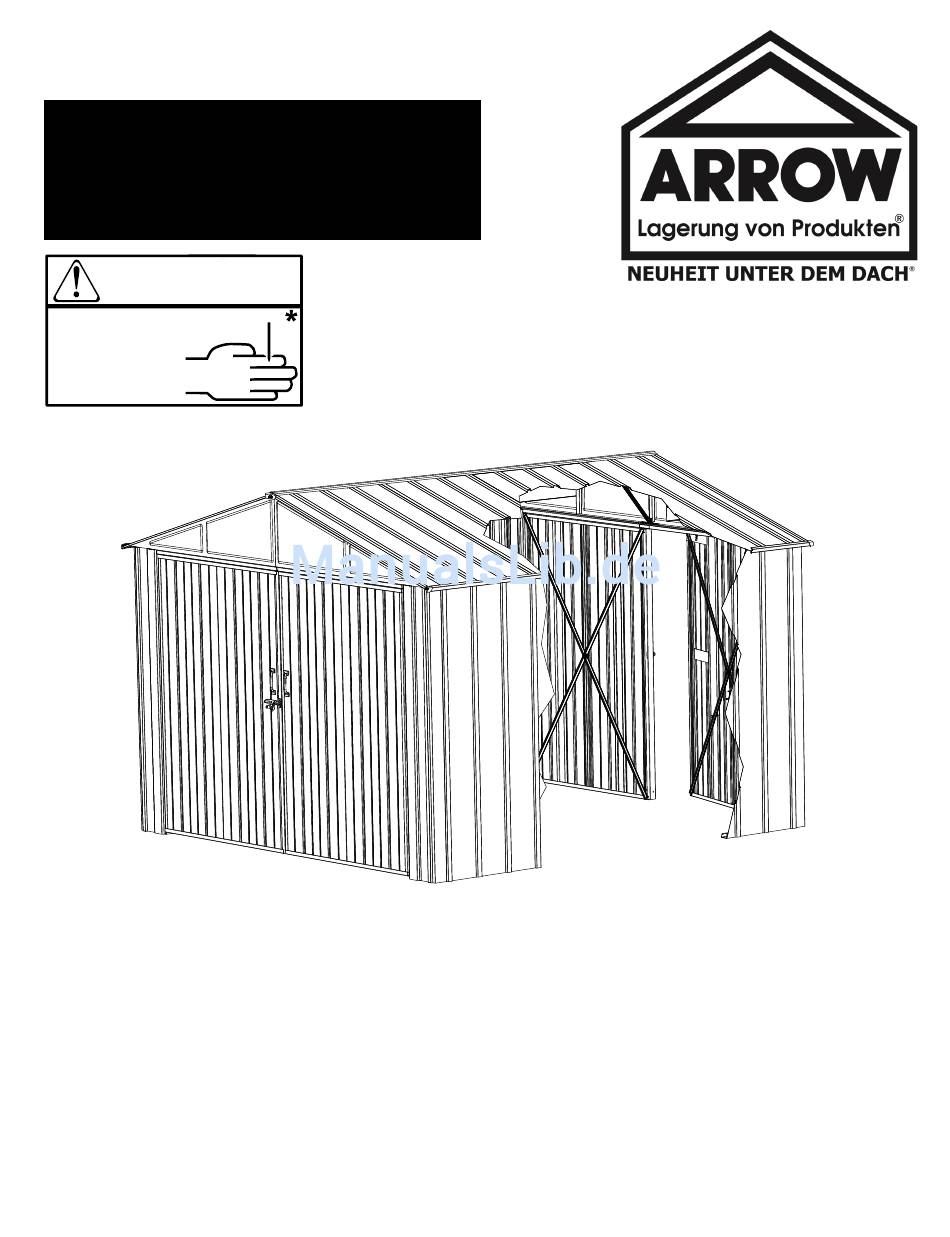

Gebrauchs- und
Montageanweisung
Vorsicht!
Scharfe Kanten
Immer Handschuhe
tragen, um das Risiko
von Verletzungen zu
verringern!
* Weitere Einzelheiten über die Sicherheit im Innenteil.
HINWEIS: Diese Anleitung muss befolgt werden, um einen bestehenden Arrow
Commander™- oder Mountaineer™-Schuppen mit einer Hintertüre zu versehen. Wenn Sie
einen Commander™- oder Mountaineer™-Schuppen sowie einen Türbausatz montieren,
verwenden Sie bitte das Handbuch, das dem Hauptkarton beiliegt (C1GA).
Es werden zwei bis drei Personen für diese Montage benötigt.
Befolgen Sie alle Sicherheitsvorschriften in den Montageanweisungen der Serien
Commander™/Mountaineer™.
Hinweis: Es kann hilfreich sein, das Haupt-Montagehandbuch der Reihe Commander™/Mountaineer™ zur Hand zu nehmen, das Sie beim
ursprünglichen Aufbau Ihres Schuppens verwendet haben. Falls Sie Ihr ursprüngliches Montagehandbuch der Reihe Commander™/Mountaineer™
verlegt haben, fi nden Sie es online auf www.arrowsheds.com.
COMMANDER
MOUNTAINEER
www.arrowsheds.com
SERIE
SERIE
(Türbausatz)
GE-01AG

Werbung

loading

Inhaltszusammenfassung für Arrow COMMANDER Series

  • Seite 1 * Weitere Einzelheiten über die Sicherheit im Innenteil. (Türbausatz) HINWEIS: Diese Anleitung muss befolgt werden, um einen bestehenden Arrow Commander™- oder Mountaineer™-Schuppen mit einer Hintertüre zu versehen. Wenn Sie einen Commander™- oder Mountaineer™-Schuppen sowie einen Türbausatz montieren, verwenden Sie bitte das Handbuch, das dem Hauptkarton beiliegt (C1GA).
  • Seite 2: Was Sie Benötigen

    GE-02J BEVOR SIE MIT DER MONTAGE BEGINNEN... Alle Sicherheitsvorkehrungen MÜSSEN zu jeder Zeit während der Montage des Gerätehauses eingehalten werden! •Sie müssen sehr vorsichtig vorgehen, denn verschiedene Teile für das Scharfe Kanten Gerätehaus müssen vorsichtig gehandhabt werden, da sie scharfe Kanten haben.
  • Seite 3 KLEINTEILELISTE ... GE-03AG Ansichten der Kleinteile nach Lfd. Nr. Lfd. Art.-Nr. Bezeichnung Menge Vor- handen 65103 Sechskantmutter (#8-32) 11/32 65106 #2 Phillips Vierkantmutter (#10-32) #10-32 Zoll Sechskant 65923 Kleiner Bolzen (#8-32 x 3/8) (10 mm) 65943 Groβer Bolzen (#10-32 x 7/16) (11 mm) 65004 kleine Schraube (#8AB x 5/16) (8 mm) 66611...
  • Seite 4 TEILELISTE ... GE-04AG Lfd. Art.- Bezeichnung Menge Ausgewählte Endansichten Vor- nach Lfd. Nr. handen 10618 Stirnwandpaneel 10622 Türpfosten, rechts 80037 Türpfosten, links Lackiert Lackiert Unlackiert 10627 Stirnwandschiene 10628 Stirnwand, diagonal 10638 Langes Dachgesims 10639 Kurzes Dachgesims Unlackiert Unlackiert Unlackiert 10640 Wandpfosten 10652 Wandpfosten (Scharnier)
  • Seite 5 MONTAGE NACH LFD. NR. GE-05AG Türbausatz Rechte Tür Linke Tür...
  • Seite 6 Schritt 1: GE-06AG Rückwand abbauen Entfernen Sie die folgenden Bauteile: WICHTIG: Bauen Sie die Teile • Dachabschlusskappen (2) • Dachblech (2) vorsichtig ab. Sie werden später • Dachabschlussleisten (2) • Dach-Endblech (2) • Firstkappe (1) • Firstabdeckung (1) wieder eingesetzt. Entfernen Sie die hinteren Dachabschlusskappen und die Dachabschlussleisten von beiden Seiten des Schuppens.
  • Seite 7 Schritt 1: Fortgesetzt GE-07AG Für diese Seite brauchen Sie: Entfernen Sie die folgenden Bauteile: • Dachbalkenhalter (1) 69835 • Dachbalken (4) • Giebel (2) • Laufschienenträger (2) • Giebelklammer (1) Stecken Sie den Kantenschutz auf die Installieren Sie die Randleiste um den Oberkante der Giebel auf.
  • Seite 8 Schritt 1: Fortgesetzt GE-08AG Entfernen Sie die folgenden Bauteile: WICHTIG: Bauen Sie die Teile • Wandpaneel (2) vorsichtig ab. Sie werden später • Seitenwandverstrebung (2) wieder eingesetzt. Entfernen Sie das letzte Wandblech von beiden Seiten des Schuppens. Entfernen Sie am angrenzenden Wandblech wie gezeigt die obere, mittlere und untere Schraube.
  • Seite 9 Schritt 1: Fortgesetzt GE-09AG Entfernen Sie die folgenden Bauteile: WICHTIG: Bauen Sie die Teile vorsichtig ab. Sie werden später • Eckpaneel (2) wieder eingesetzt. Entfernen Sie die Verankerungsschrauben an der Rückwand. Entfernen Sie die Rückwand des Schuppen. Entfernen Sie die hinteren Eckbleche. WICHTIG: ZWEI (2) PERSONEN SOLLTEN DIE RÜCKWAND HALTEN, WENN SIE LOSGELÖST WIRD!
  • Seite 10 Schritt 2: GE-10AG Vormontierte neue Rückwand Für diese Seite benötigen Sie: 10640 10652 10627 10628 10673 (MENGE: 24 ) (MENGE: 34 ) 10638 10639 Linke Stirnwandbaugruppe Rechte Stirnwandbaugruppe 10640 10652 10652 10640 10627 Legen Sie die Teile aus und positionieren Sie sie so, wie in der Abbildung gezeigt.
  • Seite 11 Schritt 2: Fortgesetzt GE-11AG Baugruppen der vorhergehenden Seite: Für diese Seite benötigen Sie: 10618 • Linke Stirnwandbaugruppe • Rechte Stirnwandbaugruppe • Oberkantenbaugruppe der Tür Wieder verwendete Teile: (MENGE: 8 ) (MENGE: 12 ) • Eckpaneel (2) Schieben Oberkantenbaugruppe Tür auf die Baugruppen der Stirnwand, siehe Abbildung, befestigen Sie sie ohne festzuziehen mit kleinen Bolzen und Muttern.
  • Seite 12 Schritt 3: GE-12AG Montage der neuen Rückwand Baugruppen vom Schritt 2: Für diese Seite benötigen Sie: 10622 80037 • Vormontierte neue Rückwand Wieder verwendete Teile: • Seitenwandverstrebung (MENGE: 2) (MENGE: 6) (MENGE: 6) Die Seitenwandverstrebungen kommen hinter die Wand und die Eckbleche.
  • Seite 13 Schritt 4: Wandpaneele GE-13AG AN KOPFRAHMEN BEFESTIGEN Immer wenn eine geriffelte Rippe mit einer nicht geriffelte Rippe zusammenstöβt, dann sollte, wenn möglich, die geriffelte Rippe UNTER die nicht geriffelte Rippe installiert werden. Siehe nächste Seite. Geriffelte Rippe AN WANDSCHIENEN BEFESTIGEN Nicht geriffelte Rippe Beziehen Sich bei der Montage der Wandpaneelen auf das Diagramm rechts.
  • Seite 14 Schritt 4: Fortgesetzt GE-14AG Für diese Seite benötigen Sie: Wieder verwendete Teile: • Wandpaneel (2) (MENGE: 40) (MENGE: 2) Benutzen Sie Unterlegscheiben für alle Befestigungselemente, die für gestrichene Teile benutzt werden. Heben Sie das Wandblech an der einen Seite an seinen Bestimmungsort und sichern Sie das Wandblech mit eine (1) Maschinenschraube und Mutter durch das mittlere Loch an der Überlappungsstelle (siehe unten).
  • Seite 15 Schritt 5: Giebel GE-15AG Für diese Seite benötigen Sie: Wieder verwendete Teile: • Giebel, links (1) • Giebel, rechts (1) • Giebelklammer (1) • Laufschienenträger (2) (MENGE: 16) (MENGE: 2) Der Giebel muβ UNTER den Seitenwinkel im Eckbereich passen. Arbeiten Sie jeweils immer nur an einem Giebel.
  • Seite 16 Schritt 5: Fortgesetzt GE-16AG Für diese Seite benötigen Sie: 67293 Wieder verwendete Teile: Dachträger • Dachbalken (4) (MENGE: 12) Draufsicht der Giebel Schlieβen Sie den Spalt zwischen den Giebeln Der Spalt zwischen den Giebeln sollte mit Dichtungsstreifen mit Hilfe des Wetterdichtungsstreifens, wie umgeben sein.
  • Seite 17 Schritt 5: Fortgesetzt GE-17AG Für diese Seite benötigen Sie: Wieder verwendete Teile: • Dachbalkenhalter (1) Dachbalkenhalter (MENGE: 2) Verschrauben Sie die Dachbalkenhalter Das Ende mit Nase wird am Dachbalken befestigt. mit dem Laufschienenträger mit Hilfe von einem kleinen Bolzen und Mutter, wie abgebildet.
  • Seite 18 GE-18AG Vorbereitungsseite für die Installation des Dachs Lesen Sie alle Anweisungen durch, die den Dachbausatz betreffen, bevor Sie mit dem Schritt 6 beginnen. WICHTIG: Gewicht auf dem Dach Nehmen Sie sich jetzt Zeit, um sich zu überzeugen, dass das Gerätehaus gerade verteilen und richtig ausgerichtet ist.
  • Seite 19 Schritt 6: Endpaneele GE-19AG Für diese Seite benötigen Sie: Wieder verwendete Teile: • Dachendpaneel, rechts (1) • Dachendpaneel, links (1) (MENGE: 12) (MENGE: 6) Befestigen Sie das Endpaneel an den Hauptdachbalken, indem Sie eine kleine Schraube in das Bohrloch Nr. 1 Sie können eine Ahle benutzen, um die Bohrlöcher anzugleichen, die (siehe Diagramm unten) stecken.
  • Seite 20: Montage Des Daches

    Schritt 7: GE-20AG Montage des Daches Für diese Seite benötigen Sie: Wieder verwendete Teile: • Dachpaneel (2) • Firstabdeckung (1) (MENGE: 24) (MENGE: 8) • Von der Rippe Nr. 5 angefangen, befestigen Befestigen Ende hinteren Sie jede Rippe, die sich über einem Binder Firstabdeckung mit zwei (2) Löchern in der befi...
  • Seite 21 Schritt 8: Dachblende GE-21AG Für diese Seite benötigen Sie: Wieder verwendete Teile: • Dachblende (2) • Firstblende (1) • Eckabschluβ (2) (MENGE: 2) (MENGE: 4) (MENGE: 6) WICHTIG: Nach Montage des Gebäudes verankern Sie die hinzugefügten Teilabschnitte des Gebäudes auf die gleiche Weise wie den Rest des Gebäudes. Die Eckabschlüsse sind, wie Befestigen Sie die hintere Firstabdeckung mit vier abgebildet, positioniert...
  • Seite 22: Montage Der Tür

    Schritt 9: GE-22AG Montage der Tür Für diese Seite benötigen Sie: 10623 10624 80051 (MENGE: 10) Beziehen Sie sich auf die Seite 5 für eine Übersicht der Montage der Türen. Positionieren Sie die Türpaneele, wie abgebildet, Sie montieren Türen am und befestigen Sie sie mit Hilfe von kleinen Bolzen einfachsten auf einer und Muttern.
  • Seite 23 Schritt 9: Fortgesetzt GE-23AG Für diese Seite benötigen Sie: 10635 10637 10678 [FÜR DIESEN SCHRITT 10635 WERDEN KEINE EISENWAREN BENÖTIGT] Positionieren horizontalen Zusätzliches Türversteifungen vertikale Bohrloch entlang der Türversteifung (Scharnier) und die vertikale INNENSEITE der Tür. Türversteifung (Riegel), wie abgebildet. ANMERKUNG: 10678 Die Türen in der Abbildung unten zeigen sie von der Drei (3) Bohrlöcher entlang...
  • Seite 24 Schritt 9: Fortgesetzt GE-24AG Für diese Seite benötigen Sie: 10636 Die offenen Enden der vertikalen Türversteifungen (MENGE: 12) müssen sich auf der gegenüberliegenden Seite der Türränder befi nden. Schieben Sie die vertikalen Türversteifungen in Position, wobei die Enden sich im Inneren der horizontalen Türversteifung befi...
  • Seite 25 Schritt 9: Fortgesetzt GE-25AG Für diese Seite benötigen Sie: 10651 66781 10626 (MENGE: 2) (MENGE: 2) (MENGE: 13) (MENGE: 3) Positionieren Sie die Teile, wie abgebildet, und befestigen Sie sie mit groβen Schrauben an die obere innere Ecke der linken Tür. Der Schnappverschluβ...
  • Seite 26 Schritt 9: Fortgesetzt GE-26AG Für diese Seite benötigen Sie: Der Riegel, die Türgriffe und der Schubriegel sind zusammen mit 10675 66780 ihren Eisenwaren vorgepackt. Diese Eisenwaren werden nicht für die Montage des Gerätehauses (MENGE: 26) benötigt. Verwenden Sie sie, wie in jedem Schritt angegeben.
  • Seite 27 Schritt 9: Fortgesetzt GE-27AG Für diese Seite benötigen Sie: 66778 10648 10647 (MENGE: 20) (MENGE: 20) (MENGE: 2) Verschrauben Sie die horizontale Türversteifung Wenn die Bohrlöcher nicht mit groβen Schrauben mit der Tür. Positionieren übereinstimmen, fügen Sie Sie die Türverkleidung und die Astragale, die Schraube schräg ein.
  • Seite 28 Schritt 9: Fortgesetzt GE-28AG Für diese Seite benötigen Sie: 66782 66779 10651 (MENGE: 8) (MENGE: 4) Schieben Sie die Riegelplatte in Position für Verwenden Sie die beigefügten die linke Tür. Positionieren Sie danach den Eisenwaren nicht für Zusammenbau des Türgriffs Schubriegel auf der Vorderseite der Tür, Schubriegels.
  • Seite 29 Schritt 9: Fortgesetzt GE-29AG Es kann sein, dass der Schubriegel Wenn der Schubriegel nicht richtig ausgerichtet ist, kann es sein, dass zwischen Tür und Schubriegel justiert werden muβ, um genau Kunststoff-Unterlegscheiben eingefügt werden ausgerichtet zu sein. müssen. Fügen Sie Unterlegscheiben ein, bis das gewünschte Resultat erreicht ist.
  • Seite 30 NOTIZEN GE-46A...
  • Seite 31 NOTIZEN GE-46A...
