Schritt 9: Fortgesetzt
Für diese Seite benötigen Sie:
SS
SB
(MENGE: 16)
(MENGE: 2)
8576

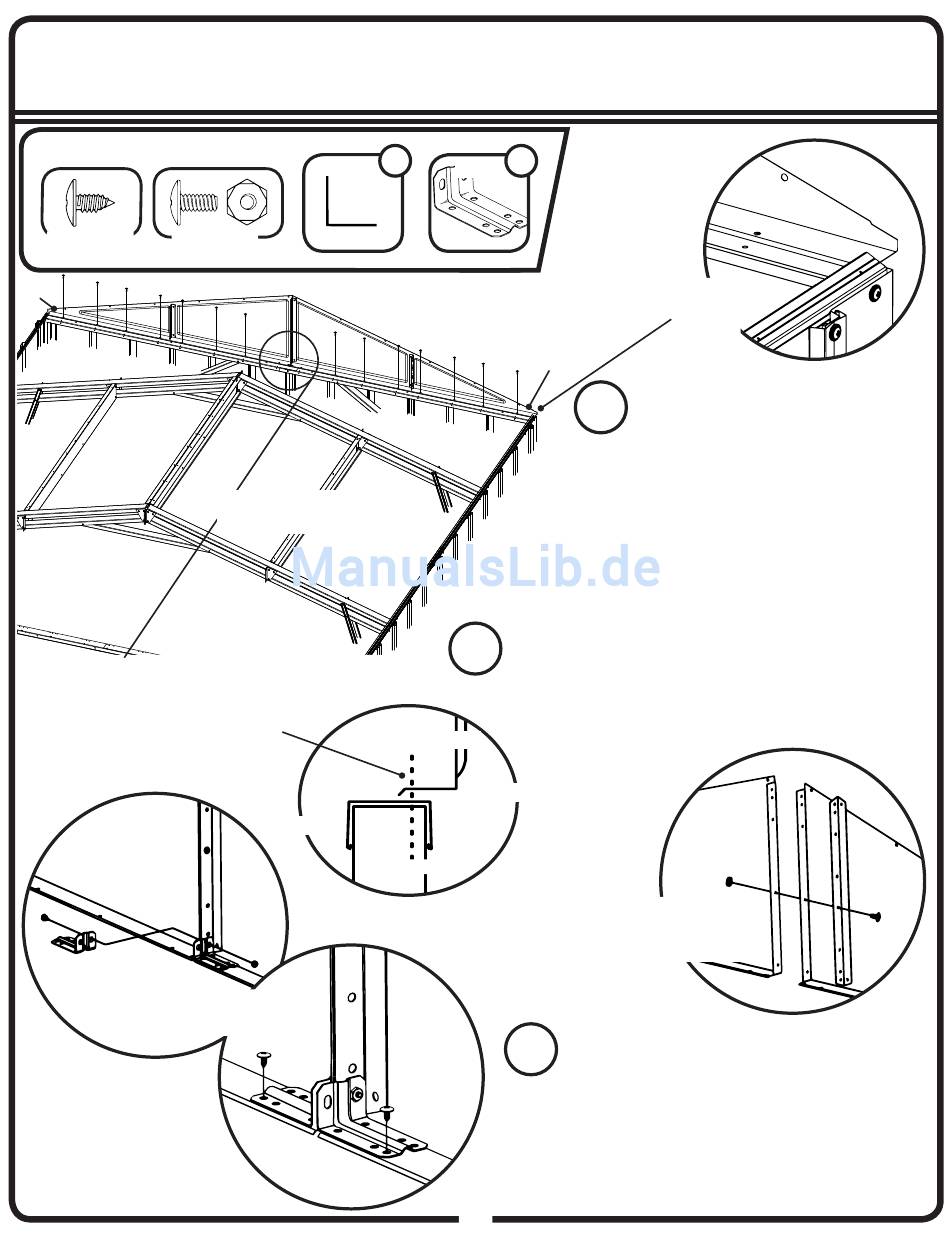

Lassen Sie auf jeder Seite der Giebelspitze zwei Löcher
offen, um dort den Laufschienenträger zu befestigen.
Verschrauben Sie den Giebel in
Löchern, die der Auβenseite des
Gerätehauses am nächsten sind.
SB
6228
Installieren Sie den
Laufschienenträger.
1
9009
10'x10' (3,0 m x 3,1 m)
Gerätehaus abgebildet.
Innen
Wand, hinten
SS
2
6228
Der Giebel muβ UNTER den
Seitenwinkel im Eckbereich
passen.
SS
8577
an
Verschraubung des Giebels sollte über die
Reihe der Löcher vorgenommen werden, die
der Auβenseite am nächsten sind. Stecken Sie
keine Schrauben in die beiden Löcher, die dem
Überschneidungspunkt der Giebel am nächsten
sind. Diese werden später für die Befestigung
des Laufschienenträgers benötigt.
Zur Verschraubung der Giebel, positionieren Sie die
3
Giebelklammer, wie unten abgebildet, und stecken
Sie einen kleinen Bolzen und Mutter nur in das
zweite Loch vom unteren Rand. Befestigen Sie die
Giebelklammer nur mit einem Bolzen durch das zweite
Loch vom unteren Rand.
Giebel
Aussen
10629
Befestigen Sie die Giebelklammer
nur mit einem Bolzen durch das
zweite Loch vom unteren Rand.
4
Positionieren Sie die Laufschienenträger,
wie
Laufschienenträger mit dem Giebel mit Hilfe
von einem kleinen Bolzen und Mutter. Befestigen
SS
Sie alles an den Rahmen, hinten, mit Hilfe von zwei
keinen Schrauben.
27
2
Arbeiten Sie jeweils immer nur an
einem Giebel. Befestigen Sie die
Giebel
mit
kleinen
den
oberen
Rahmen,
abgebildet.
Verschrauben
GE-27H
Schrauben
hinten.
Die
9009
SB
Sie
