Schritt 4:
Für diese Seite benötigen Sie:
LS
SB
(MENGE: 18+)
(MENGE: 6+ )
Wenn Sie ein 10' x 10' (3,0 m x 3,1 m) Gerätehaus errichten, dann
überspringen Sie diese Seite und begeben sich direkt auf die Seite 21.

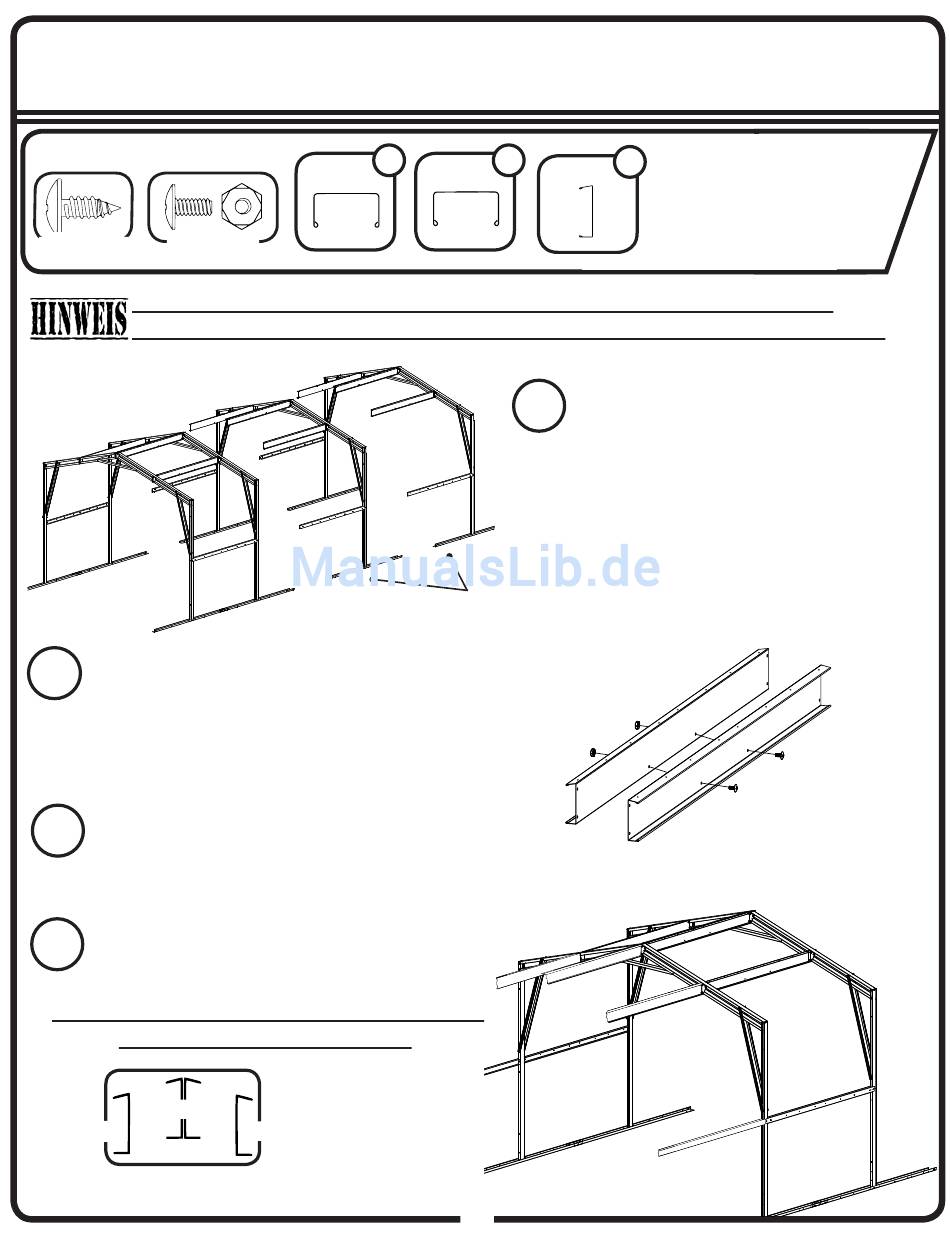

Errichten Sie 57 1/2" (146,1 cm) hinter dem Dachstuhl
6
eine weitere Dachstuhlbaugruppe und befestigen Sie sie
auf jeder Seite mit einer groβen Schraube. Sobald zwei
Dachstuhlbaugruppen in Position gebracht sind, verbinden Sie
sie mit einer mittleren Wandschiene und befestigen Sie alles
mit groβen Schrauben. Stützen Sie die Dachstühle ab, bis die
mittleren Wandschienen in Position gebracht sind.
Entfernen die Sie Bolzen, die die Spitzen des Dachstuhls
7
zusammenhalten (Schritte 1 bis 6). Montieren Sie
anschlieβend die beiden Mitteldachbalken Rückseite an
Rückseite und befestigen Sie sie mit zwei kleinen Bolzen und
Muttern. siehe Abbildung. Das ist der Hauptdachbalken.
Installieren Sie den Hauptdachbalken und befestigen
8
Sie ihn an beiden Enden mit zwei kleinen Bolzen und
Muttern. Montieren Sie dann auf die gleiche Weise
die äuβeren Dachbalken.
Wiederholen Sie den Vorgang, bis Sie alle
Dachstühle installiert haben.
Haupt
Auβen
Die Seite der Balken mit den kleinen Löchern
muss nach oben ausgerichtet sein.
Fortgesetzt für Erweiterungsmodule
2+
10632
Auβen
2+
10887
10650
Alle Dachstuhlträger werden auf die gleiche
5
Weise montiert wie der Dachstuhlträger,
den Sie gerade errichtet haben. Installieren
Sie einen zusätzlichen Seitenrahmen pro Seite
für jedes zusätzliche Modul. Überdecken Sie die
Seitenrahmen um 8 1/4" (21,0 cm). Siehe Seite
13 um herauszufi nden, wieviele Dachstühle Ihr
Gerätehaus haben sollte.
Für jedes zusätzliches Erweiterungsmodul wird
ein zusätzlicher Seitenrahmen hinzugefügt.
10650
10887
10632
20
4+
Baugruppen des Schritts 1:
•
Alle restlichen
Dachstuhlbaugruppen
10650
Hauptdachbalken
10650
Auβen
Haupt
10650
10650
GE-20AP
Auβen
10887
10632
