Schritt 9: Fortgesetzt
Für diese Seite benötigen Sie:
LS
(MENGE: 26)
7

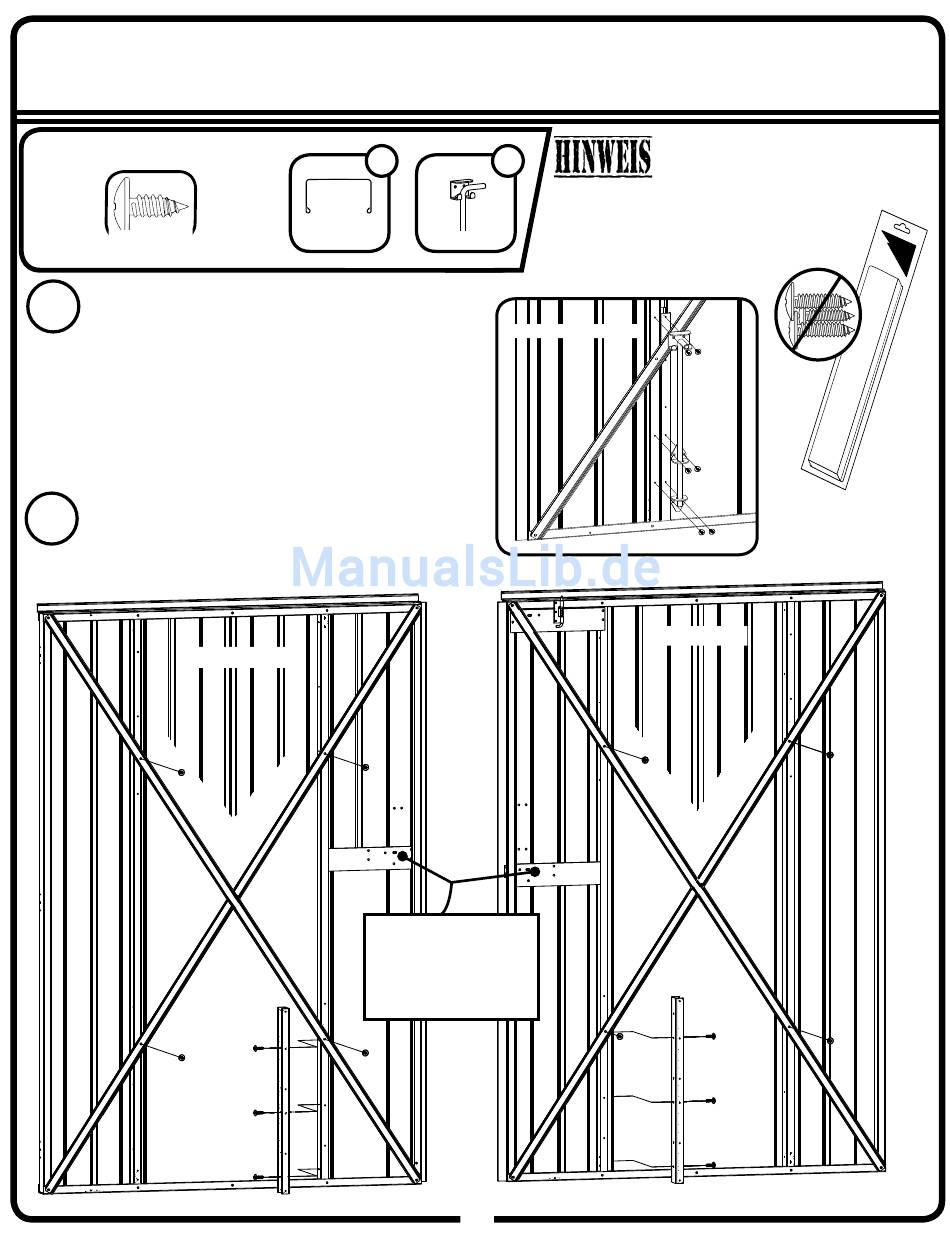

Verschrauben Sie alle diagonalen Versteifungen
mit Hilfe von groβen Schrauben mit den vertikalen
Türversteifungen, wie abgebildet. Positionieren
Sie danach den Riegelhalter Rückseite an Rückseite
gegen die vertikale Türversteifung, die sich der Mitte
einer Tür am nächsten befi ndet, wie abgebildet. Schieben
Sie den Riegelhalter bis zum unteren Teil der Tür,
und befestigen Sie alles mit Hilfe von drei (3) groβen
Schrauben. Wiederholen Sie den Vorgang für die andere
Tür.
8
Justieren Sie den Riegel mit den Bohrlöchern im
Riegelhalter und der vertikalen Türversteifung,
und befestigen Sie alles mit sechs (6) groβen
Schrauben, wie abgebildet. Wiederholen Sie den Vorgang
für die andere Tür.
Rechte Tür
2
10675
Die Riegelplatten sind
nur im Hinblick auf das
Justieren abgebildet;
Montageanweisungen
auf der Seite 28.
10675
Innen
2
66780
Diese Eisenwaren werden nicht
für die Montage des Gerätehauses
benötigt. Verwenden Sie sie, wie in
jedem Schritt angegeben.
BEIDE TÜREN
26
Der Riegel, die Türgriffe und der
Schubriegel sind zusammen mit
ihren Eisenwaren vorgepackt.
66780
Innen
Linke Tür
10675
Innen
GE-26AG
