Schritt 3:
Für diese Seite benötigen Sie:
LS
LS
(MENGE: 2)
(MENGE: 6)
SS
(MENGE: 6)
LS
LS
LS
LS
1

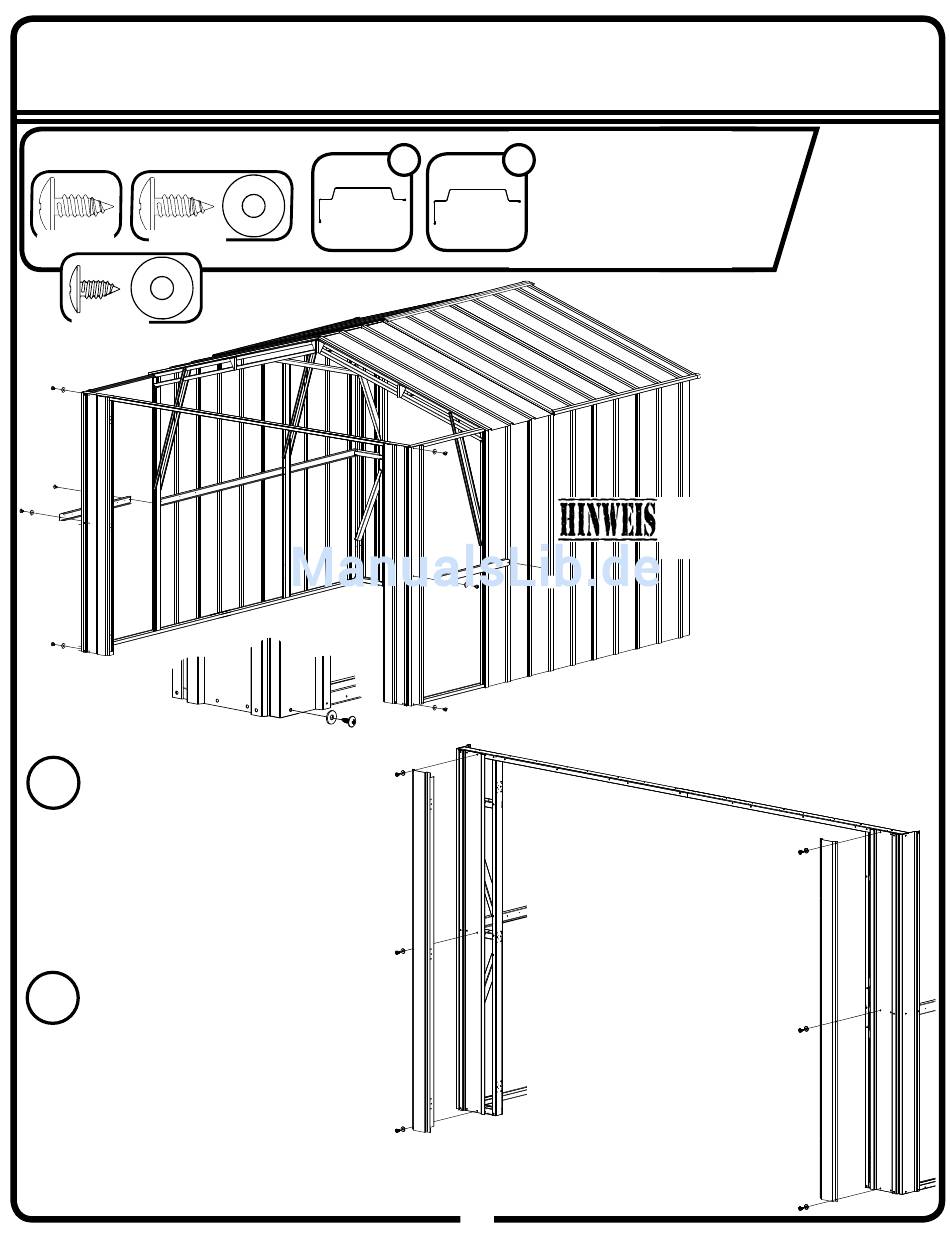

Positionieren Sie die vormontierte
neue
Rückwand
und sichern Sie sie mit vier (4)
großen Schrauben an beiden Seiten am
Bodenrahmen und am Seitenwinkel.
Bauen Sie die Seitenwandverstrebungen
des ursprünglichen Schuppens wieder ein
und befestigen Sie sie wie gezeigt mit vier
(4) großen Schrauben.
2
Positionieren Sie die Türpfosten
wie in der Abbildung gezeigt und
befestigen sie Sie mit Hilfe von
kleinen Schrauben am Stirnwandpaneel.
Überzeugen Sie sich, dass die Löcher im
Türpfosten mit denen des Wandpfostens
(Scharnier) übereinstimmen. Sollte das
nicht der Fall sein, dann sind wahrscheinlich
die linken und rechten Türpfosten
verwechselt worden.
Montage der neuen Rückwand
1
10622
80037
LS
LS
wie
gezeigt
SS
SS
80037
SS
Baugruppen vom Schritt 2:
1
•
Vormontierte neue
Rückwand
Wieder verwendete Teile:
•
Seitenwandverstrebung
LS
LS
LS
WICHTIG: Bei der Montage
der
Stirnwandbaugruppe
sollten zwei (2) Personen
die Baugruppe positionieren
und halten, bis sie sicher
steht. Wird dieser Ratschlag
nicht beachtet, so kann das
ein Verbiegen des vorderen
Rahmens und der Teile des
Dachgesimses
ziehen.
12
Die Seitenwandverstrebungen
kommen hinter die Wand und
die Eckbleche.
nach
sich
10622
GE-12AG
