Schritt 2: Fortgesetzt
Für diese Seite benötigen Sie:
SB
(MENGE: 8 )
(MENGE: 12 )
SB
SB
SB
SB
Linke Stirnwandbaugruppe
WICHTIG: Mindestens
zwei (2) Personen
werden zu jeder Zeit
für den Transport und
das Manövrieren der
Stirnwandbaugruppe
benötigt. Während der
Montage der Baugruppe,
sollte eine Person die
Baugruppe in Position
halten, bis sie sicher steht.
Wird dieser Ratschlag
nicht beachtet, so kann
das ein Verbiegen des
Rahmens, vorne, und der
Teile des Dachgesimses
nach sich ziehen.
Benutzen Sie Unterlegscheiben für
alle Befestigungselemente, die für
gestrichene Teile benutzt werden.
10618
SS
SB
SB
SB
Rechte Stirnwandbaugruppe
Eckpaneel
SS
SS
SS
Baugruppen der vorhergehenden Seite:
2
•
Linke Stirnwandbaugruppe
•
Rechte Stirnwandbaugruppe
•
Oberkantenbaugruppe der Tür
Wieder verwendete Teile:
•
Eckpaneel (2)
5
Schieben
Tür auf die Baugruppen der Stirnwand, siehe
SB
Abbildung, befestigen Sie sie ohne festzuziehen
mit kleinen Bolzen und Muttern. Wenn die Teile
zusammengebaut sind, seien Sie vorsichtig, wenn Sie sie
bewegen, denn die Oberkante der Tür kann sich verbiegen.
6

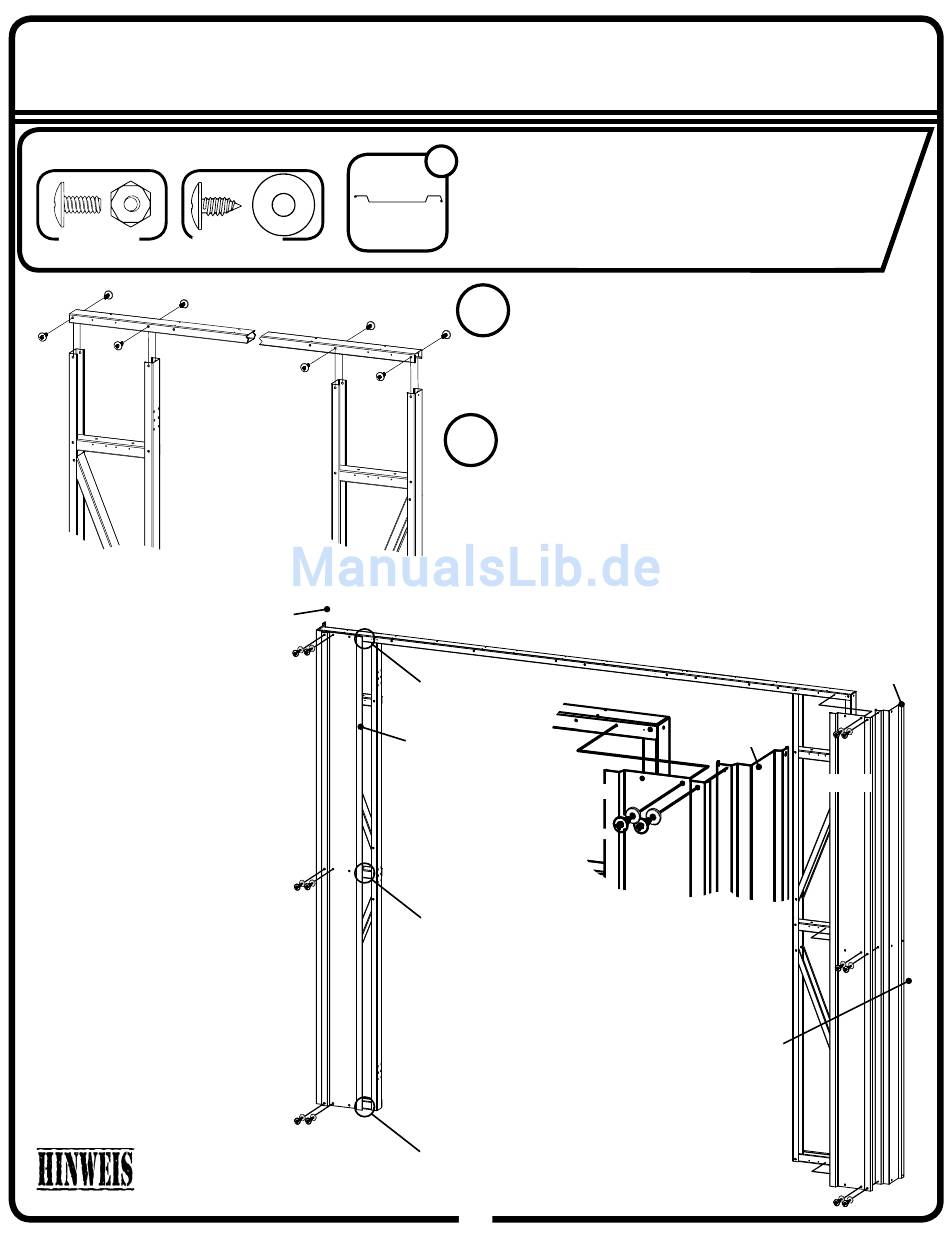

Befestigen Sie mit Hilfe von kleinen Schrauben
ein Stirnwandpaneel und ein Eckpaneel an jeder
Ecke der Stirnwand, siehe Abbildung. Verwenden
Sie die Eckbleche des ursprünglichen Schuppens
wieder. Das Eckpaneel sollte nur dort am Stirnwandpaneel
befestigt werden, wo sich die Paneele überlagen. Befestigen
Sie das Eckpaneel nicht mit der Stirnwand. Das wird im
Schritt 3 gemacht. Lassen Sie auβerdem die Bohrlöcher
im Stirnwandpaneel, die der Tür am nächsten sind, offen.
Sie werden für die Befestigung der Türpfosten im Schritt 3
benötigt.
LOCH OFFEN LASSEN
10618
10618
LOCH OFFEN LASSEN
LASSEN SIE LÖCHER ENTLANG
DER SEITE DER WAND OFFEN
LOCH OFFEN LASSEN
11
Sie
die
Oberkantenbaugruppe
Eckpaneel
SS
SS
GE-11AG
der
Eckpaneel
10618
