Schritt 9:
Für diese Seite benötigen Sie:
SB
(MENGE: 10)
Beziehen Sie sich auf die Seite 5 für eine Übersicht der Montage der Türen.
1

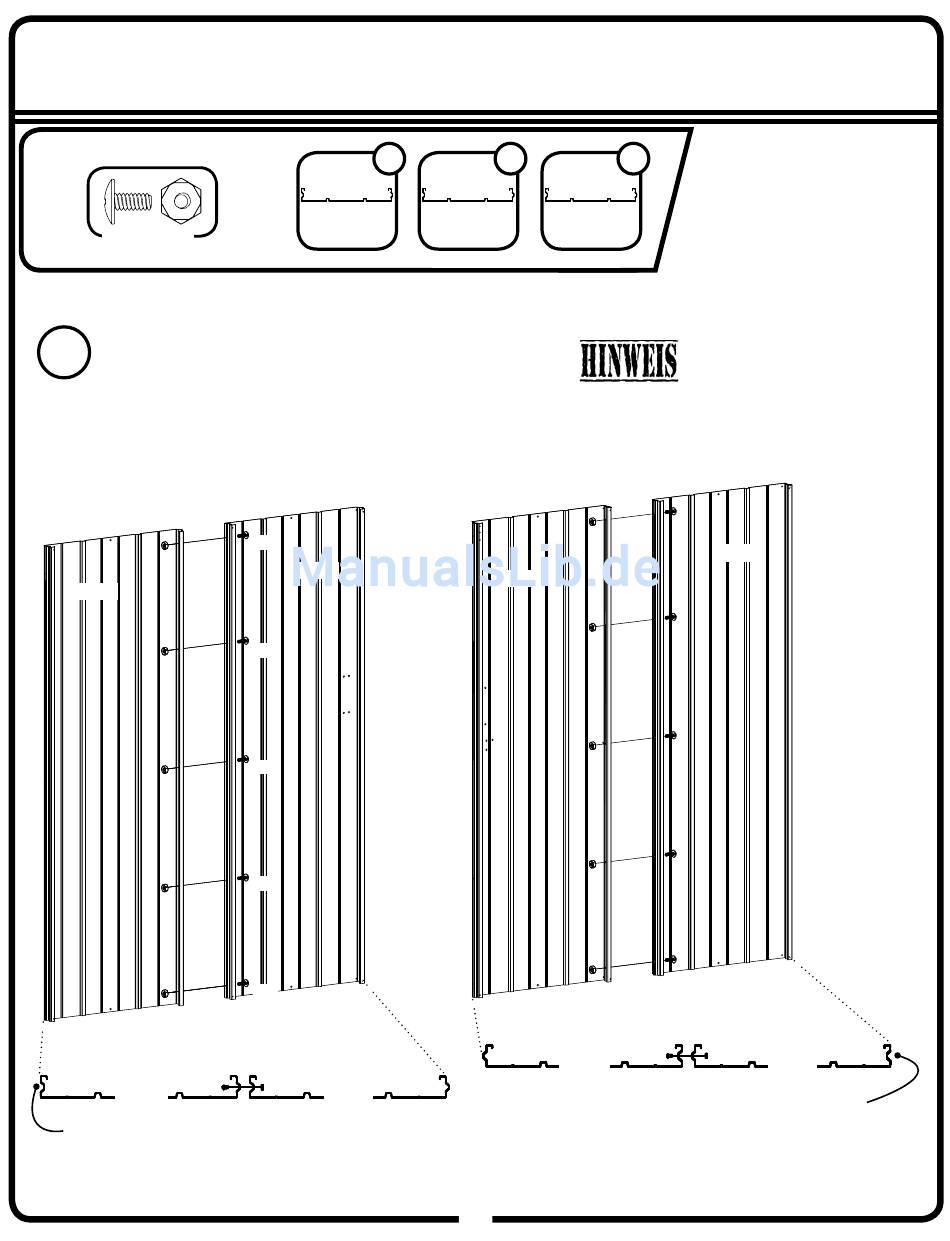

Positionieren Sie die Türpaneele, wie abgebildet,
und befestigen Sie sie mit Hilfe von kleinen Bolzen
und Muttern. ANMERKUNG: Die Türpaneele
in der Abbildung unten zeigen sie von der Innenseite des
Gerätehauses aus. Sehen Sie sich ganz aufmerksam an,
wie die Paneele positioniert sind. Unten befi nden sich
Endansichten, die die Position des Paneels zeigen.
Rechte Tür
10623
Innen
10623
Seite mit Scharnier
Montage der Tür
2
10623
10624
SB
10624
SB
SB
SB
SB
10624
ENDANSICHT
1
1
80051
Oberfl äche, wie zum Beispiel auf
einem Tisch oder einem Arbeitstisch.
Linke Tür
80051
Innen
80051
ENDANSICHT
22
Sie montieren Türen am
einfachsten auf einer
ebenen und erhöhten
10623
10623
Seite mit Scharnier
GE-22AG
