Schritt 4: Wandpaneele
Immer wenn eine geriffelte Rippe mit einer nicht
geriffelte Rippe zusammenstöβt, dann sollte,
wenn möglich, die geriffelte Rippe UNTER die
nicht geriffelte Rippe installiert werden. Siehe
nächste Seite.
Geriffelte Rippe

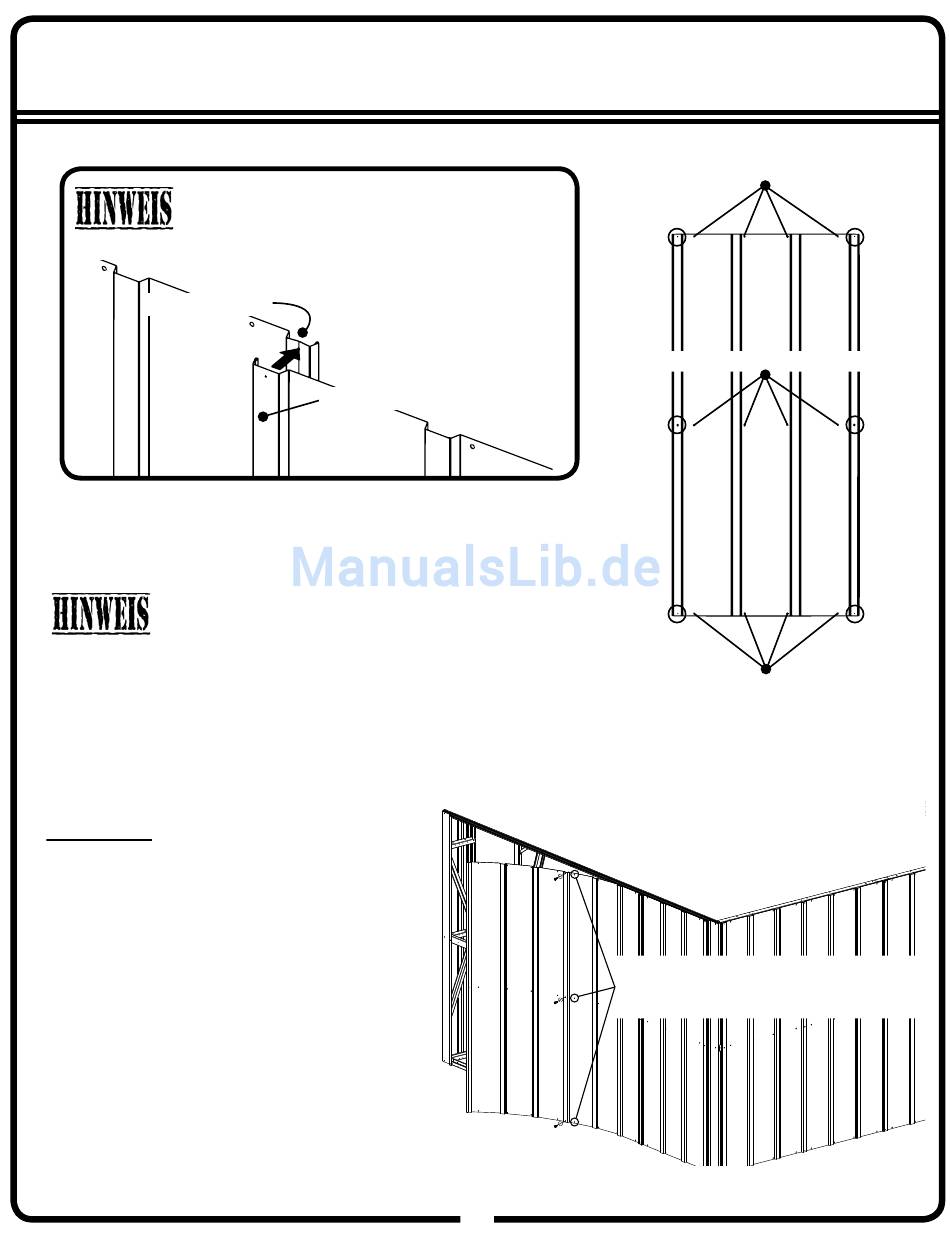

Beziehen Sich bei der Montage der Wandpaneelen auf das
Diagramm rechts.
• Die obere Reihe an die Kopfrahmen befestigen.
• Die mittlere Reihe an die Wandschienen befestigen
• Die untere Reihe an die Bodenrahmen befestigen
• Die umkreisten Bohrlöcher am Paneel befestigen, das
WICHTIG:
Wenn Sie die Wandpaneele
auf das Gebälk montieren, müssen Sie die
Wandpaneele, wie abgebildet, "rollen", um
das nächste Paneel am Überlagerungspunkt
zu
befestigen.
Wenn
mit
kleinen
Schrauben
befestigen, stecken Sie die Schrauben nicht
in die Reihe der nächsten Löcher der letzten
Rippe des Paneels. Rollen Sie das Paneel
danach etwas zurück, und befestigen Sie
das nächste Paneel am Überlagerungspunkt
mit einem kleinen Bolzen und einer Mutter im
Bohrloch in der Mitte. Setzen Sie danach die
Montage fort, und befestigen das Paneel an
das Gerätehaus.
Nicht geriffelte Rippe
ihnen am nächsten ist.
Sie
das
Paneel
am
Gerätehaus
AN KOPFRAHMEN BEFESTIGEN
AN WANDSCHIENEN BEFESTIGEN
AN BODENRAHMEN BEFESTIGEN
LASSEN SIE DIE LETZTE REIHE DER
LÖCHER LEER, BIS DAS NÄCHSTE
13
PANEEL MONTIERT IST.
GE-13AG
