Schritt 2:
Für diese Seite benötigen Sie:
LS
SB
(MENGE: 24 )
(MENGE: 34 )
Linke Stirnwandbaugruppe
10640
10652
10627
10628
10627
10628
10627
10673
LS
10638
Oberkantenbaugruppe der Tür
Vormontierte neue Rückwand
2
10640
Rechte Stirnwandbaugruppe
10652
10640
SB
SB
LS
SB
SB
LS
10628
LS
SB
SB
LS
SB
LS
SB
LS
10628
LS
LS
SB
SB
SB
SB
2
10652
10627
1

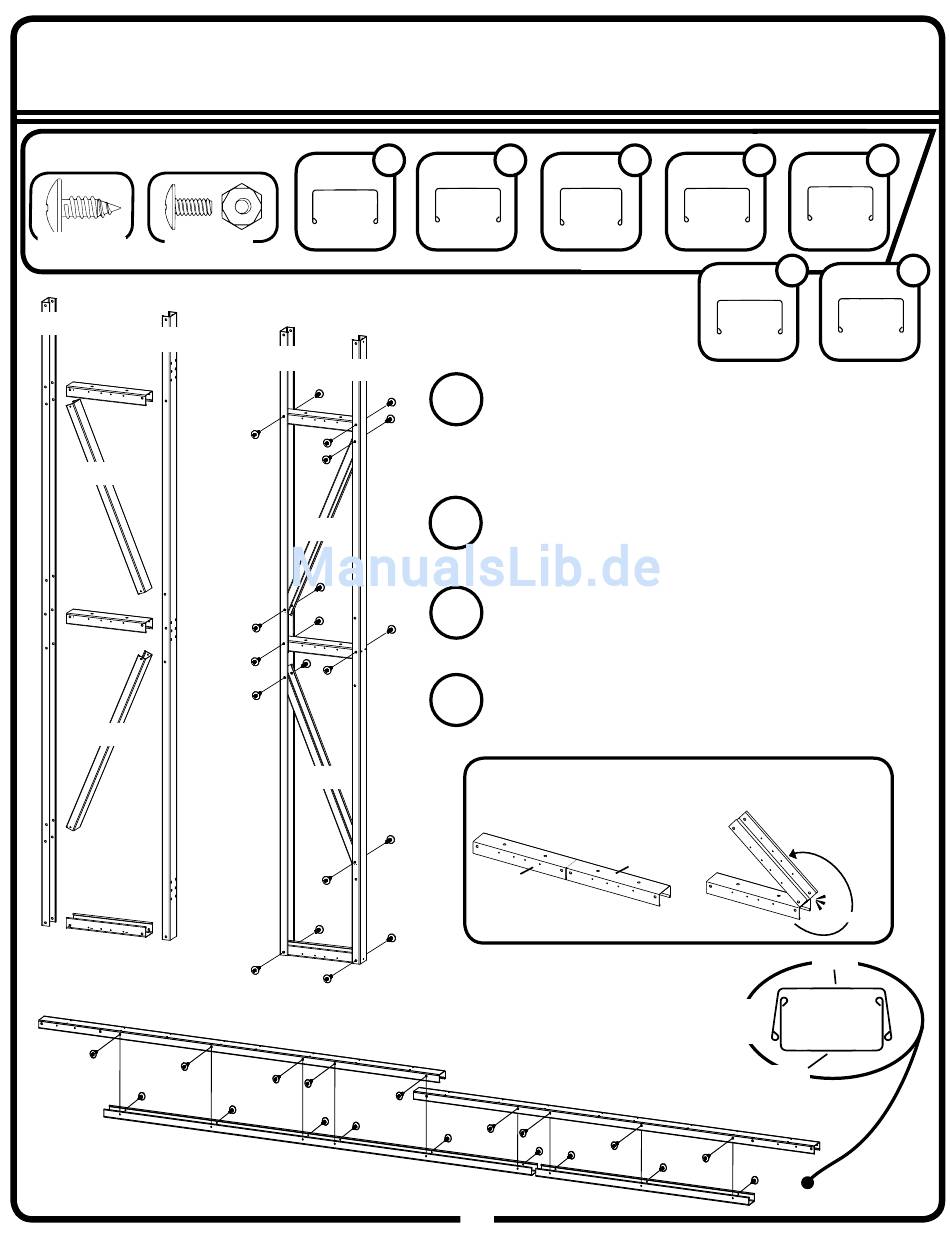

Legen Sie die Teile aus und positionieren Sie sie so,
wie in der Abbildung gezeigt. Versichern Sie sich, dass
die Löcher so ausgerichtet sind, wie in der Abbildung
gezeigt. Wenn sie nicht richtig ausgerichtet sind, ist es sehr
wahrscheinlich, dass der Wandpfosten (Scharnier) verkehrt
herum ist.
2
Führen
Sie
Wandpfosten und den Wandpfosten (Scharnier) ein,
wie in der Abbildung gezeigt, und befestigen Sie alles
ohne festzuziehen mit kleinen Bolzen und Muttern.
3
Fügen Sie die Diagonalen der Stirnwand in die
Stirnwandbaugruppe ein, wie in der Abbildung gezeigt,
und befestigen Sie alles ohne festzuziehen mit groβen
Schrauben.
4
Befestigen Sie die beiden (2) Rahmen, vorne, mit
den langen und kurzen Dachgesimsen, wie in der
Abbildung unten gezeigt, und befestigen Sie alles ohne
festzuziehen mit groβen Schrauben.
Teil 10627 Stirnwandschiene kann paarweise
verbunden werden. Knicken um zu trennen.
10627
Dachgesimsteile passen in den
Rahmen, vorn, siehe Abbildung.
10673
10
6
4
10628
1
10638
die
Stirnwandschienen
10627
10639
LS
10639
GE-10AG
2
10673
1
10639
in
den
EINRASTEN
10673
