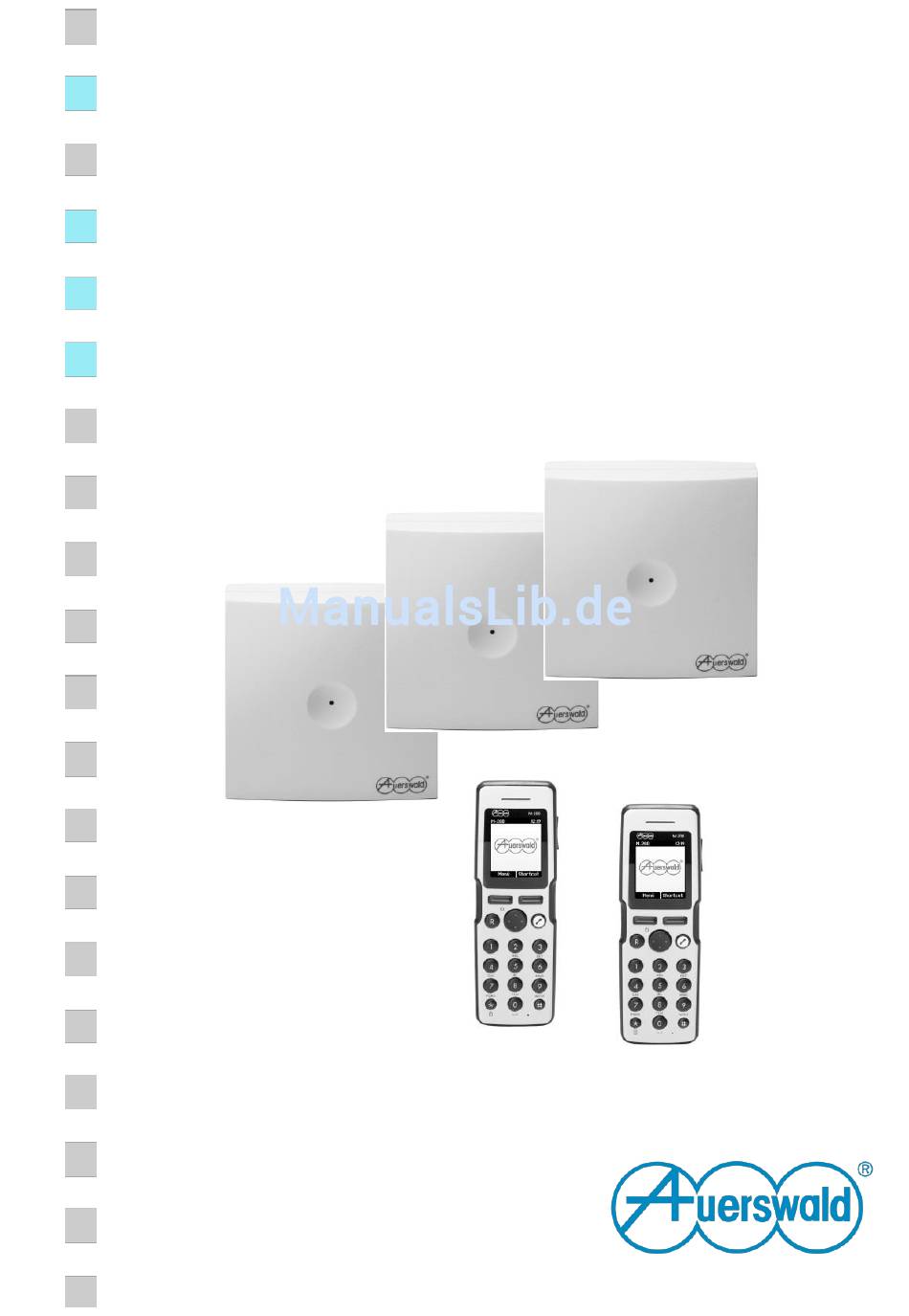

Seite 1: Comfortel Ip-Dect Messkoffer
Anleitung COMfortel IP-DECT Messkoffer... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis ..................3 Wichtige Informationen ................5 Sicherheitshinweise ..................5 Bestimmungsgemäße Verwendung ............. 7 Technische Daten ..................8 COMfortel WS-400 IP ................8 COMfortel WS-R2 .................. 9 COMfortel M-200 ..................9 Copyright ....................11 Rückgabe des Messkoffers ............... 11 Inhalt des Messkoffers ................12 Übersicht .................... - Seite 4 Grundlagen IP-DECT Mehrzellen-System..........18 Planung der Funkabdeckung ..............18 Überlappung der Funkzellen ..............19 Horizontale und vertikale Überlappungen..........19 Überlappung zur Synchronisation ............20 Konfiguration von Synchronisationsketten ..........21 Primäre und sekundäre Synchronisationspfade ........22 Länge der Synchronisationsketten ............23 Erweiterung der Gesprächskanaldichte .............
-
Seite 5: Wichtige Informationen
COMfortel IP-DECT Messkoffer Wichtige Informationen Dieser Abschnitt enthält die für einen sicheren Betrieb notwendigen Informationen. Bevor Sie das System in Betrieb nehmen, lesen Sie unbedingt die hier aufgeführten Sicherheitshinweise und machen Sie sich mit der bestimmungsgemäßen Verwendung der Geräte sowie den technischen Daten vertraut. - Seite 6 COMfortel IP-DECT Messkoffer Warnung: Das Berühren defekter Anschlussleitungen kann zu einem lebensgefährlichen elektrischen Schlag führen. Auch Beschädigungen am Gehäuse und am Gerät selbst können lebensgefährlich sein. Schließen Sie die Anschlusskabel des Geräts nur an die dafür bestimmten Steckdosen an. ...
-
Seite 7: Bestimmungsgemäße Verwendung
COMfortel IP-DECT Messkoffer Bestimmungsgemäße Verwendung Wichtig: Produkte von Auerswald sind nicht dafür ausgelegt und sollten daher nicht für lebenserhaltende Systeme und/oder Anwendungen innerhalb nuklearer Einrichtungen eingesetzt werden. Einem Einsatz unserer Produkte für solche Anwendungen muss zwingend eine auf den Einzelfall... -
Seite 8: Technische Daten
2,8 W, max. 6,5 W bis zu 12 Sprachkanäle gleichzeitig zwischen VoIP-Übertragungskanäle Wireless-System und TK-Anlage bis zu 11 Sprachkanäle gleichzeitig zwischen Funkkanäle COMfortel WS-Base und COMfortel WS-400 IP Codecs G.711, G.726, G.729 (optional) Netzwerkanschluss Ethernet 10/100 Base T Kapazität... -
Seite 9: Comfortel Ws-R2
COMfortel IP-DECT Messkoffer COMfortel WS-R2 Betriebsspannung Steckernetzteil Leistungsaufnahme ca. 2 W Übertragungskanäle 2 Kanäle gleichzeitig Übertragungsprotokoll DECT/GAP Reichweite Bis zu 300 m im Freien, bis zu 50 m in Gebäuden Gehäuse Kunststoff, weiß Abmessungen (B x T x H) 100 mm x 100 mm x 38 mm Gewicht ca.160 g Betriebstemperatur... - Seite 10 COMfortel IP-DECT Messkoffer Abmessungen (B x H x T) 48 mm x 146 mm x 19 mm Gewicht ca. 110 g inkl. Akku Gewicht Ladeschale ca. 130 g Sicherheit COMfortel IP-DECT Messkoffer – Anleitung Version 3.0...
-
Seite 11: Copyright
© Auerswald GmbH & Co. KG, 38162 Cremlingen, 2014 Rückgabe des Messkoffers Die einzelnen Komponenten sind unverkäufliche Muster der Fa. Auerswald GmbH & Co. KG. Sie dienen ausschließlich zum Testaufbau und zur Messung der Funkabdeckung. Der Koffer und alle Komponenten sind nach erfolgter Messung, spätestens nach Ablauf des Leihstellungszeitraumes, in... -
Seite 12: Inhalt Des Messkoffers

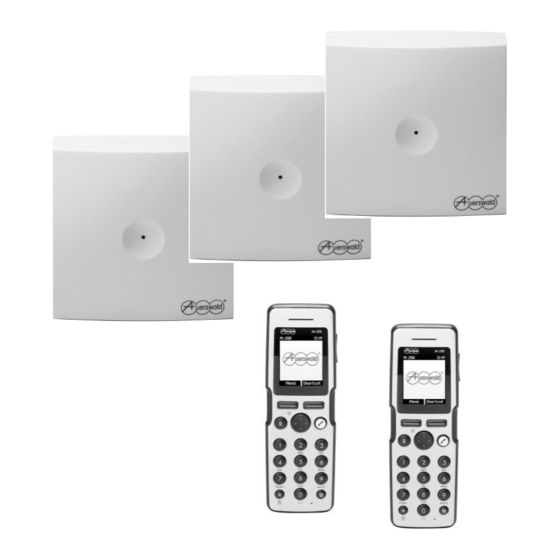

Inhalt des Messkoffers Der COMfortel IP-DECT Messkoffer enthält die folgenden Komponenten: • 1 x COMfortel WS-400 IP (inkl. Freischaltung als Mehrzellen-Server) • 2 x COMfortel WS-R2 • 2 x COMfortel M-200 (inkl. 2 x Ladeschale und 2 x Netzteil) • 3 x Akkupack (inkl. Ladegerät) •... -
Seite 13: Übersicht
COMfortel IP-DECT Messkoffer Übersicht Für die Messungen der Funkabdeckung werden ein IP-DECT Mehrzellen-Server (Kennzeichung „0“), zwei Mehrzellen-Repeater („1“ und „2“) sowie zwei DECT Handsets (M200-1 u. M200-2) verwendet. Alle im Messkoffer vorhandenen Geräte sind bereits für eine Messung vorkonfiguriert und sofort betriebsbereit. Abbildung 2: Verwendete Geräte Bezeichnung der Geräte Der IP-DECT Server und die Repeater sind beschriftet, damit eine... -
Seite 14: Dect-Handsets
Funkzellen im als hexadezimale Zahlen angezeigt. RPN 64 wird zum Beispiel im Handset als „40“ dargestellt. Gerät RPN (hex) Bezeichnung COMfortel WS-400 IP COMfortel WS-R2 COMfortel WS-R2 DECT-Handsets Die im Messkoffer enthaltenen DECT-Handsets sind bereits am IP- DECT System registriert. -
Seite 15: Zugangsdaten
COMfortel IP-DECT Messkoffer Zugangsdaten Die Konfiguration des IP-DECT Servers (RPN 0) erfolgt über die Weboberfläche. Die Geräte sind mit statischen Adressen vorkonfiguriert. Hinweis: Sie benötigen einen PC oder Laptop, der mit dem IP-DECT Netzwerk verbunden ist und eine IP-Adresse aus dem gleichen Subnetz (192.168.181.0/24) besitzt. - Seite 16 COMfortel IP-DECT Messkoffer Akkupacks Wenn Sie die Messung in Gebäuden ohne vorhandene Stromversorgung vornehmen müssen, haben Sie die Möglichkeit die Geräte auch wahlweise mit den mitgelieferten Akkupacks zu betreiben. Abbildung 3: Akkupack Hinweis: Die Betriebsdauer des IP-DECT Servers und der Repeater beträgt bei vollgeladenen Akkupacks ca.
-
Seite 17: Synchronisation
COMfortel IP-DECT Messkoffer Synchronisation Bei einem IP-DECT Mehrzellen-System müssen die einzelnen Funkzellen miteinander synchronisiert sein, damit die Handover- Funktion gegeben ist. Zur Vereinfachung der Messvorrichtung werden eine Basisstation und zwei Repeater verwendet. Somit handelt es sich bei dem Messaufbau nicht um ein vollwertiges Mehrzellensystem. Dennoch findet ein Handover zwischen den Funkzellen der Repeater statt. -
Seite 18: Grundlagen Ip-Dect Mehrzellen-System
COMfortel IP-DECT Messkoffer Grundlagen IP-DECT Mehrzellen-System Die Verteilung und die Positionierung der Basisstationen sind maßgeblich für die Funkabdeckung eines IP-DECT Mehrzellen-Systems verantwortlich. Eine Funkausleuchtung der geplanten Installation vor Ort hilft, die optimalen Standorte und die benötigte Anzahl der Basisstationen zu bestimmen. -
Seite 19: Überlappung Der Funkzellen
COMfortel IP-DECT Messkoffer • Die optimale Montagehöhe der Basisstationen liegt zwischen 1,8 m und 3,6 m bei einer Wandmontage. Wird die Basisstation von der Decke abgehängt, sollte sie in einer Höhe von ca. 10 m montiert werden. Eine zu geringe Montagehöhe führt zu Störungen durch umherlaufende Personen. -
Seite 20: Überlappung Zur Synchronisation
COMfortel IP-DECT Messkoffer Abbildung 5: Horizontale und vertikale Überlappungen Überlappung zur Synchronisation In einem IP-DECT Mehrzellen-System gibt es zwei verschiedene Gründe für die notwendigen Überlappungen der Funkzellen: • Unterstützung von Handover bei sich bewegenden DECT-Handsets • Synchronisation der Basisstationen Ohne eine Synchronisation der Basisstation ist kein Handover möglich. Die Synchronisation der IP-DECT Basisstation erfolgt ausschließlich über die Luftschnittstelle. -
Seite 21: Konfiguration Von Synchronisationsketten
COMfortel IP-DECT Messkoffer Konfiguration von Synchronisationsketten In einem IP-DECT Mehrzellen-System werden die Basisstationen als Synchronisationsketten konfiguriert. In einer Synchronisationskette wird die Synchronisation von Basisstation zu Basisstation weitergereicht. Jede Synchronisationskette muss mit dem Sync Master (RPN 0) synchronisiert sein, also eine Überlappung der Funkabdeckung haben. Abbildung 6 zeigt eine einfache Synchronisationskette, wobei RPN 3 zu RPN 2 zu RPN 1 und zum Sync Master RPN 0 synchronisieren. -
Seite 22: Primäre Und Sekundäre Synchronisationspfade
COMfortel IP-DECT Messkoffer Abbildung 7: Anordnung von 2 Synchronisationsketten Primäre und sekundäre Synchronisationspfade Eine Synchronisationskette lässt sich auch als Synchronisationspfad beschreiben. Hierbei sind „primäre“ und „sekundäre“ Pfade möglich, die im Falle des Ausfalls einer Basisstation weiterhin die Synchronisation und den Handover der Handsets ermöglichen. Abbildung 8: Primäre und sekundäre Synchronisationspfade COMfortel IP-DECT Messkoffer –... -
Seite 23: Länge Der Synchronisationsketten
COMfortel IP-DECT Messkoffer Wenn z. B. RPN 5 in der Abbildung 8 ausfällt, kann RPN 6 über den ursprünglichen Synchronisationspfad (RPN 6 > RPN 5 > RPN 4 > RPN 0) nicht mehr mit dem Sync Master synchronisieren. Durch die Konfiguration einer sekundären Synchronisationsquelle (RPN 3), ist die Synchronisation jedoch weiterhin gewährleistet. -
Seite 24: Erweiterung Der Gesprächskanaldichte
COMfortel IP-DECT Messkoffer Hinweis: Der Sync Master (RPN 0) sollte in der Mitte eines Gebäudes platziert werden. Dadurch wird erreicht, dass die Synchronisationsketten eine ähnliche Länge bekommen. Erweiterung der Gesprächskanaldichte In jeder Funkzelle einer IP-DECT Basisstation können maximal 11 gleichzeitige Gespräche geführt werden. Eventuell ist es jedoch notwendig, eine größere Gesprächskanaldichte zur Verfügung zu stellen. -
Seite 25: Messung Der Dect-Signale
COMfortel IP-DECT Messkoffer Messung der DECT-Signale Hinweis: Die in diesem Abschnitt angegebenen Signalstärken und Dämpfungen sind als Richtwerte zu verstehen. Unter realen Bedingungen können trotz Einhaltung der Richtwerte Störungen auftreten. Q-Wert Der Q-Wert (Signal Quality Factor, Signalqualität) ist ein Maß für die Bitfehlerrate bei der Kommunikation zwischen Basisstation und DECT- Handset. -
Seite 26: Rssi
COMfortel IP-DECT Messkoffer RSSI Der RSSI-Wert (Radio Signal Strength Indicator) ist ein relativer Wert für die Signalstärke des Signals einer Basisstation. Der RSSI-Wert wird von den Handsets für die Auswahl von alternativen Basisstationen verwendet. Auch der RSSI-Wert lässt sich mit dem COMfortel M-200 im Messmodus anzeigen. - Seite 27 COMfortel IP-DECT Messkoffer Sehr gut Ist die Dämpfung des Signals nicht größer als 10 dB ist, im Vergleich zu dem gemessenen Signal direkt neben der Basisstation, ist die Qualität als sehr gut zu bezeichnen. In diesem Fall werden nur selten Störgeräusche oder Klicks wahrzunehmen sein.
-
Seite 28: Messmodus Im Handset Einschalten
COMfortel IP-DECT Messkoffer Messmodus im Handset einschalten Die Handsets COMfortel M-200 verfügen über einen integrierten Messmodus. Hinweis: Die DECT-Handsets sind nicht kalibriert. Aus diesem Grund sind Abweichungen bei den Messungen mit den verschiedenen Handsets möglich. Die Messungen sollten deshalb grundsätzlich mit dem jeweils anderen Handset überprüft werden. -
Seite 29: Darstellung Der Messwerte
COMfortel IP-DECT Messkoffer Sobald das Handset gültige Daten empfangen hat, werden die aktuellen Messwerte angezeigt. Darstellung der Messwerte COMfortel IP-DECT Messkoffer – Anleitung Version 3.0... -
Seite 30: Berechnung Des Grenzwerts Für Funkabdeckung
COMfortel IP-DECT Messkoffer Berechnung des Grenzwerts für Funkabdeckung Hinweis: Das DECT-Handset zeigt im Messmodus in der Regel nur 95 % der tatsächlichen Signalstärke an. Bei der Berechnung des Grenzwertes und für die Bestimmung der Funkabdeckung ist dieses zu berücksichtigen. Als Richtwert für die Bestimmung der Grenze der Funkabdeckung einer Basisstation gilt eine Dämpfung der Signalstärke von 25 dB. -
Seite 31: Auswahl Des Montageorts Der Basisstationen
COMfortel IP-DECT Messkoffer Auswahl des Montageorts der Basisstationen Die Bestimmung des Montageortes einer Basisstation hat großen Einfluss auf die Funktionalität des gesamten IP-DECT Mehrzellen- Systems. Nicht empfohlene Montageorte • Basisstation möglichst weit von reflektierenden Gegenständen (z. B. Metallwänden) montieren • Nicht auf Pfeilern •... -
Seite 32: Dämpfung Verschiedener Materialien
COMfortel IP-DECT Messkoffer Sich bewegende Hindernisse • Personen • Tiere • Fahrzeuge • Fahrstühle Dämpfung verschiedener Materialien Baumaterialen wirken sich, je nach Beschaffenheit, unterschiedlich auf die Reichweite des Signals einer Basisstation aus. Unter optimalen Bedingungen beträgt die maximale Funkreichweite einer Basisstation ca. 300 m. Befindet sich zwischen der Basisstation und dem Handset z. -
Seite 33: Montagerichtung
COMfortel IP-DECT Messkoffer Drahtglaswand 84 % Betonwand 25 bis 30 cm 88 % bis 97,5 % Stahlbetondecke (Industrie) 91 % bis 96 % Betonwand doppelt, 2 x 20 cm 97,5 % 2 Stahlbetondecken 100 % Stahlwände deckenhoch, 3,5m Abstand 100 % Zusätzlich ist zu berücksichtigen, dass feuchte Baumaterialen die Reichweite weiter einschränken. -
Seite 34: Standortanalyse Und Ausleuchtung
COMfortel IP-DECT Messkoffer Standortanalyse und Ausleuchtung Bevor Sie mit der Standortanalyse beginnen, klären Sie mit dem Kunden zunächst die Erwartungen an das neue IP-DECT Mehrzellen- System. Hierbei sollten Sie die folgenden Dokumente und Informationen sammeln: • Beschaffen Sie sich Lage- und Gebäudepläne. •... - Seite 35 COMfortel IP-DECT Messkoffer • Laden Sie die Akkupacks, wenn Sie nicht die Steckernetzteile für die die Stromversorgung von WS-400 IP und WS-R2 verwenden möchten • Schließen Sie den IP-DECT Server WS-400 IP an die Stromversorgung durch Steckernetzteil oder Akkupack an (Fehler! Es wurde kein Textmarkenname vergeben.).
-
Seite 36: Erstellung Einer Dokumentation
COMfortel IP-DECT Messkoffer Erstellung einer Dokumentation Die folgenden Informationen sollten Sie sorgfältig dokumentieren: • Vereinbaren Sie mit dem Kunden Bereiche, in denen keine Funkabdeckung verfügbar sein wird. • Tragen Sie die Ergebnisse der Ausleuchtung, z. B. gemessene RSSI-Werte an den verschiedenen Orten, in den Gebäude- und Lageplan ein. - Seite 37 COMfortel IP-DECT Messkoffer • Bestimmen Sie zunächst Montageorte für die Mess-Basisstation an den äußeren Ecken und Kanten der Fläche. • Befestigen Sie die erste Mess-Basisstation (RPN 0, WS-400 IP) am Punkt 1 (P1) in einer Höhe von ca. 2,5 m und beginnen Sie mit der Messung der Signalstärke.
- Seite 38 COMfortel IP-DECT Messkoffer • Nachdem Sie Funkabdeckungen im Lageplan notiert haben, können Sie die Position der produktiven Basisstationen bestimmen. Die produktiven Basisstationen werden im Schnittpunkt der Funkabdeckung der Mess-Basisstationen montiert. • Wiederholen Sie den Vorgang für die weiteren Punkte P3 und P4 am Rand der Fläche.
-
Seite 39: Ausleuchtung Einer Großen Fläche
COMfortel IP-DECT Messkoffer Ausleuchtung einer großen Fläche In manchen Installations-Szenarien wird es nicht möglich sein, dass die Funkabdeckung der Mess-Basisstationen an den vorgesehenen Standorten sich nicht überschneiden. In diesem Fall gehen Sie bitte folgendermaßen vor: • Markieren Sie die Eckpunkte der zu versorgenden Fläche auf dem Lageplan mit P1 und P2. -
Seite 40: Ausleuchtung Eines Mehrgeschossigen Gebäudes
COMfortel IP-DECT Messkoffer • Markieren Sie die Punkte, an denen sich die Grenzen der vorläufigen produktiven Basisstationen und die Außenwände sich schneiden. • Verwenden Sie diese Schnittpunkte, um den Standort der dritten produktiven Basisstation zu bestimmen. Ausleuchtung eines mehrgeschossigen Gebäudes Es gibt zwei Ansätze für die Ausleuchtung eines mehrgeschossigen Gebäudes. - Seite 41 COMfortel IP-DECT Messkoffer 2. Beim zweiten Ansatz montieren Sie eine Basisstation auf einer Etage und messen die Funkabdeckung in den benachbarten Etagen. Aufgrund der Messungen in den benachbarten Etagen müssen die Standorte der Basisstationen eventuell mehrfach angepasst werden. Dieses Verfahren ist besonders geeignet, wenn keine hohe Gesprächskanaldichte erforderlich ist und weniger Basisstationen verwendet werden sollen.
