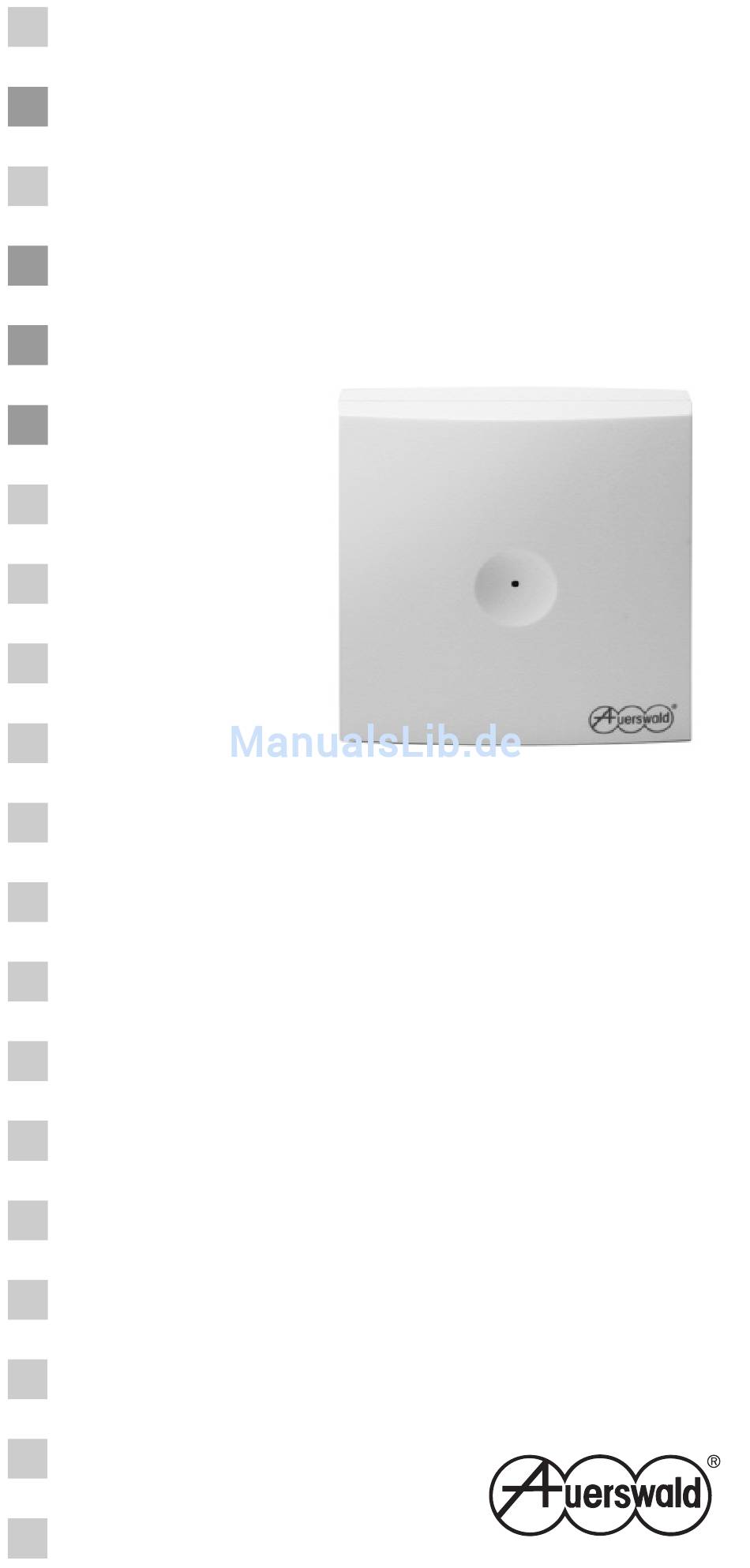

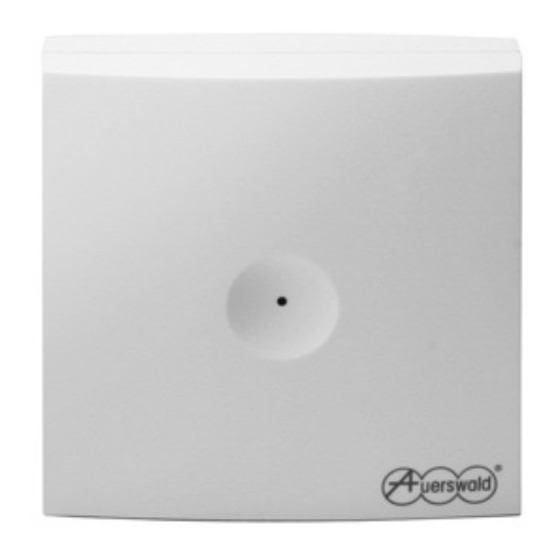

- Seite 1 Inbetriebnahmeanleitung Setup Guide IP-DECT Repeater COMfortel€ WS-R2 COMfortel€ WS-R4...
-
Seite 3: Inhaltsverzeichnis
Copyright und Marken............10 Vorbereitung ................11 COMfortel WS-R2/WS-R4 an der Wand montieren....11 Inbetriebnahme ..............13 COMfortel WS-R2/WS-R4 für die Einrichtung vorbereiten ..13 COMfortel WS-R2/WS-R4 einrichten........14 COM-Port einstellen............15 COMfortel WS-R2/WS-R4 einrichten ......... 15 COMfortel WS-R2/WS-R4 anschließen ........17 Anhang ................... - Seite 4 Additional instructions ............23 The latest information............23 Copyright and trademarks..........23 Preparation................24 Mounting the COMfortel WS-R2/R4 on the Wall ..... 24 Commissioning..............26 Preparing the COMfortel WS-R2/R4 for Configuration .... 26 Configuring the COMfortel WS-R2/R4........27 Configuring the COM port ..........28 Setting up the COMfortel WS-R2/R4 .........
-
Seite 5: Wichtige Informationen
Wichtige Informationen Wichtige Informationen Dieser Abschnitt enthält die für einen sicheren Betrieb notwendi- gen Informationen. Bevor Sie den COMfortel WS-R2/WS-R4 in Betrieb nehmen, lesen Sie unbedingt die hier aufgeführten Sicherheitshinweise und machen Sie sich mit der bestimmungs- gemäßen Verwendung des Geräts sowie den technischen Daten vertraut. - Seite 6 Schlag führen oder das Gerät beschädigen oder zerstö- ren. Verzichten Sie während eines Gewitters auf das Trennen und Anschließen von Leitungen. Lassen Sie von einer Elektrofachkraft alle Kabel innerhalb des Gebäudes verlegen. Schützen Sie die Geräte durch Installation eines Überspan- nungsschutzes. COMfortel WS-R2/WS-R4 - Inbetriebnahme V03 02/2015...
-
Seite 7: Bestimmungsgemäße Verwendung
Sie Ihren Fachhändler. Lesen Sie die zum Gerät gehörenden Anleitungen und bewahren Sie diese zum späteren Gebrauch auf. Bei den Geräten COMfortel WS-R2/WS-R4 handelt es sich um IP-DECT Mehrzellen-Repeater. Der COMfortel WS-R2/WS-R4 vergrößert die Reichweite einer COMfortel WS-Base Mehrzellen-Basis. -
Seite 8: Technische Daten
Wichtige Informationen Wichtig: Für die Einrichtung des COMfortel WS-R2/WS-R4 wird das folgende Zubehör benötigt: Repeater-Programmier-Kit ServiceTool (Programmier-Software) Hinweise: Das Repeater-Programmier-Kit erhalten Sie im Fachhandel. Die Programmier-Software ServiceTool finden Sie im Internet (siehe www.auerswald.de/service). Zubehör und Serviceteile erhalten Sie im Fachhandel oder im Internetshop distriCOM (siehe www.districom.de). -
Seite 9: Umwelthinweis
Wenn Sie möchten, dass wir Ihnen die Entsorgung abnehmen, senden Sie das Gerät an uns zurück. Unfreie Sendungen können wir leider nicht annehmen. Energieverbrauch Ihr Auerswald-Gerät verbraucht automatisch nur die unbedingt notwendige Energie. Beachten Sie trotzdem die folgenden Ener- giesparhinweise: Der Energieverbrauch der Telefoninstallation hängt erheblich von den angeschlossenen Telefonen und End- geräten ab. -
Seite 10: Aktuelles
Mitteilung des Inhalts, auch auszugsweise, ist nur mit unserer ausdrücklichen Genehmigung gestattet. Zuwiderhand- lung verpflichtet zu Schadenersatz. Alle Rechte vorbehalten. ˆ Auerswald GmbH & Co. KG, 38162 Cremlingen, 2015 Alle genannten Marken sind Eigentum der jeweiligen Hersteller. COMfortel WS-R2/WS-R4 - Inbetriebnahme V03 02/2015... -
Seite 11: Vorbereitung
Vorbereitung Vorbereitung Dieser Abschnitt beschreibt die vor der Inbetriebnahme des Geräts notwendigen Vorbereitungen. COMfortel WS-R2/WS-R4 an der Wand mon- tieren Der COMfortel WS-R2/WS-R4 ist für die Wandmontage in geschlossenen, trockenen Räumen vorgesehen. Voraussetzungen – Werkzeug und Material: Bohrmaschine und Schraubendreher Die im Lieferumfang enthaltenen Schrauben und Dübel... - Seite 12 5 mm Abstand von der Wand hat. Hängen Sie das Gerät auf die Schrauben und ziehen Sie es an der Wand nach unten bis zum Anschlag. Hinweis: Beachten Sie beim Aufhängen, dass die Schrauben nicht die Platine berühren. COMfortel WS-R2/WS-R4 - Inbetriebnahme V03 02/2015...
-
Seite 13: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Dieser Abschnitt beschreibt Inbetriebnahme COMfortel WS-R2/WS-R4. Dazu gehören die Vorbereitung des Geräts, die Erstellung einer ersten Konfiguration und das Anschließen. Übersicht Inbetriebnahme COMfortel WS-R2/WS-R4 für die Einrichtung vorbereiten (Seite COMfortel WS-R2/WS-R4 einrichten COM-Port einstellen (Seite COMfortel WS-R2/WS-R4 einrichten (Seite COMfortel WS-R2/WS-R4 anschließen... -
Seite 14: Comfortel Ws-R2/Ws-R4 Einrichten
Die LED auf der Vorderseite des Gehäuses blinkt rot. Der Repeater wird gestartet und kann mit dem Service- Tool eingerichtet werden. COMfortel WS-R2/WS-R4 einrichten Hinweis: Detaillierte Informationen zur Einrichtung des COMfortel WS-R2/WS-R4 finden Sie in der Hilfe des Service Tools. COMfortel WS-R2/WS-R4 - Inbetriebnahme V03 02/2015... -
Seite 15: Com-Port Einstellen
Wählen Sie in der Liste Comport Setting den COM-Port, der im PC für den USB/RS-232-Adapter eingestellt ist (siehe Ge- rätemanager des PCs). Wählen Sie unter Baudrate die Option COMfortel WS-R2/ R4 (9600 baud). Klicken Sie auf Set Comport. Der Repeater verbindet sich mit dem PC. In der Status- zeile wird Repeater connected angezeigt. - Seite 16 > Wireless Server. Number of channels to transfer (Busy Bit): Geben Sie die Anzahl der Sprachkanäle ein, die der Repeater ver- waltet (COMfortel WS-R2 max. 2 Kanäle, COMfortel WS- R4 max. 4 Kanäle). Base station to synchronize on: Geben Sie die Nummer der Mehrzellen-Basis ein, mit der sich der Repeater syn- chronisiert.
-
Seite 17: Comfortel Ws-R2/Ws-R4 Anschließen
Stecken Sie den Stecker des Steckernetzteils in die RJ-10- Buchse auf der Unterseite des Geräts. Stecken Sie das Steckernetzteil in eine frei zugängliche 230- V-Netzsteckdose. Der Repeater synchronisiert sich mit der Mehrzellen-Ba- sis. Die LED auf der Vorderseite des Gehäuses leuchtet rot. COMfortel WS-R2/WS-R4 - Inbetriebnahme V03 02/2015... -
Seite 18: Anhang
Anhang Anhang Haben Sie Ihren COMfortel WS-R2/WS-R4 in Betrieb genommen und eingerichtet, finden Sie in diesem Abschnitt über Bedienung und Einrichtung hinausgehende nützliche Informationen. COMfortel WS-R2/WS-R4 reinigen Reinigen Sie das Gehäuse mit einem leicht feuchten Tuch • oder einem Antistatiktuch.
