Optima S Technisches Handbuch Seite 54

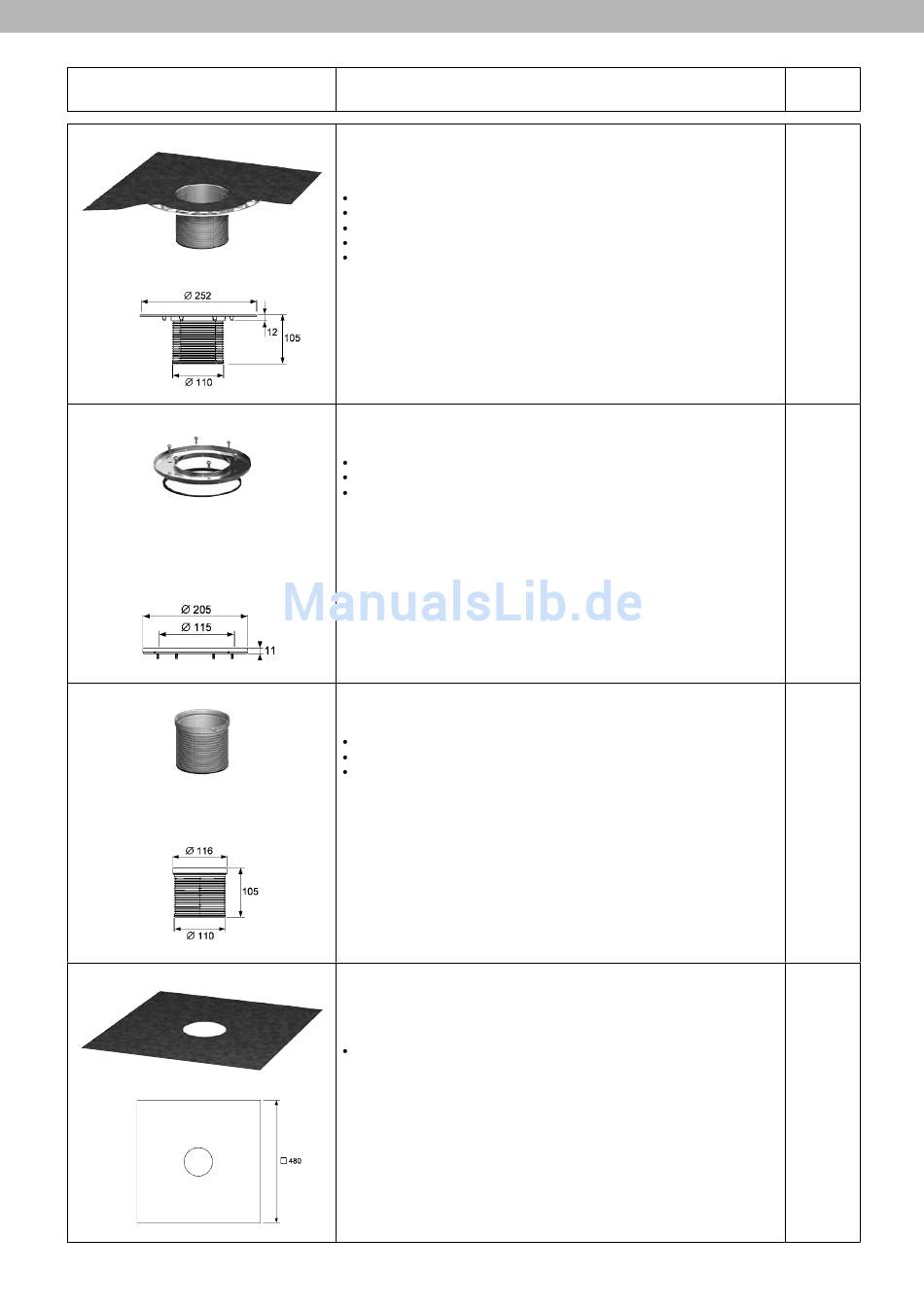

Abbildung Beschreibung
Aufsatzstückverlängerung inkl. Dünnbettflansch
Aufsatzstück mit Dünnbettflansch aus Kunststoff (ABS) und Dichtmanschette für
Dünnbettabdichtung bestehend aus:
Flansch mit Vlieskaschierung für Dünnbett- oder bahnenförmigen Abdichtungen
inkl. O-Ring-Dichtung
Außendurchmesser = 110 mm
Verstellbereich von 12,5 bis 94,5 mm
Dichtmanschette aus wasserundurchlässigem Polypropylen,
Abmessung 480 x 480 mm
Pressring mit Schrauben und Dichtung
Set Pressdichtungsring für die Ausführung von Klemmflanschverbindungen
Pressring aus Edelstahl (V2 A) mit vorgebohrtem Lochkreis
Dichtring aus Zellkautschuk
6 Stück Edelstahlschrauben 5,0 x 12 mm
Aufsatzstückverlängerung
Aufsatzstückverlängerung aus Kunststoff (ABS)
inkl. O-Ring-Dichtung
Außendurchmesser = 110 mm
Verstellbereich von 8 bis 85 mm
Dichtvlieszuschnitt für Dünnbettabdichtung
Dichtmanschette für die Anbindung von Dünnbettabdichtungen aus
Polypropylen (Ober- und Unterseite) und innenliegender wasserundurchlässiger
Polyethylen-Folie.
Abmessung = 480 x 480 mm
- 54 -
Art-Nr.
18720009
18720010
18720011
18720012
