Optima S Technisches Handbuch Seite 4

OPTIMA Duschrinnen und Zubehör

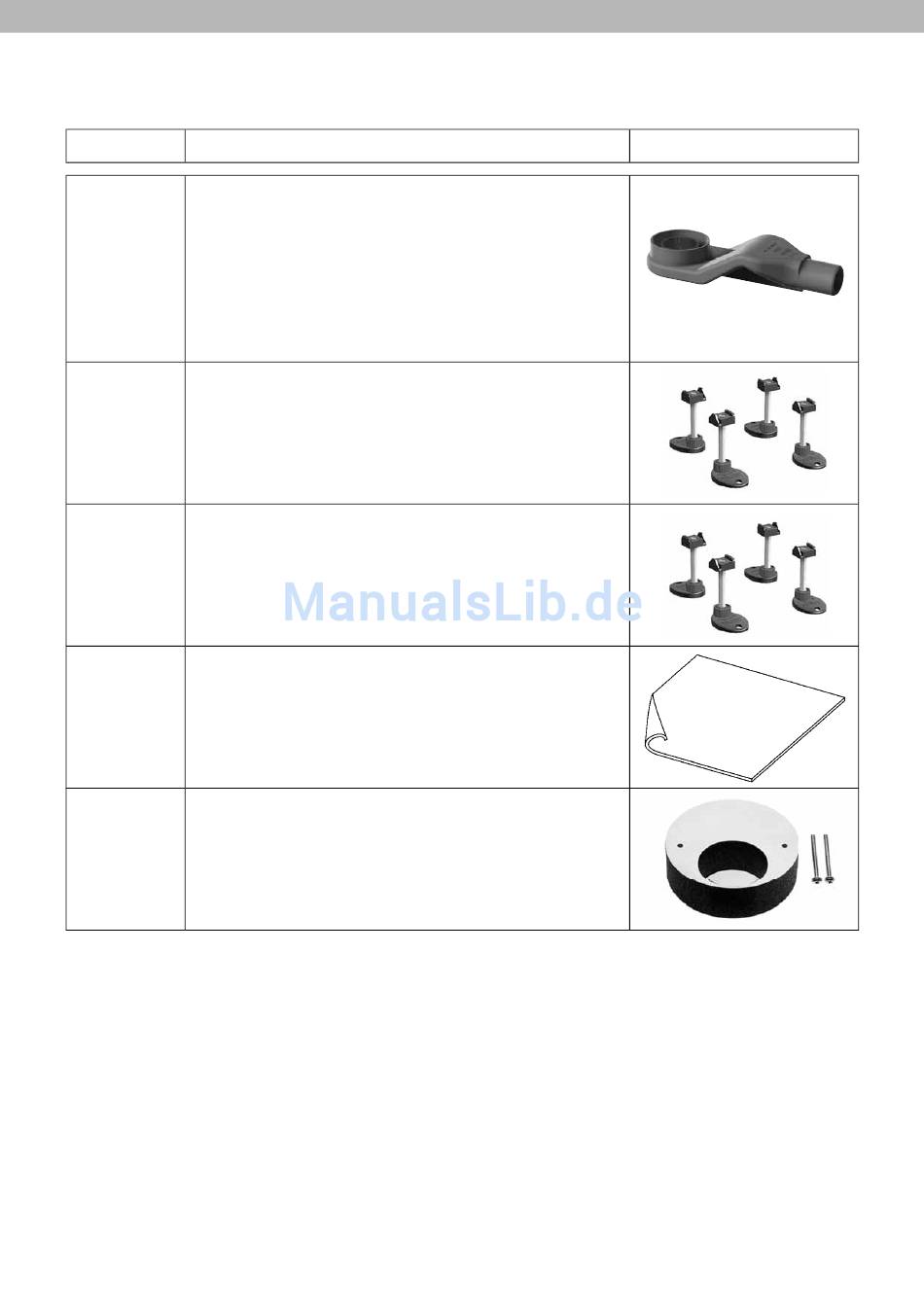

Art-Nr. Beschreibung
650004OPT OPTIMA Ablauf für Rinne, DN 40 superfl ach
Ablauf zur schwenkbaren Montage am Rinnenkörper. Zum seitlichen Anschluss
an DN 40 Abwasserleitung mit entnehmbaren Siphontauchrohr.
Aufbauhöhe Unterkante Ablauf bis Oberkante Duschrinne: 67 mm, Ablaufl eis-
tung der Duschrinne mit OPTIMA Designrost: 0,5 l/s
(Ohne Tauchrohr: 0,6 l/s), Reduzierte Sperrwasserhöhe: 30 mm (Ohne Tauchrohr:
20 mm)
Achtung: Auf Grund der geringen Bauhöhe ist keine ausreichende Estrichüberde-
ckung im Bereich des Ablaufes möglich. Daher ist der Ablauf ausschließlich mit
großformatigen Fliesen und mit Gewebe zur Rissüberbrückung zu verwenden.
Nicht rollstuhlbefahrbar.
660003OPT OPTIMA Montagefüße schallentkoppelt (4 Stück) für Ablauf fl ach und norm
zum Anbau an den Rinnenkörper der OPTIMA Duschrinne, zur einfachen Höhen-
ausrichtung des Rinnenkörpers bei Rohbaumontage.
Verstellbereich Unterkante Fuß bis OKFFB = 92-139 mm.
660004OPT OPTIMA Montagefüße schallentkoppelt (4 Stück) für Ablauf max
zum Anbau an den Rinnenkörper der OPTIMA Duschrinne, zur einfachen Höhen-
ausrichtung des Rinnenkörpers bei Rohbaumontage.
Verstellbereich Unterkante Fuß bis OKFFB = 137-184 mm.
660001OPT OPTIMA Schallschutzmatte
die OPTIMA-Schallschutzmatte ist in der Größe 1,25 m x 1,25 m erhältlich. Hier-
mit können die meisten Duschaufbauten realisiert werden. Bei größeren Duschen
oder dem Wunsch die Matte im gesamten Bad zu verlegen, müssen mehrere
Schallschutzmatten nebeneinander auf dem Rohbaufußboden verlegt werden.
Beim Material handelt es sich um eine druckfeste, alterungs- und verrottungsfes-
te Schallschutzmatte, die aus granulierten, hochfesten Gummikörnern hergestellt
wird. Sie wird unter den gesamten Bereich der bodenebenen Dusche ausgelegt.
660006OPT OPTIMA Brandschutz-Set für Rinnen, Feuerwiderstandsklasse EI 120
- 4 -
