  • Seite 1 Sanitär OPTIMA Bodengleiche Duschsysteme Technisches Handbuch...

  • Seite 2: Inhaltsverzeichnis

    Montageanleitung OPTIMA S Duschboard mit Ablauf waagerecht 15-19 Brandschutz OPTIMA S OPTIMA S Duschboard Auslaufmodell 21-24 Montageanleitung OPTIMA S Duschboard mit Ablauf senkrecht Auslaufmodell 25-30 OPTIMA S Duschboard Superfl ach Auslaufmodell 31-32 Montageanleitung OPTIMA S Duschboard superfl ach Auslaufmodell 33-34 OPTIMA L Duschboards OPTIMA L Duschboard mit Rinne, vierseitiges Gefälle...

  • Seite 3: Optima Duschrinnen Und Zubehör

    Ablauf zur drehbaren Montage am Rinnenkörper, zum seitlichen Anschluss an DN 70 Abwasserleitung, mit demontierbarem Siphontauchrohr. Aufbauhöhe Unterkante Ablauf bis Oberkante Duschrinne = 148 mm. Ablaufl eistung der Duschrinne mit OPTIMA Designrost ohne Überstau = 1,2 l/s. Sperrwasserhöhe = 50 mm. 650003OPT OPTIMA Ablauf für Rinne senkrecht DN 50 nach DIN EN 1253...
  • Seite 4 Verstellbereich Unterkante Fuß bis OKFFB = 137-184 mm. 660001OPT OPTIMA Schallschutzmatte die OPTIMA-Schallschutzmatte ist in der Größe 1,25 m x 1,25 m erhältlich. Hier- mit können die meisten Duschaufbauten realisiert werden. Bei größeren Duschen oder dem Wunsch die Matte im gesamten Bad zu verlegen, müssen mehrere Schallschutzmatten nebeneinander auf dem Rohbaufußboden verlegt werden.

  • Seite 5: Montageanleitung Optima Duschrinnen

    OPTIMA Duschrinnen OPTIMA S Montageanleitung OPTIMA Duschrinnen Hinweis zu 650004OPT siehe Seite 9 min. 67 650004OPT min. 95 650000OPT min. 120 650001OPT min. 148 650002OPT min. 65 650003OPT - 5 -...
  • Seite 6 - 6 -...
  • Seite 7 OPTIMA Duschrinnen OPTIMA S - 7 -...
  • Seite 8 - 8 -...
  • Seite 9 OPTIMA Duschrinnen Montageanleitung OPTIMA Bodenablauf 650004OPT DN 40 650004OPT 90° 90° 20 x 20 cm - 9 -...

  • Seite 10: Optima S Duschboard Schnittdarstellung

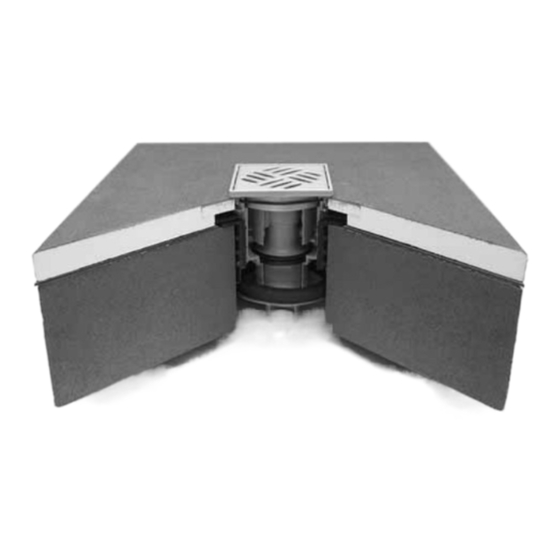

    OPTIMA S OPTIMA S Duschboard Schnittdarstellung Bodenablauf DN40 waagerecht Sperrwasserhöhe 30 mm Mindestaufbauhöhe ohne Verklebung 80 mm (bei Abmessung 900x900x40 mm Ablauf mittig) Bodenablauf DN50 waagerecht Sperrwasserhöhe 50 mm Mindestaufbauhöhe ohne Verklebung 95 mm (bei Abmessung 900x900x40 mm Ablauf mittig) Bodenablauf DN50 senkrecht Sperrwasserhöhe 50 mm...
  • Seite 11 Ablauf mit Ablauf mit Ablauf waagerecht waagerecht senkrecht (o. Verklebung) (o. Verklebung) (o. Verklebung) SK32102OPT SK32104OPT SK32100OPT OPTIMA S Duschboard, quadratisch/Ablauf mittig SK32010SETOPT 800x 800x40 mm mittig SK32012SETOPT 900x 900x40 mm mittig SK32014SETOPT 1000x1000x45 mm mittig SK32018SETOPT 1200x1200x45 mm...
  • Seite 12 (o. Verklebung) (o. Verklebung) SK32102OPT SK32104OPT SK32100OPT OPTIMA S Duschboard, viertelkreis/Ablauf außermittig SK32050SETOPT 900x 900x45 mm 200/200 SK32052SETOPT 1000x1000x45 mm 200/200 Schenkelmaße/Radius bei OPTIMA S Duschboard, viertelkreis Art.-Nr. Maß Maß Maß Maß Radius SK32050SETOPT SK32052SETOPT 1000 1000 OPTIMA S Bodenablauf...
  • Seite 13 OPTIMA S OPTIMA S Duschboard NEU ab April 2012 Art.-Nr. Bezeichnung OPTIMA S Designroste aus Edelstahl poliert für Standard-Kunststoffaufsatzrahmen 130x130x8,5 mm SK32112OPT OPTIMA S Duschboard - Designrost 120x120x4 mm SK32110OPT Quadrato Designrost (nur passend für OPTIMA S Duschboard) 120x120x4 mm OPTIMA S Aufsatzstück...
  • Seite 14 Sonderbestellungen OPTIMA S Duschboard mit Unterbauelement 95 mm (1 x 40 mm, 1 x 55 mm) 1. Quadratisch/rechteckig 2. Viertelkreis 3. Fünfeck Menge Stück Menge Stück Menge Stück Maße Maße Maße (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
  • Seite 15 OPTIMA S Montageanleitung OPTIMA S Duschboard mit Ablauf waagerecht Art.: SK32104OPT Art.: SH32310OPT Art.: SK32102OPT Achtung! Duschablauf nicht vor Montage an das Duschelement befestigen! Nach „clic“ nicht mehr lösbar! s = Stärke - 15 -...
  • Seite 16 Art.: SH32310OPT Art.: SH32310OPT Achtung! Duschablauf nicht vor Montage an das Duschelement befestigen! Nach „clic“ nicht mehr lösbar! - 16 -...
  • Seite 17 OPTIMA S Art.: SH32316OPT 10 m Art.: SH32313OPT Art.: SH32320OPT Art.: SH32322OPT Art.: SH32313OPT - 17 -...
  • Seite 18 Montageanleitung OPTIMA S Duschboard mit Ablauf senkrecht Art.: SK32100OPT Art.: SK32310OPT Achtung! Duschablauf nicht vor Montage an das Duschelement befestigen! Nach „clic“ nicht mehr lösbar! Art.: SK32310OPT - 18 -...
  • Seite 19 OPTIMA S Art.: SK32356OPT Achtung! Duschablauf nicht vor Montage an das Duschelement befestigen! Art.: SK32310OPT Nach „clic“ nicht mehr lösbar! Art.: SK32310OPT Art.: SH32316OPT 10 m Art.: SK32310OPT Art.: SH32320OPT Art.: SH32322OPT Art.: SK32310OPT - 19 -...
  • Seite 20 Brandschutz Für die OPTIMA S Duschboards NEU ist ein Brandschutzsystem verfügbar. Zum Beispiel ist bei Anforderungen an die Feuerwiderstandsklasse der Massivdecke, Dicke > 150 mm erforderlich, die zulassungskonforme Montage Bodenabläufe gem. der allgemeinen bauaufsichtlichen Zulassung Z-19.17 – 1719 sowie der gutachterlichen Stellungnahme 198-PG-2010 zu beachten.
  • Seite 21 Ablauf mit Ablauf mit Ablauf waagerecht waagerecht senkrecht (o. Verklebung) (o. Verklebung) (o. Verklebung) SA32102OPT SA32104OPT SA32100OPT OPTIMA S Duschboard, quadratisch/Ablauf mittig SA32010SETOPT 800x 800x40 mm mittig SA32012SETOPT 900x 900x40 mm mittig SA32014SETOPT 1000x1000x45 mm mittig SA32018SETOPT 1200x1200x45 mm...
  • Seite 22 (o. Verklebung) (o. Verklebung) SA32102OPT SA32104OPT SA32100OPT OPTIMA S Duschboard, viertelkreis/Ablauf außermittig SA32050SETOPT 900x 900x45 mm 200/200 SA32052SETOPT 1000x1000x45 mm 200/200 Schenkelmaße/Radius bei OPTIMA S Duschboard, viertelkreis Art.-Nr. Maß Maß Maß Maß Radius SA32050SETOPT SA32052SETOPT 1000 1000 OPTIMA S Bodenablauf SA32102OPT Bodenablauf DN 50 waagerecht aus Kunststoff nach DIN EN 1253;...

  • Seite 23: Optima S Duschboard - Zubehör

    OPTIMA S OPTIMA S Duschboard – Zubehör Art.-Nr. Bezeichnung OPTIMA S Designroste SA32112OPT OPTIMA S Designrost Edelstahl poliert, 95x95x4,0 mm SA32110OPT Designrost Quadrato Edelstahl poliert, 95x95x4,0 mm OPTIMA S Kunststoffaufsatzrahmen SA32120OPT Kunststoffaufsatzrahmen 100x100x7 mm, für den Höhenausgleich in 7 mm Schritten OPTIMA S Montagezubehör...
  • Seite 24 Sonderbestellungen OPTIMA S Duschboard mit Unterbauelement 75 mm (1 x 20 mm, 1 x 55 mm) 1. Quadratisch/rechteckig 2. Viertelkreis 3. Fünfeck Menge Stück Menge Stück Menge Stück Maße Maße Maße (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
  • Seite 25 OPTIMA S Montageanleitung OPTIMA S Duschboard mit Ablauf senkrecht Auslaufmodell Lieferbar bis März 2012 Art.: SK32310OPT Art.: SK32310OPT Art.: SK32302OPT - 25 -...
  • Seite 26 Art.: SH32310OPT Art.: SH32316OPT 10 m Art.: SH32313OPT - 26 -...
  • Seite 27 OPTIMA S Art.: SH32320OPT Art.: SH32316OPT 10 m Art.: SH32322OPT Art.: SH32313OPT Art.: SH32313OPT - 27 -...
  • Seite 28 Montageanleitung OPTIMA S Duschboard mit Ablauf waagerecht Auslaufmodell Lieferbar bis März 2012 Art.: SH32310OPT Art.: SH32310OPT Art.: SH32310OPT - 28 -...
  • Seite 29 OPTIMA S Art.: SH32310OPT Art.: SH32316OPT 10 m Art.: SH32313OPT - 29 -...
  • Seite 30 Art.: SH32320OPT Art.: SH32316OPT 10 m Art.: SH32322OPT Art.: SH32313OPT Art.: SH32313OPT - 30 -...

  • Seite 31: Optima S Duschboard Superfl Ach Auslaufmodell

    Beschreibung Maß A Maß B Aufbauhöhe Position in mm in mm in mm Ablauf mit Ablauf waagerecht OPTIMA S Duschboard Superfl ach, quadratisch/Ablauf mittig FLAT9090 OPT 900x900x65 mm mittig FLAT100100 OPT 1000x1000x67 mm 1000 1000 mittig FLAT120120 OPT 1200x1200x70 mm...

  • Seite 32: Optima S Duschboard Superfl Ach - Zubehör

    OPTIMA S Duschboard Superfl ach – Zubehör Art.-Nr. Bezeichnung OPTIMA S Designroste aus Edelstahl poliert für Standard Kunststoffaufsatzrahmen 130x130x12 mm SK32112OPT OPTIMA S Duschboard Superfl ach - Designrost 120x120x4 mm SK32110OPT Quadrato Designrost (nur passend für OPTIMA S Duschboard Superfl ach) 120x120x4 mm OPTIMA S Aufsatzstück...

  • Seite 33: Montageanleitung Optima S Duschboard Superfl Ach Auslaufmodell

    OPTIMA S Montageanleitung OPTIMA S Duschboard Superfl ach Auslaufmodell Lieferbar bis März 2012 Art.: SH32310OPT - 33 -...
  • Seite 34 Art.: SH32310OPT Art.: SH32322OPT - 34 -...

  • Seite 35: Optima L Duschboard Mit Rinne, Vierseitiges Gefälle

    Rinnen- länge/ (o. Verklebung) (o. Verklebung) Einbau Sperrwasser- Sperrwasser- sichtbare Rinne höhe 25 mm höhe 50 mm Länge OPTIMA L Duschboard mit Rinne, vierseitiges Gefälle, ohne Designrost LINE1T80100OPT 1000 600/555 LINE1T80120OPT 1200 600/555 LINE1T9090OPT 700/655 LINE1T90100OPT 1000 700/655 LINE1T90120OPT...
  • Seite 36 Montageanleitung OPTIMA L Duschboard mit Rinne, vierseitiges Gefälle Art.: SH32310OPT Art.: SH32310OPT Art.: SH32310OPT s = Stärke - 36 -...
  • Seite 37 OPTIMA L Art.: SH32310OPT - 37 -...
  • Seite 38 Art.: SH32310OPT Art.: SH32310OPT - 38 -...
  • Seite 39 OPTIMA L Art.: SH32313OPT Art.: SH32313OPT Art.: SH32322OPT - 39 -...

  • Seite 40: Optima L Duschboard Mit Rinne, Einseitiges Gefälle

    Rinnen- länge/ (o. Verklebung) (o. Verklebung) Einbau Sperrwasser- Sperrwasser- sichtbare Rinne höhe 25 mm höhe 50 mm Länge OPTIMA L Duschboard mit Rinne, einseitiges Gefälle, ohne Designrost LINE2T80120OPT 1200 800/755 LINE2T9000OPT 900/855 LINE2T90120OPT 1200 900/855 LINE2T90140OPT 1400 900/855 LINE2T10080OPT...
  • Seite 41 OPTIMA L Montageanleitung OPTIMA L Duschboard mit Rinne, einseitiges Gefälle Art.: SH32310OPT Art.: SH32310OPT Art.: SH32310OPT s = Stärke - 41 -...
  • Seite 42 Art.: SH32310OPT Art.: SH32310OPT Art.: SH32310OPT - 42 -...
  • Seite 43 OPTIMA L Art.: SH32310OPT Art.: SH32310OPT - 43 -...
  • Seite 44 Art.: SH32322OPT Art.: SH32313OPT Art.: SH32313OPT - 44 -...

  • Seite 45: Sonderbestellungen Optima L Duschboard Mit Rinne

    OPTIMA L Sonderbestellungen OPTIMA L Duschboard mit Rinne mit Unterbauelement 2-teilig, 20 mm und 70 mm 1. Vierseitiges Gefälle 2. Einseitiges Gefälle (empfohlen für die Montage in der Ecke (empfohlen für Nischeneinbau, Fliesen oder vor der Wand, damit kein können ohne Gefällekeil verlegt werden)

  • Seite 46: Optima L Duschboard Mit Acryloberfl Äche

    Ablauf in mm in mm waagerecht (o. Verklebung) Sperrwasserhöhe 50 mm Fertigfußboden OPTIMA L Duschboard mit Acryloberfl äche quadratisch FINISH9090OPT FINISH100100OPT 1000 1000 FINISH120120OPT 1200 1200 OPTIMA L Duschboard mit Acryloberfl äche rechteckig FINISH12080OPT...
  • Seite 47 OPTIMA L Montageanleitung OPTIMA L Duschboard mit Acryloberfl äche Art.: SH32310OPT Art.: SH32310OPT s = Stärke - 47 -...
  • Seite 48 Art.: SH32310OPT Art.: SH32313OPT Art.: SH32313OPT - 48 -...
  • Seite 49 NOTIZEN - 49 -...

  • Seite 50: Optima Bodenabläufe Aus Kunststoff

    OPTIMA bietet die waagerechten und Pressring können Klemmfl ansch- die senkrechten Abläufe DN 50, 70 verbindungen einfach und sicher Sie fi nden sämtliche technischen Infor- und 100 jeweils als Komplettprodukte. realisiert werden. Die Aufsatzstücke, mationen auf den Folgeseiten – innova- Dabei hat der DN 50 Superfl...
  • Seite 51 OPTIMA Bodenabläufe OPTIMA L Abbildung Beschreibung Art-Nr. OPTIMA Bodenablauf aus Kunststoff waagerecht DN 50 superflach 18720001 bestehend aus: Ablaufkörper DN 50 waagerecht superflach aus Kunststoff (PP) mit Klemmflansch für EPDM-Bahnen oder Bitumenabdichtungen mit Kugelgelenk mit seitlichem Zulauf DN 40 inkl. Verschlussstopfen mit herausnehmbarem Geruchsverschluss Ablaufleistung 0,8 l/s...
  • Seite 52 Abbildung Beschreibung Art-Nr. OPTIMA Bodenablauf aus Kunststoff waagerecht DN 50 Norm mit Dichtmanschette 18720014 geprüft nach DIN EN 1253 bestehend aus: Ablaufkörper DN 50 waagerecht aus Kunststoff (PP) mit Dünnbettflansch mit Kugelgelenk mit seitlichem Zulauf DN 40 inkl. Verschlussstopfen mit herausnehmbarem Geruchsverschluss Ablaufleistung 1,1 l/s...
  • Seite 53 OPTIMA Bodenabläufe OPTIMA L Abbildung Beschreibung Art-Nr. OPTIMA Bodenablauf aus Kunststoff senkrecht DN 70 18720006 geprüft nach DIN EN 1253 bestehend aus: Ablaufkörper DN 70 senkrecht aus Kunststoff (PP) mit Klemmflansch für EPDM-Bahnen oder Bitumenabdichtungen mit herausnehmbarem Geruchsverschluss Ablaufleistung 1,8 l/s Sperrwasserhöhe = 50 mm gem.
  • Seite 54 Abbildung Beschreibung Art-Nr. Aufsatzstückverlängerung inkl. Dünnbettflansch 18720009 Aufsatzstück mit Dünnbettflansch aus Kunststoff (ABS) und Dichtmanschette für Dünnbettabdichtung bestehend aus: Flansch mit Vlieskaschierung für Dünnbett- oder bahnenförmigen Abdichtungen inkl. O-Ring-Dichtung Außendurchmesser = 110 mm Verstellbereich von 12,5 bis 94,5 mm Dichtmanschette aus wasserundurchlässigem Polypropylen, Abmessung 480 x 480 mm Pressring mit Schrauben und Dichtung 18720010...
  • Seite 55 OPTIMA Bodenabläufe OPTIMA Bodenabläufe Abbildung Beschreibung Art-Nr. Dichtfolienzuschnitt EPDM 18720013 Dichtmanschette für die Anbindung von Bitumenschweißbahnen, Polymerbitumen- schweißbahnen oder EPDM-Dichtbahnen mittels Heißluftschweißverfahren, vollflächi- gem Schweißen oder Verkleben mit PU-Kleber. Die Fixierung auf dem Klemmflansch erfolgt mit dem Pressdichtungsring. Material: EPDM mit Einlage aus Glasgelege, Unterseite mit polymermodifizierter...
  • Seite 56 Montageanleitung OPTIMA Bodenablauf 18 720 002/18 720 014 Art.-Nr. 18 720 002 105 x 105 8-92 18 720 014 105 x 105 8-92 *SW = Sperrwasserhöhe 18 720 009 (inkl. 18 720 12) 18 720 011 18 720 012 (PE)
  • Seite 57 OPTIMA Bodenabläufe - 57 -...
  • Seite 58 - 58 -...
  • Seite 59 OPTIMA Bodenabläufe min. 18 = 8-92 - 59 -...
  • Seite 60 Montageanleitung OPTIMA Bodenablauf 18 720 001/18 720 003/18 720 004/18 720 005/ 18 720 006/18 720 007/18 720 008 Art.-Nr. 18 720 001 105 x 105 8-92 18 720 004 105 x 105 8-92 18 720 008 147 x 147...
  • Seite 61 OPTIMA Bodenabläufe - 61 -...
  • Seite 62 3 Nm - 62 -...
  • Seite 63 OPTIMA Bodenabläufe Montageanleitung OPTIMA Bodenablauf 13 a 13 b - 63 -...
  • Seite 64 18 a 18 b min. 18 - 64 -...
  • Seite 65 OPTIMA Bodenabläufe - 65 -...
  • Seite 66 - 66 -...
  • Seite 67 NOTIZEN - 67 -...
  • Seite 68 OPTIMA steht für intelligente und technologisch hochwertige Produkte in modernem bis klassischem Design. Variable Kombinationsmöglichkeiten des haustechnischen Programms erlauben eine individuelle Gestaltung im Sanitär- und Heizungsbereich. Mit einer über Jahre garantierten Produkt- und Nachkauf-Garantie und dem attraktiven Preis-Leistungs- verhältnis empfi ehlt sich OPTIMA als zuverlässiger Partner für innovative Haustechnik.
