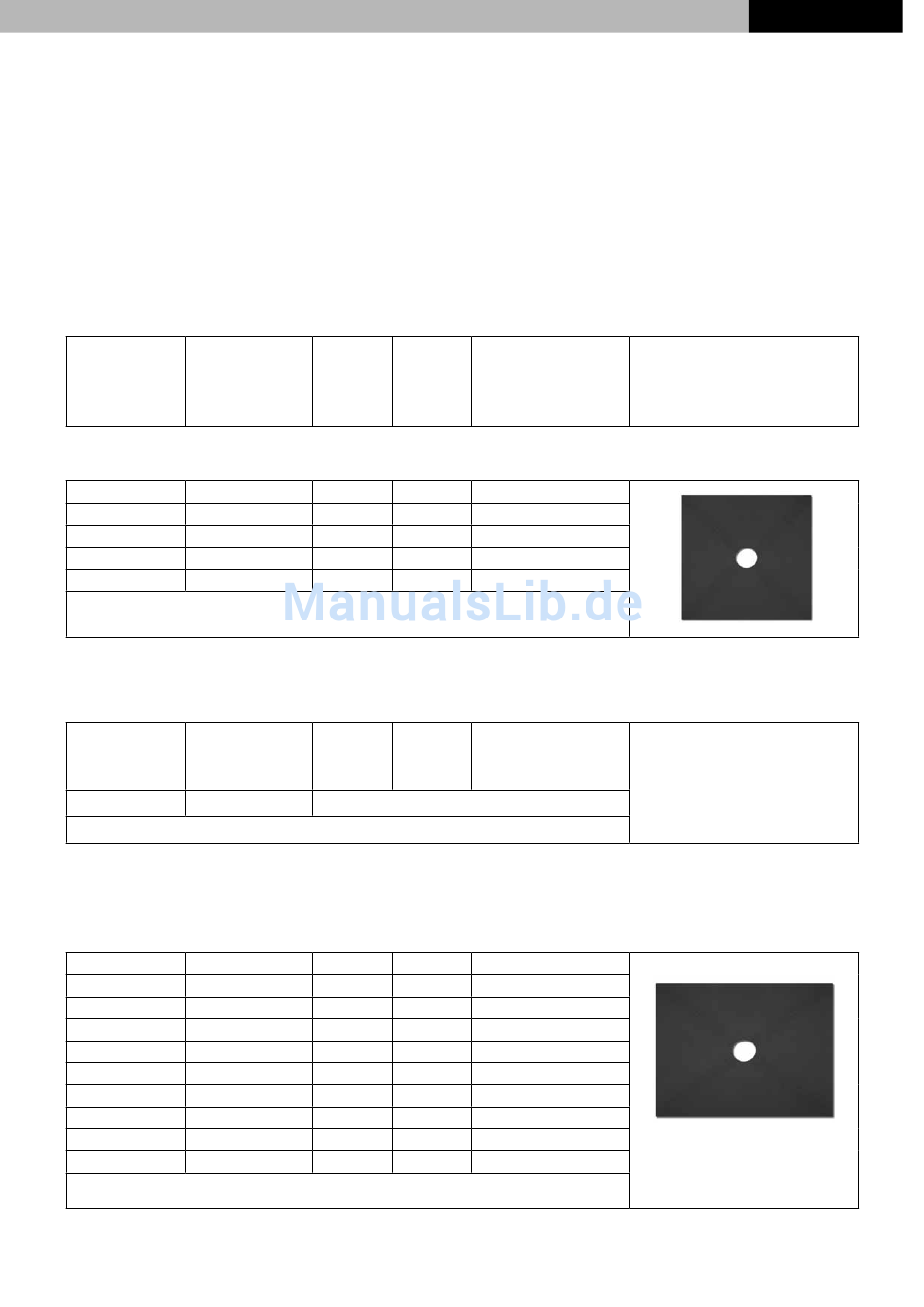

Optima S Technisches Handbuch Seite 11

OPTIMA S Duschboard
Bodenbündiges, verfl iesbares Duschboard (rollstuhlbefahrbar)
• Hartschaum-Duschtassenelement
• integriertes Gefälle
• werksseitig aufgebrachte Abdichtung
• eingedichteter Pressdichtungsfl ansch
• geringe Aufbauhöhe
Art.-Nr. Beschreibung
OPTIMA S Duschboard, quadratisch/Ablauf mittig
SK32010SETOPT 800x 800x40 mm
SK32012SETOPT 900x 900x40 mm
SK32014SETOPT 1000x1000x45 mm
SK32018SETOPT 1200x1200x45 mm
SK32024SETOPT 1500x1500x50 mm
OPTIMA S Duschboard, Sonderanfertigungen
Sonderanfertigung
SK . . . . . SETOPT
von 0,25 m² bis 4,00 m²
mit einem max.
Schenkelmaß von 2,0 m
Größere Abmessungen auf Anfrage.
Die Aufbauhöhe ergibt sich aus der Größe des Elementes und der Position des Ablaufes
OPTIMA S Duschboard, rechteckig/Ablauf mittig
SK32080SETOPT 1000x 800x45 mm
SK32082SETOPT 1000x 900x45 mm
SK32136SETOPT 1100x 900x45 mm
SK32084SETOPT 1200x 800x45 mm
SK32086SETOPT 1200x 900x45 mm
SK32140SETOPT 1200x1000x45 mm
SK32090SETOPT 1400x 900x50 mm
SK32150SETOPT 1400x1000x50 mm
SK32158SETOPT 1500x 900x50 mm
SK32160SETOPT 1500x1000x50 mm
Bodenablauf siehe Seite 12
• hohe Ablaufl eistung (bei Ablauf DN 50)
• umlaufend kürzbar (auf Ist-Maße zuschneiden, unter
• Unterbauelement 2er-Set 40 und 55 mm hoch
• bei Einsatz von Rollstühlen darf eine Fliesen-Mindest-
Aufbauhöhe Aufbauhöhe Aufbauhöhe
in mm in mm in mm
mit Ablauf mit Ablauf mit Ablauf
waagerecht waagerecht senkrecht
(o. Verklebung) (o. Verklebung) (o. Verklebung)
SK32102OPT SK32104OPT SK32100OPT
115 80
115 80
120 85
120 85
125 90
95-115 80-100 40-60
in Abhängigkeit von der Boardgröße
120 85
120 85
120 85
120 85
120 85
120 85
125 90
125 90
125 90
125 90
- 11 -
NEU ab April 2012
≥ 60 l/min nach DIN EN 1253
Beachtung/Ausgleich der Geometrie der Elemente)
größe von 5 x 5 cm nicht unterschritten werden
Position
Ablauf
40 mittig
40 mittig
45 mittig
45 mittig
50 mittig
wählbar mind.
200/200 mm
bzw.
300/300 mm
45 mittig
45 mittig
45 mittig
45 mittig
45 mittig
45 mittig
50 mittig
50 mittig
50 mittig
50 mittig
OPTIMA S
