Seite 1

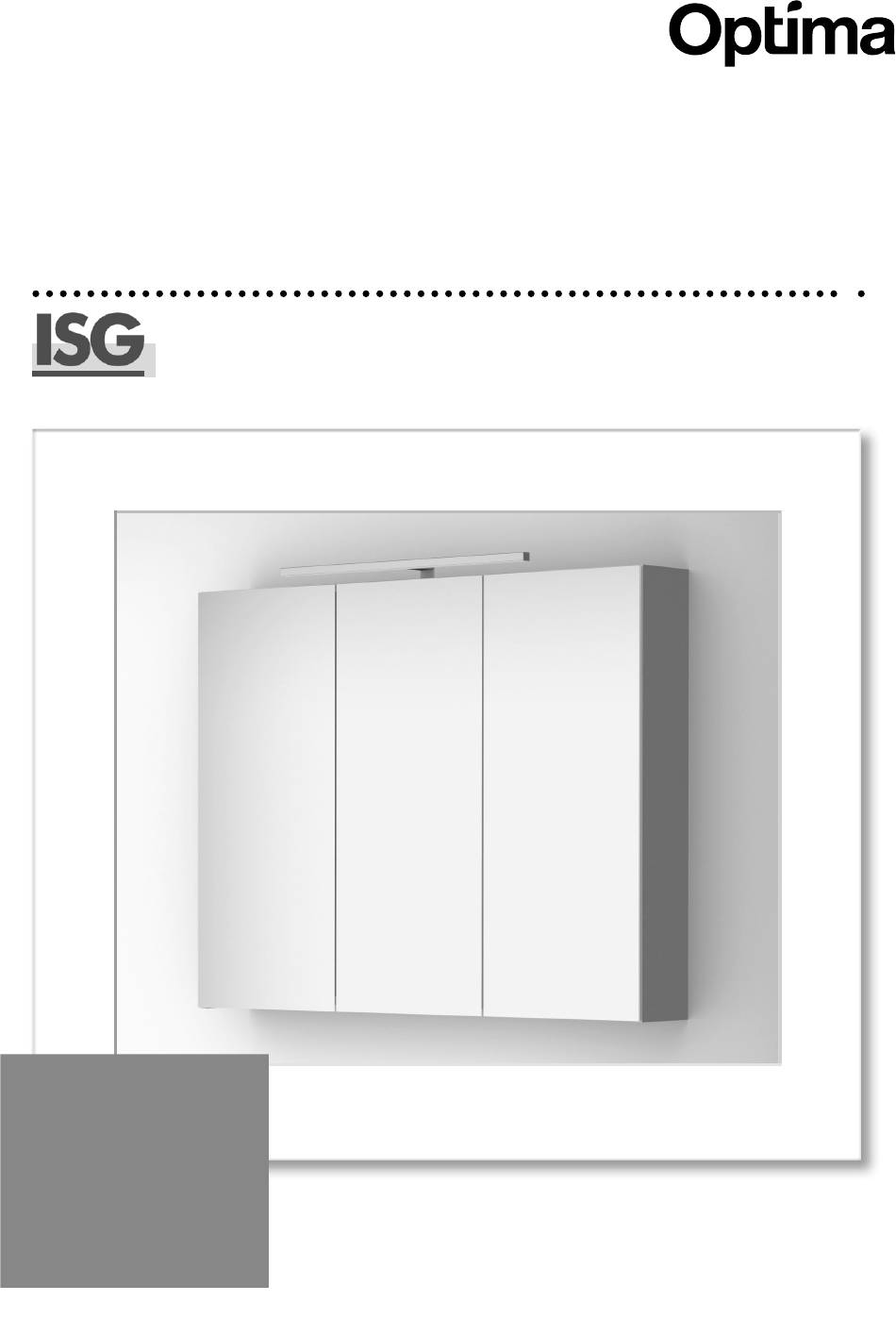

Montageanleitung Optima L gültig ab 02/2022...
Seite 2
Wichtige Hinweise • Für nicht fachgerechte Installation wird jegliche Haftung abgelehnt! • Überzeugen Sie sich vor dem Bohren, dass keine Kabel oder Rohre in diesem Bereich der Wand liegen! Die Montage muss von zwei Personen durchgeführt werden. Nach der Demontage der Auszüge liegen die Korpusschienen offen. Es darf kein Bohrstaub in diese gelangen! Decken oder Kleben Sie die Schienen nach der Demontage des Auszuges ab, insbesondere beim Bohrvorgang innerhalb des Schrankes! Die Montage der Möbel mit elektronischen Bauteilen darf nur von autorisierten Fach-...
Seite 3
Piktogramme Montagezeichnungen Hinweise Montage Zubehör Austausch Einstellungen Aluminium-Spiegelschränke 650 / 794 / 994 AF110 / AF120 Leuchtenmontage AF112 / AF122 siehe S. 5 AF114 / AF124 220 - 240 V loser Netzanschluss (lauf VDE 0100 Teil 701) 220 - 240 V loser Netzanschluss ( laut VDE 0100 Teil 701 ) Dieses Produkt enthält eine Lichtquelle der Energieeffizienzklasse <D>.
Seite 4
Spiegelschrank Montage der Aufbauleuchten siehe Seite ø 8 mm Click Bitte beachten Sie die Hinweise auf Seite 2 | Alle Angaben in mm | Technische Änderungen vorbehalten.
Seite 5
Montage Leuchte • Demontage erfolgt in umgekehrter Reihenfolge Spiegeltüre Achtung: Bei Falscheinstellung können Spannungen entstehen und die Spiegeltüren dadurch brechen! ≠ < 3 > 3 Technische Änderungen vorbehalten | Alle Angaben in mm | Bitte beachten Sie die Hinweise auf Seite 2...
Seite 6
Spiegeltüre Aushängen + Demontage Spiegeltüren Einhängen Click Verstellmöglichkeiten Click Bitte Info auf S. beachten Bitte beachten Sie die Hinweise auf Seite 2 | Alle Angaben in mm | Technische Änderungen vorbehalten.
Seite 7
Glas-Einlegeboden Spiegelgriffe, Vergrößerungsspiegel Vergrößerungs- spiegel nicht im Verstellbereich der Einlegeböden anbringen • Klebefläche muss vor dem Anbringen sauber, fettfrei und trocken sein! • Position frei wählbar - nach dem Anbringen aber irreversibel! Technische Änderungen vorbehalten | Alle Angaben in mm | Bitte beachten Sie die Hinweise auf Seite 2...
Seite 8
1. Die Leitung stromfrei schalten und gegen Wiedereinschalten sichern. 2. Lösen der Kabelverbindungen. 3. Lösen und Entfernen der Elektrokomponenten. Sanipa Badmöbel Treuchtlingen GmbH ∙ Markt Berolzheimer Str. 6 ∙ 91757 Treuchtlingen ∙ Deutschland Telefon: +49 (0) 9142-978-978 ∙ E-Mail: infoline@sanipa.de ∙ www.sanipa.de...
