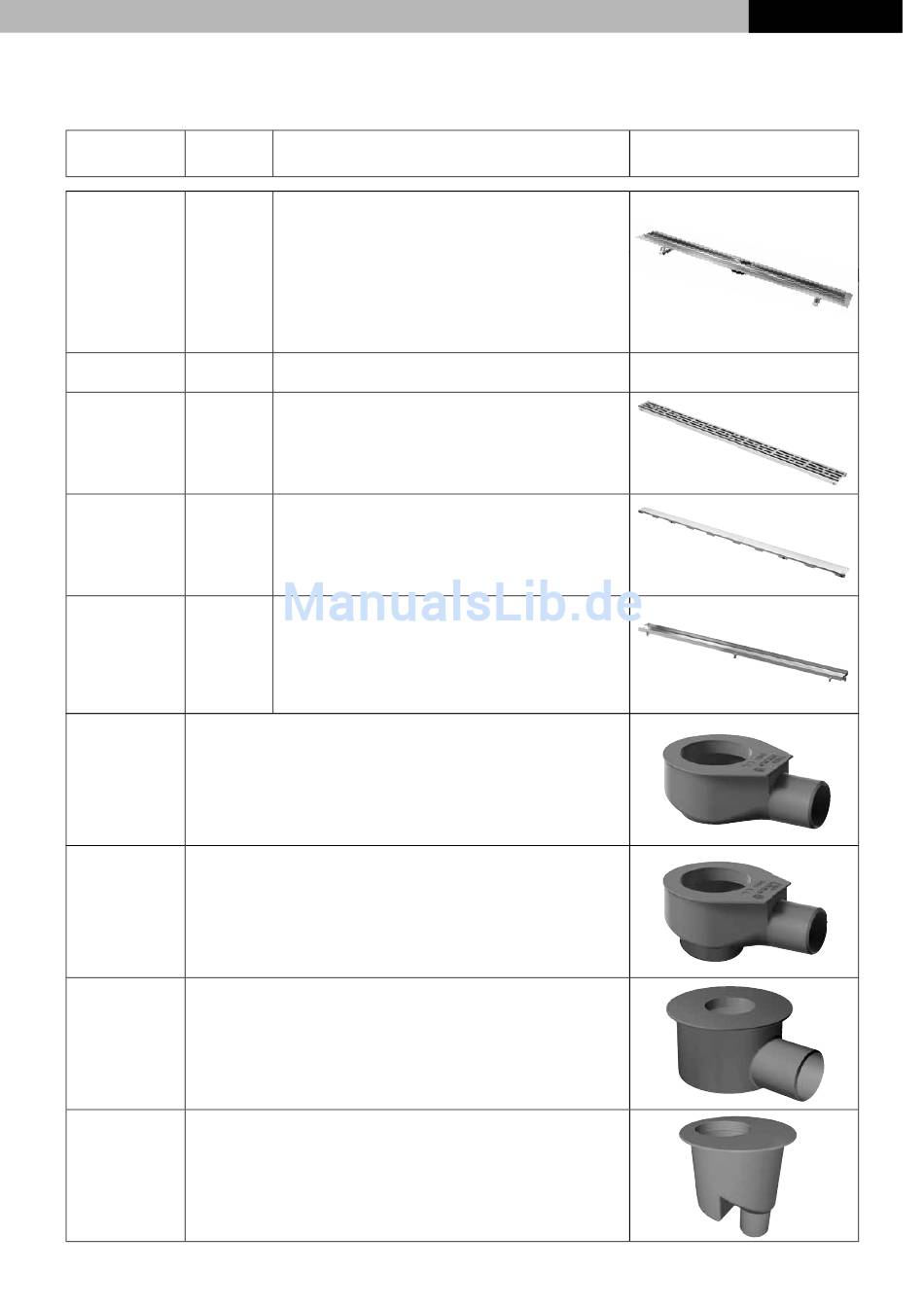

OPTIMA Duschrinnen und Zubehör
Art-Nr. Rinnenlänge/
sichtbare Länge
mm
600700OPT 700/655
600800OPT 800/755
600900OPT 900/855
601000OPT 1000/955
601200OPT 1200/1155
601500OPT 1500/1455
Passend für
Rinnenlänge
600712OPT 700
600812OPT 800
600912OPT 900
601012OPT 1000
601212OPT 1200
601512OPT 1500
600780OPT 700
600880OPT 800
600980OPT 900
601080OPT 1000
601280OPT 1200
601580OPT 1500
600770OPT 700
600870OPT 800
600970OPT 900
601070OPT 1000
601270OPT 1200
601570OPT 1500
650000OPT OPTIMA Ablauf für Rinne fl ach DN 50
fl acher Ablauf zur drehbaren Montage am Rinnenkörper, zum seitlichen Anschluss
an DN 50 Abwasserleitung, mit demontierbarem Siphontauchrohr.
Aufbauhöhe Unterkante Ablauf bis Oberkante Duschrinne = 95 mm.
Ablaufl eistung der Duschrinne mit OPTIMA Designrost = 0,70 l/s.
Reduzierte Sperrwasserhöhe = 25 mm.
650001OPT OPTIMA Ablauf für Rinne norm DN 50 nach DIN EN 1253
Ablauf zur drehbaren Montage am Rinnenkörper, zum seitlichen Anschluss an
DN 50 Abwasserleitung, mit demontierbarem Siphontauchrohr.
Aufbauhöhe Unterkante Ablauf bis Oberkante Duschrinne = 120 mm.
Ablaufl eistung der Duschrinne mit OPTIMA Designrost = 0,8 l/s.
Sperrwasserhöhe = 50 mm.
650002OPT OPTIMA Ablauf für Rinne max DN 70 nach DIN EN 1253
großer Ablauf zur drehbaren Montage am Rinnenkörper, zum seitlichen Anschluss
an DN 70 Abwasserleitung, mit demontierbarem Siphontauchrohr.
Aufbauhöhe Unterkante Ablauf bis Oberkante Duschrinne = 148 mm.
Ablaufl eistung der Duschrinne mit OPTIMA Designrost ohne Überstau = 1,2 l/s.
Sperrwasserhöhe = 50 mm.
650003OPT OPTIMA Ablauf für Rinne senkrecht DN 50 nach DIN EN 1253
senkrechter Ablauf zur drehbaren Montage am Rinnenkörper, zum senkrechten
Anschluss an eine DN 50 Abwasserleitung, mit demontierbarem Siphontauchrohr.
Minimale Aufbauhöhe Oberkante Rinne bis Unterkante Fußbügel = 65 mm.
Ablaufl eistung = 1,3 l/s. Sperrwasserhöhe = 50 mm.
Notwendige Kernbohrung = 130 mm.
Beschreibung
OPTIMA Duschrinne gerade mit Dichtmanschette
Rinnenkörper aus Edelstahl, angeformter Isolierfl ansch mit wasser-
undurchlässiger Spezialklebefl äche zur bauseitigen Verklebung der
Dichtmanschette, an einer Seite gestanzt, zur mögl. Abkantung, Dicht-
manschette aus wasserundurchlässigem Vlies, zur bauseitigen Einar-
beitung in den Isolieranstrich der Dünnbettabdichtung, Anschluss-
bügel zur Verankerung im Estrich und zur Montage von optionalen
Montagefüßen, mit mittigen Anschlussstutzen für Ablauf, Dichtungen.
Bitte separat bestellen:
Designrost oder Fliesenmulde, Ablauf, Montagefüße (optional).
OPTIMA Designrost gerade Edelstahl poliert
für OPTIMA Duschrinne (gerade), zum Einlegen in den Rinnen-
körper, belastbar nach Belastungsklasse K3 - Prüfl ast 300 kg.
Passend für Rinnenlänge.
OPTIMA Designrost „steel II" gerade Edelstahl poliert
für OPTIMA Duschrinne (gerade), zum Einlegen in den Rinnen-
körper, belastbar nach Belastungsklasse K3 - Prüfl ast 300 kg.
Passend für Rinnenlänge.
OPTIMA Fliesenmulde gerade Edelstahl
für OPTIMA Duschrinne (gerade), zum Einlegen in den Rinnen-
körper, mit polierten Sichtkanten, belastbar nach Belastungsklasse
K3 - Prüfl ast 300 kg, zum bauseitigen Einkleben von Fliesen mit
elastischem Kleber z.B. Silikon- oder Epoxidharzkleber.
Achtung: Kleber auf Fliesenverträglichkeit prüfen!
Passend für Rinnenlänge.
- 3 -
OPTIMA Duschrinnen OPTIMA S
