Optima S Technisches Handbuch Seite 52

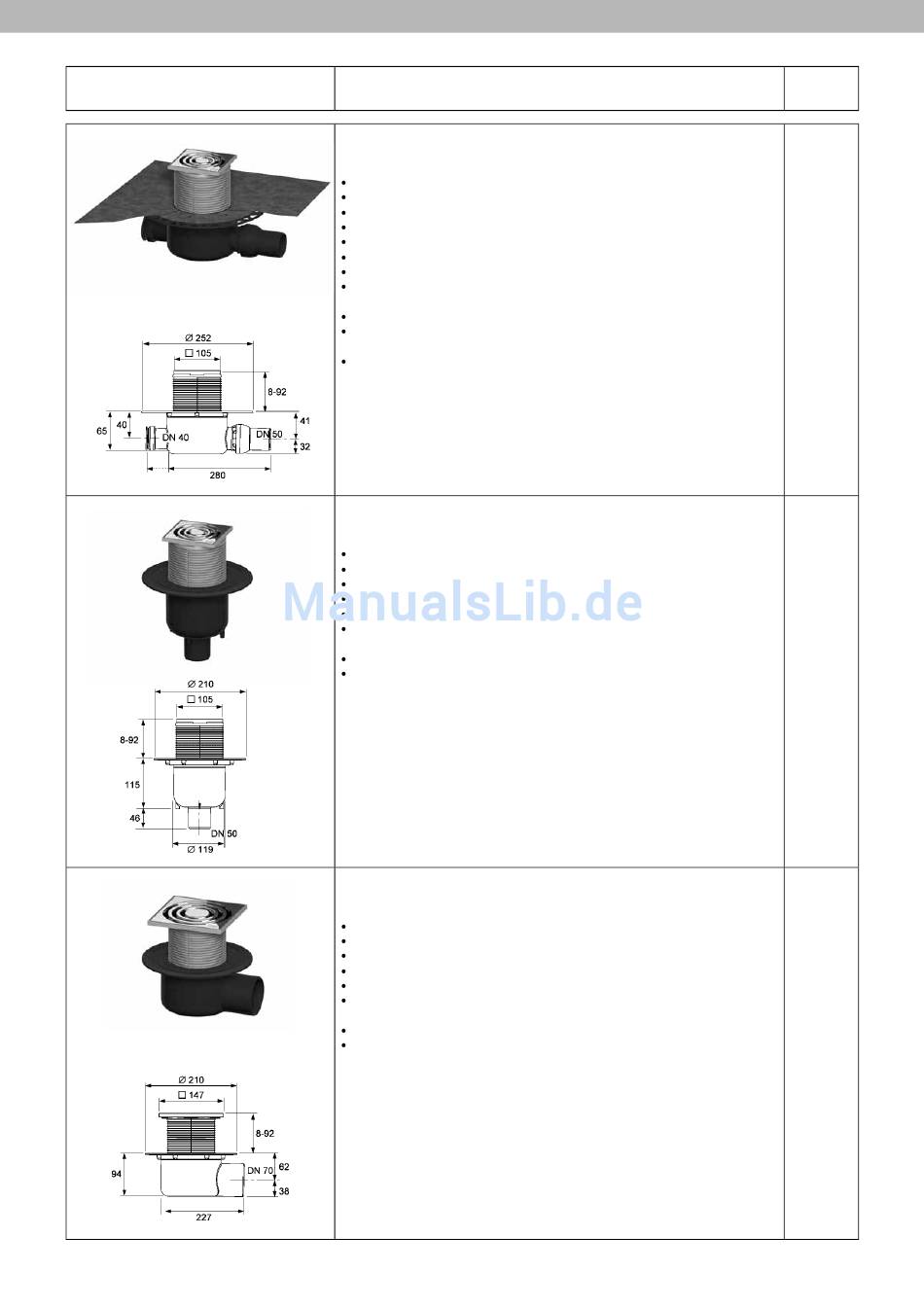

Abbildung
Folgt vom OPTIMA Sechsseiter!
Beschreibung
OPTIMA Bodenablauf aus Kunststoff waagerecht DN 50 Norm mit Dichtmanschette
geprüft nach DIN EN 1253 bestehend aus:
Ablaufkörper DN 50 waagerecht aus Kunststoff (PP)
mit Dünnbettflansch
mit Kugelgelenk
mit seitlichem Zulauf DN 40 inkl. Verschlussstopfen
mit herausnehmbarem Geruchsverschluss
Ablaufleistung 1,1 l/s
Sperrwasserhöhe = 50 mm gem. DIN EN 1253
Aufsatzstück mit Rostrahmen 105 x 105 mm aus Kunststoff (ABS)
und O-Ring-Dichtung
OPTIMA Designrost aus Edelstahl (V2 A)
Abmessung 100 x 100 mm Oberfläche poliert, Belastungsklasse K3
(belastbar bis 300 kg)
Dichtmanschette aus wasserundurchlässigem Polypropylen,
Abmessung 480 x 480 mm
Auslieferung inkl. Bauzeitenschutzdeckel und Bauzeitenschutzfolie und
Montageanleitung
OPTIMA Bodenablauf aus Kunststoff senkrecht DN 50
geprüft nach DIN EN 1253 bestehend aus:
Ablaufkörper DN 50 senkrecht aus Kunststoff (PP)
mit Klemmflansch für EPDM-Bahnen oder Bitumenabdichtungen
mit herausnehmbarem Geruchsverschluss
Ablaufleistung 1,5 l/s
Sperrwasserhöhe = 50 mm gem. DIN EN 1253
Aufsatzstück mit Rostrahmen 105 x 105 mm aus Kunststoff (ABS)
und O-Ring-Dichtung
OPTIMA Designrost aus Edelstahl (V2 A)
Abmessung 100 x 100 mm Oberfläche poliert, Belastungsklasse K3
(belastbar bis 300 kg)
Auslieferung inkl. Bauzeitenschutzdeckel und Bauzeitenschutzfolie und
Montageanleitung
OPTIMA Bodenablauf aus Kunststoff waagerecht DN 70
geprüft nach DIN EN 1253 bestehend aus:
Ablaufkörper DN 70 waagerecht aus Kunststoff (PP)
mit Klemmflansch für EPDM-Bahnen oder Bitumenabdichtungen
mit herausnehmbarem Geruchsverschluss
Ablaufleistung 1,7 l/s
Sperrwasserhöhe = 50 mm gem. DIN EN 1253
Aufsatzstück mit Rostrahmen 150 x 150 mm aus Kunststoff (ABS)
und O-Ring-Dichtung
OPTIMA Designrost aus Edelstahl (V2 A)
Abmessung 142 x 142 mm Oberfläche poliert, Belastungsklasse K3
(belastbar bis 300 kg)
Auslieferung inkl. Bauzeitenschutzdeckel und Bauzeitenschutzfolie und
Montageanleitung
- 52 -
Art-Nr.
18720014
18720003
18720008
