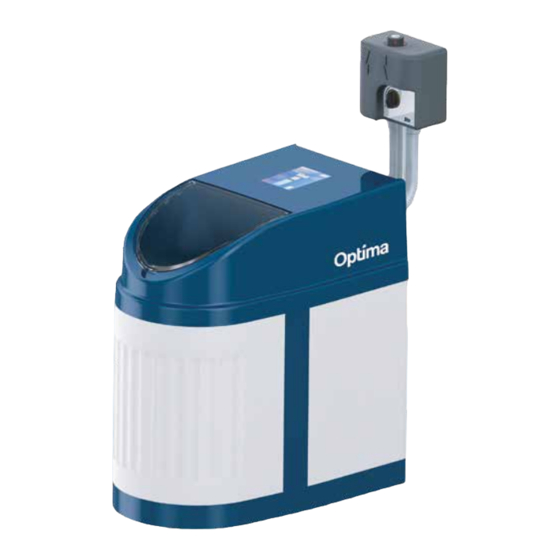

- Seite 1 Montage- und Inbetriebnahmeanleitung Enthärtungsanlage S...
-
Seite 2: Aus Dem Ausland
Das Urheberrecht an der vorliegenden Einbau- und Bedienungsanleitung verbleibt der Hans Sasserath GmbH & Co. KG. Diese Gebrauchsanleitung enthält Vorschriften und Abbildungen technischer Art, die weder vollständig noch teilweise vervielfältigt, verbreitet oder zu Zwecken des Wettbewerbs unbefugt verwertet oder anderen mitgeteilt werden dürfen. Bedienung und Wartung der Enthärtungsanlage S... -
Seite 3: Inhaltsverzeichnis
Überprüfung / Austausch Chlorzelle 7.1.3 Überprüfung / Austausch Magnetventil 7.1.4 Reinigung Salzbehälter 7.1.5 Wiederinbetriebnahme Störungen Ursachen und Lösungen – Enthärtungsanlage S Allgemeine Ursachen und Lösungen Gewährleistung 10 Technische Daten 11 Ersatzteile 12 Maße 13 Übersicht 14 Wartungsprotokoll Bedienung und Wartung der Enthärtungsanlage S... -
Seite 4: Sicherheitshinweise
Bei der Verwendung von Industriesalz (Salzpallets oder -klötze bzw. Bruchsalz) können die Mengen abweichen. Sicherheitshinweise Temperatur Verbrennungsgefahr! Lastwiderstände können im Betrieb heiß werden und sollten daher nicht berührt werden. Aus Sicherheitsgründen muss die Enthärtungsanlage sofort nach Anschluss an das Wassernetz entlüftet werden. Bedienung und Wartung der Enthärtungsanlage S... -
Seite 5: Vorwort
Regenerationszyklen. Der Zeitpunkt für die Regeneration ist auf zwei Uhr nachts voreingestellt. Die Steuerung stellt sich automatisch auf die Benutzergewohn- heiten ein. Bei der Enthärtungsanlage S erfolgt während der Regeneration keine Versorgung mit Weichwasser. In allen Fällen, in denen Wasser (Betrieb/Prozesswasser) mit 0 °dH durch Rohrleitungen fließt, besteht Korrosionsgefahr –... -
Seite 6: Beschreibung Der Anlage
Durch einen Wasserzähler, der in dem Gerät integriert ist, wird die produzierte Weichwasser- menge erfasst und in der elektronischen Schaltung aufsummiert. Ist der Wert, der durch die Einstellung der Rohwasserhärte vorgegeben ist, erreicht, löst die elektronische Schaltung die erforderliche Regeneration aus. Bedienung und Wartung der Enthärtungsanlage S... -
Seite 7: Angaben Zum Aufstellort
4. Angaben zum Aufstellort Um Störungen mit der Wasserenthärtungsanlage S zu vermeiden, müssen die hier gemachten Angaben eingehalten werden. Die Enthärtungsanlage ist in einem trockenen, frostfreien Raum zu installieren und die Um- gebungstemperatur sollte 30 °C nicht überschreiten. Ein Stromanschluss (230 V, 50 Hz) mit ständig anliegender Spannung muss vorhanden sein. -
Seite 8: Bedienung
Folgende Symbole am unteren Display helfen bei der Navigation: Home - Führt sofort zum Startbild- schirm Menü - Führt zum Haupmenü Hilfe - Bietet Hilfe und Erklärungen zu Einstellungen an. Zurück - Geht ein Menü zurück Speichern - Speichert die Einstellung Bedienung und Wartung der Enthärtungsanlage S... -
Seite 9: Menüstruktur Menüebene
Menüstruktur – Menüebene 1 Nach dem Druck auf den Startbildschirm erscheint das Hauptmenü: Inbetriebnahme siehe Montage- und Inbetriebnahme- anleitung 9.1500.27 Bedienung und Wartung der Enthärtungsanlage S... -
Seite 10: Menüebene
Ein weiterer Druck auf einen Menüpunkt führt in das nächste Untermenü. Mit einem Druck auf „Exit“ quittieren Sie evtl. Einstellungen und verlassen das Menü. Sind Untermenüs mit mehreren Seiten verfügbar, können Sie durch Drücken der Pfeiltasten durch diese Menüs navigieren. Bedienung und Wartung der Enthärtungsanlage S... -
Seite 11: Menüstruktur Menüebene
Menüstruktur – Menüebene 2 Bedienung und Wartung der Enthärtungsanlage S... -
Seite 12: Betrieb / Betriebsunterbrechung
Betrieb genommen, muss grundsätzlich eine erneute Inbetriebnahme durchgeführt werden (siehe jeweilige Montage- und Inbetriebnahmeanleitung). Ist die Hauptzufuhr zur Enthärtungsanlage unterbro- chen (Hauptabsperrung geschlossen oder auf „Umge- hung“), muss ebenfalls die Spannungsversorgung zum Gerät unterbrochen werden. Bedienung und Wartung der Enthärtungsanlage S... -
Seite 13: Wartung / Inspektion
1 Dichtungs-Set 2 Chlorzelle 3 Magnetventil ❸ ❷ * Bei der Enthärtungsanlage S ist das Magnetventil auf der gegenüberliegenden Seite montiert. Um einen dauerhaft störungsfreien Betrieb der Anlage gewährleisten zu können, empfehlen wir Wartung Intervall das Wartungsset 1500.01.900, bestehend aus: Kontrolle Härteeinstellung... -
Seite 14: Überprüfung / Austausch Dichtungsset
Wasser. Siebflächen Wechseln Sie gegebenenfalls die zweite Dichtung. Achten Sie beim Einlegen der zweiten Dichtung auf die richtige Position - die kleine Lasche muss oben rechts herausschauen! Der Zusammenbau erfolgt in umgekehrter Reihenfolge. Bedienung und Wartung der Enthärtungsanlage S... -
Seite 15: Überprüfung / Austausch Chlorzelle
Ring des Winkels eindrücken und mit der anderen Hand den Winkel abziehen. Lösen Sie die Steckverbindungen. Ziehen Sie die Chlorzelle heraus. Reinigen Sie die Chlorzelle mit kaltem klaren Wasser oder tauschen Sie sie gegebenenfalls aus. Der Zusammenbau erfolgt in umgekehrter Reihenfolge. Bedienung und Wartung der Enthärtungsanlage S... -
Seite 16: Überprüfung / Austausch Magnetventil
Lösen Sie die beiden Schrauben am Haltewinkel des Magnetventils. Lösen Sie zwei weitere Schrauben des Haltewinkels. Nachdem Sie das Magnetventil vom Haltewinkel abgeschraubt haben, können Sie es austauschen. Der Zusammenbau erfolgt in umgekehrter Reihenfolge Bedienung und Wartung der Enthärtungsanlage S... -
Seite 17: Reinigung Salzbehälter
Farben der Kabel. Lösen Sie die Soleleitung, indem Sie mit zwei Fingern den grauen Ring des John-Guest-Winkels eindrücken und mit der anderen Hand den Winkel abziehen. Lösen Sie die beiden Muttern. Bedienung und Wartung der Enthärtungsanlage S... -
Seite 18: Wiederinbetriebnahme
Nach der Reinung kann das aufgefangene Salz dem Behälter wieder zugeführt werden. Der Zusammenbau erfolgt in umgekehrter Reihenfolge. 7.2.5 Wiederinbetriebnahme Bei der Einzelenthärtungsanlage S öffnen Sie nun wieder das Umge- hungsventil, entlüften die Leitung an einer naheliegenden Zapfstelle und stecken das Netzteil wieder ein. Montage- und Inbetriebnahmeanleitung Enthärtungsanlage S Nehmen Sie anschließend die Anlage wieder in Betrieb und folgen Sie... -
Seite 19: Störungen
8. Störungen Ursachen und Lösungen – Enthärtungsanlage S Störung Beschreibung-Ursache Lösung Die Grundstellung konnte nicht Kontaktieren Sie den angefahren werden. Hersteller. Der Drucksensor ist deaktiviert. Prüfen, ob der Druck- sensor aktiviert ist. Am Drucksensor liegt ein Den Drucksensor Defekt vor. - Seite 20 Der Steuerkopf ist defekt. Kontaktieren Sie den Hersteller. Die Elektroden sind verschmutzt. Reinigen Sie die Elektroden. Die Kabelverbindung ist nicht Überprüfen Sie die in Ordnung. Kabelverbindung. Der Bechlorungsstrom liegt Füllen Sie Salz nach. unter 150 mA. Bedienung und Wartung der Enthärtungsanlage S...
-
Seite 21: Allgemeine Ursachen Und Lösungen
Schalten Sie die Anlage ein. Die Steuerungseinheit ist defekt Tauschen Sie die Steuerungseinheit aus. Die Enthärtungsanlage Regeneriert nicht Der Antriebsmotor ist defekt Kontaktieren Sie den Hersteller. Stromversorgung nicht in Ordnung Überprüfen Sie die Stromversorgung. Bedienung und Wartung der Enthärtungsanlage S... -
Seite 22: Gewährleistung
Geben Sie bitte stets das Modell und die Seriennummer des Gerätes an. Unsere Anschrift: Hans Sasserath GmbH & Co. KG Mühlenstraße 62 D-41352 Korschenbroich Telefon +49 2161 6105 - 0 +49 2161 6105 - 20 E-Mail wasseraufbereitung@syr.de www.syr.de Bedienung und Wartung der Enthärtungsanlage S... -
Seite 23: Technische Daten
0,8 kg Salzverbrauch pro Regeneration ca. 31 l Spülwassermenge ( Wert wurde gemessen bei 3 bar Vordruck und kann bei anderen Drücken abweichen) Regenerationsdauer 27 min. 22 m x °dH Volumen des Austauscherharzes Bedienung und Wartung der Enthärtungsanlage S... -
Seite 24: Ersatzteile
3 Umgehungs- und Verschneideventil 1500.01.916 4 Steuerkopf, komplett 1500.01.901 5 Füllstandseinheit 1500.01.905 6 Kabinett 1500.01.925 7 Harzflasche, komplett 1500.01.904 ohne Abbildung Kabelbaum Steigrohr 1500.01.911 Kabelbaum Steuerkopf 1500.01.912 Kabelbaum Verschneidung 1500.01.913 Netzteil Steuereinheit 1500.01.915 Ablauftrichter 0214.00.908 Bedienung und Wartung der Enthärtungsanlage S... - Seite 25 1 Dichtungs-Set 2 Antriebskolben komplett 3 Chlorzelle 1500.01.921 1500.01.902 1500.01.920 4 Magnetventil 5 Antriebseinheit komplett 6 Platine Steuerkopf 1500.01.922 1500.01.903 1500.01.914 1 Turbine 1500.01.919 2 Reed-Kontakt 1500.01.918 3 Drucksensor 1500.01.917 Bedienung und Wartung der Enthärtungsanlage S...
-
Seite 26: Maße
12. Maße Anschlussflansch (DN 20 - 32) ist nicht im Lieferumfang enthalten! Baumaße (mm) LEX 10 Sicherheitsüberlauf (S1) Spülwasserüberlauf (S2) Bedienung und Wartung der Enthärtungsanlage S... -
Seite 27: Übersicht
13. Übersicht Verschneideventil 6 Klappe Salzbehälter Umgehungs- und Verschneideventil 7 Deckel Kabinett Umgehungsventil 8 Salzbehälter Anschlussschläuche 9 Kabinett Steuerung Bedienung und Wartung der Enthärtungsanlage S... -
Seite 28: Wartungsprotokoll
13. Wartungsprotokoll Einbaudatum: erledigt Datum: Rohwasserhärte gemessen [°dH]: eingestellt [°dH]: Mischwasserhärte gemessen [°dH]: Wasserzähler [m Reinigung Wasserbehälter Reinigung / Austausch Siebfilter Überprüfung / Austausch optisches Auge Reinigung / Austausch Chlorzelle Reinigung / Überprüfung Injektor Hans Sasserath GmbH & Co. KG • Mühlenstr. 62 • D-41352 Korschenbroich • Tel. +49 2161 6105-0 • Fax +49 2161 6105-20 • info@syr.de • www.syr.de...
