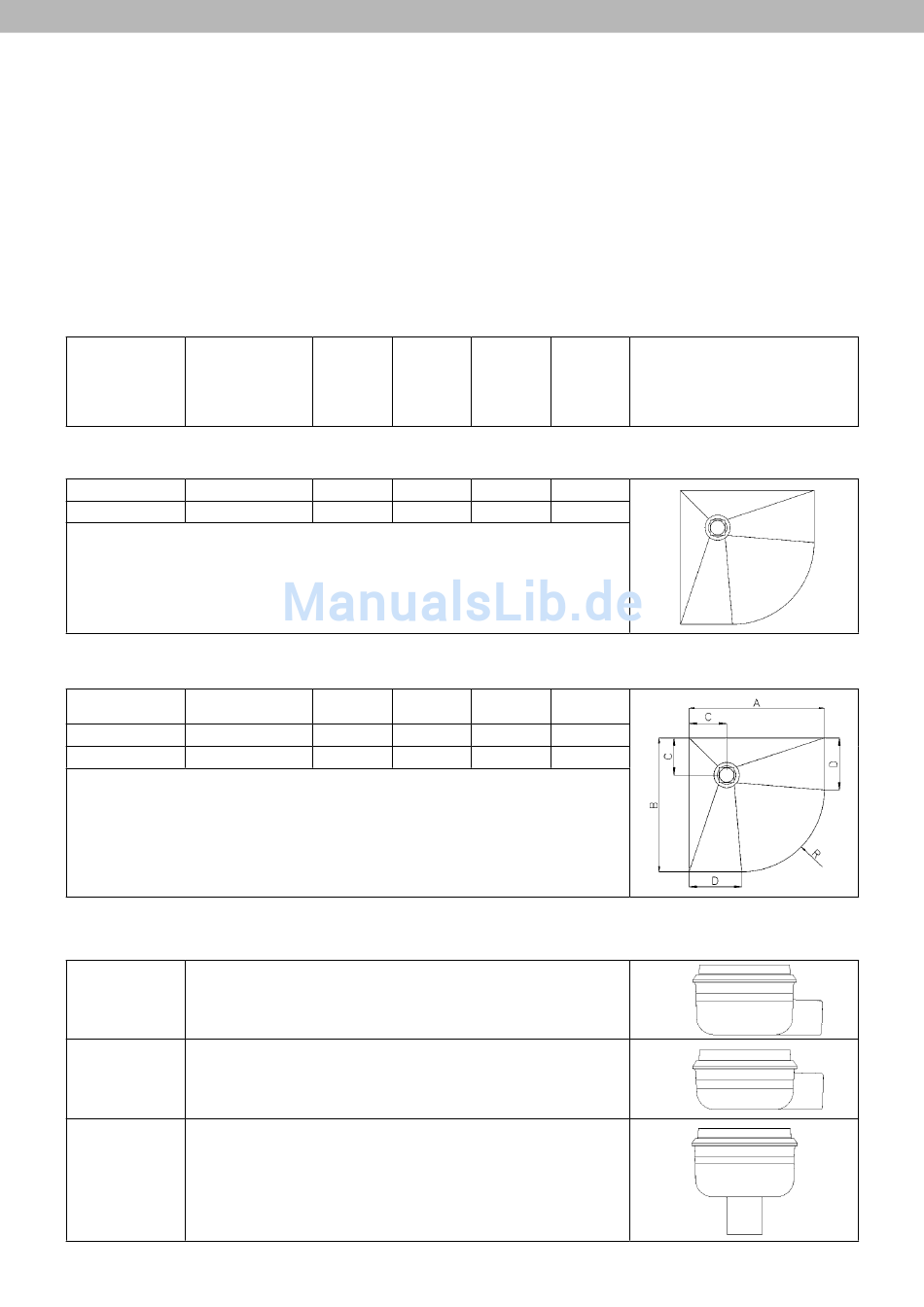

Optima S Technisches Handbuch Seite 22

OPTIMA S Duschboard
Bodenbündiges, verfl iesbares Duschboard (rollstuhlbefahrbar)
• Hartschaum-Duschtassenelement
• integriertes Gefälle
• werksseitig aufgebrachte Abdichtung
• eingedichteter Pressdichtungsfl ansch
• geringe Aufbauhöhe
Art.-Nr. Beschreibung
OPTIMA S Duschboard, viertelkreis/Ablauf außermittig
SA32050SETOPT 900x 900x45 mm
SA32052SETOPT 1000x1000x45 mm
Schenkelmaße/Radius bei OPTIMA S Duschboard, viertelkreis
Art.-Nr. Maß
SA32050SETOPT 900
SA32052SETOPT 1000
OPTIMA S Bodenablauf
SA32102OPT Bodenablauf DN 50 waagerecht aus Kunststoff nach DIN EN 1253;
Anschlusswert 66 l/min, mit Geruchsverschluss (Sperrwasserhöhe 50 mm)
Aufsatzstück aus Kunststoff mit Rahmenmaß 100x100x8,5 mm
inklusive Rost aus Edelstahl
SA32104OPT Bodenablauf DN 50 waagerecht aus Kunststoff
Anschlusswert 60 l/min, mit Geruchsverschluss (Sperrwasserhöhe 30 mm)
Aufsatzstück aus Kunststoff mit Rahmenmaß 100x100x8,5 mm
inklusive Rost aus Edelstahl
SA32100OPT Bodenablauf DN 50 senkrecht aus Kunststoff nach DIN EN 1253;
Anschlusswert 60 l/min, mit Geruchsverschluss (Sperrwasserhöhe 50 mm)
Aufsatzstück aus Kunststoff mit Rahmenmaß 100x100x8,5 mm
inklusive Rost aus Edelstahl
Aufbauhöhe Aufbauhöhe
in mm
mit Ablauf mit Ablauf
waagerecht waagerecht
(o. Verklebung) (o. Verklebung)
SA32102OPT SA32104OPT
120
120
Maß
(A) (B)
900
1000
Auslaufmodell
• hohe Ablaufl eistung ≥ 60 l/min nach DIN EN 1253
• umlaufend kürzbar (auf Ist-Maße zuschneiden, unter
Beachtung/Ausgleich der Geometrie der Elemente)
• Unterbauelement 2er-Set 20 und 55 mm hoch
• bei Einsatz von Rollstühlen darf eine Fliesen-Mindest-
größe von 5 x 5 cm nicht unterschritten werden
Aufbauhöhe Position
in mm in mm Ablauf
mit Ablauf in mm
senkrecht
(o. Verklebung)
SA32100OPT
100 45 200/200
100 45 200/200
Maß Maß Radius
(C) (D) (R)
200 350 550
200 350 550
- 22 -
Lieferbar bis März 2012
