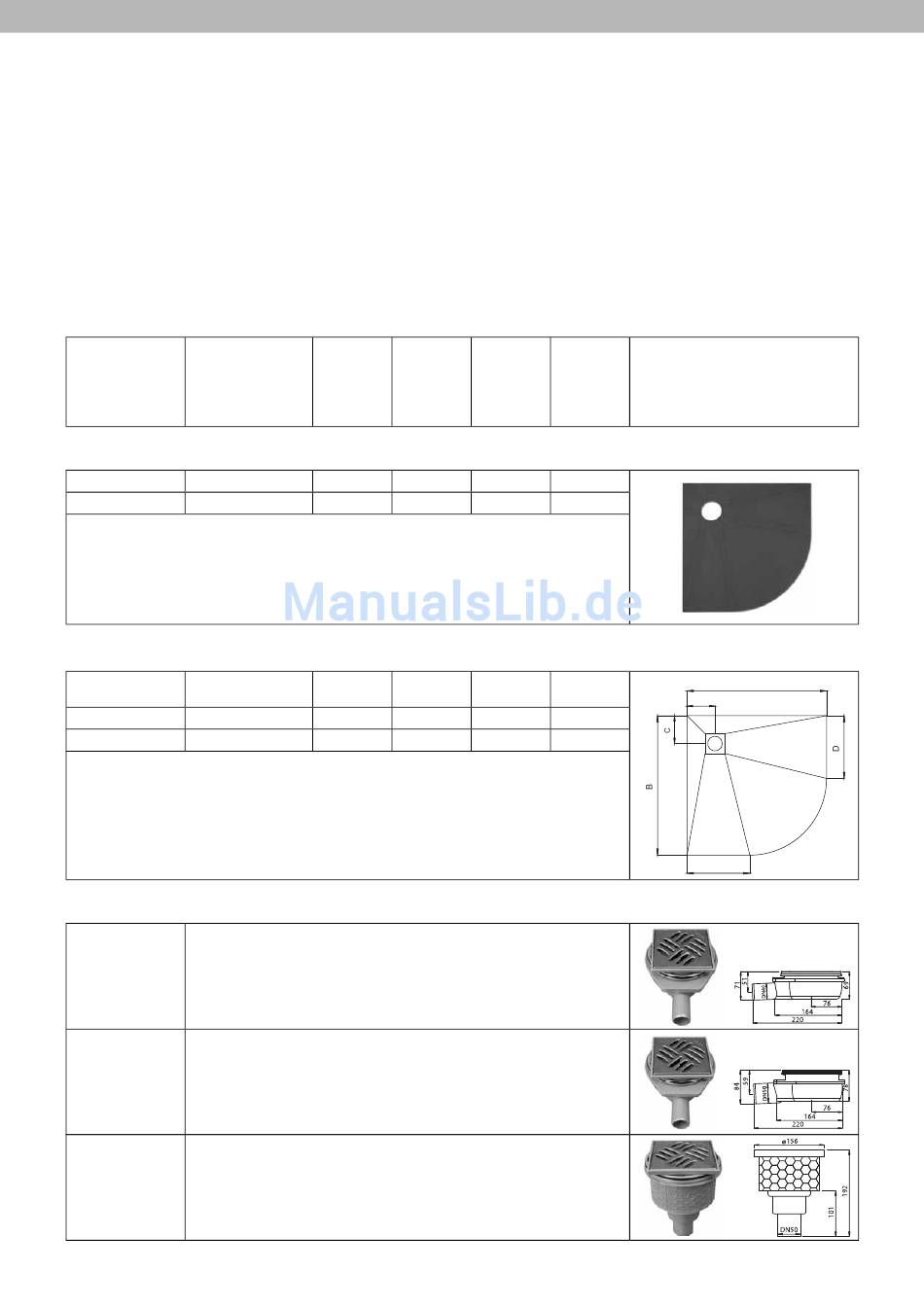

Optima S Technisches Handbuch Seite 12

OPTIMA S Duschboard
Bodenbündiges, verfl iesbares Duschboard (rollstuhlbefahrbar)
• Hartschaum-Duschtassenelement
• integriertes Gefälle
• werksseitig aufgebrachte Abdichtung
• eingedichteter Pressdichtungsfl ansch
• geringe Aufbauhöhe
Art.-Nr. Beschreibung
OPTIMA S Duschboard, viertelkreis/Ablauf außermittig
SK32050SETOPT 900x 900x45 mm
SK32052SETOPT 1000x1000x45 mm
Schenkelmaße/Radius bei OPTIMA S Duschboard, viertelkreis
Art.-Nr. Maß
SK32050SETOPT 900
SK32052SETOPT 1000
OPTIMA S Bodenablauf
SK32104OPT Bodenablauf DN 40 waagerecht aus Kunststoff
Anschlusswert 36 l/min, mit Geruchsverschluss (Sperrwasserhöhe 30 mm)
Aufsatzstück aus Kunststoff mit Rahmenmaß 130x130x8,5 mm
inklusive Rost aus Edelstahl 120x120x4 mm, Belastungsklasse K3 (300 kg)
SK32102OPT Bodenablauf DN 50 waagerecht aus Kunststoff nach DIN EN 1253;
Anschlusswert 60 l/min, mit Geruchsverschluss (Sperrwasserhöhe 50 mm)
Aufsatzstück aus Kunststoff mit Rahmenmaß 130x130x8,5 mm
inklusive Rost aus Edelstahl 120x120x4 mm, Belastungsklasse K3 (300 kg)
SK32100OPT Bodenablauf DN 50 senkrecht aus Kunststoff nach DIN EN 1253;
Anschlusswert 88 l/min, mit Geruchsverschluss (Sperrwasserhöhe 50 mm)
Aufsatzstück aus Kunststoff mit Rahmenmaß 130x130x8,5 mm
inklusive Rost aus Edelstahl 120x120x4 mm, Belastungsklasse K3 (300 kg)
Aufbauhöhe Aufbauhöhe
in mm
mit Ablauf mit Ablauf
waagerecht waagerecht
(o. Verklebung) (o. Verklebung)
SK32102OPT SK32104OPT
120
120
Maß
(A) (B)
900
1000
NEU ab April 2012
• hohe Ablaufl eistung (bei Ablauf DN 50)
≥ 60 l/min nach DIN EN 1253
• umlaufend kürzbar (auf Ist-Maße zuschneiden, unter
Beachtung/Ausgleich der Geometrie der Elemente)
• Unterbauelement 2er-Set 40 und 55 mm hoch
• bei Einsatz von Rollstühlen darf eine Fliesen-Mindest-
größe von 5 x 5 cm nicht unterschritten werden
Aufbauhöhe Position
in mm in mm Ablauf
mit Ablauf in mm
senkrecht
(o. Verklebung)
SK32100OPT
85 45 200/200
85 45 200/200
Maß Maß Radius
(C) (D) (R)
200 350 550
200 350 550
- 12 -
A
C
D
