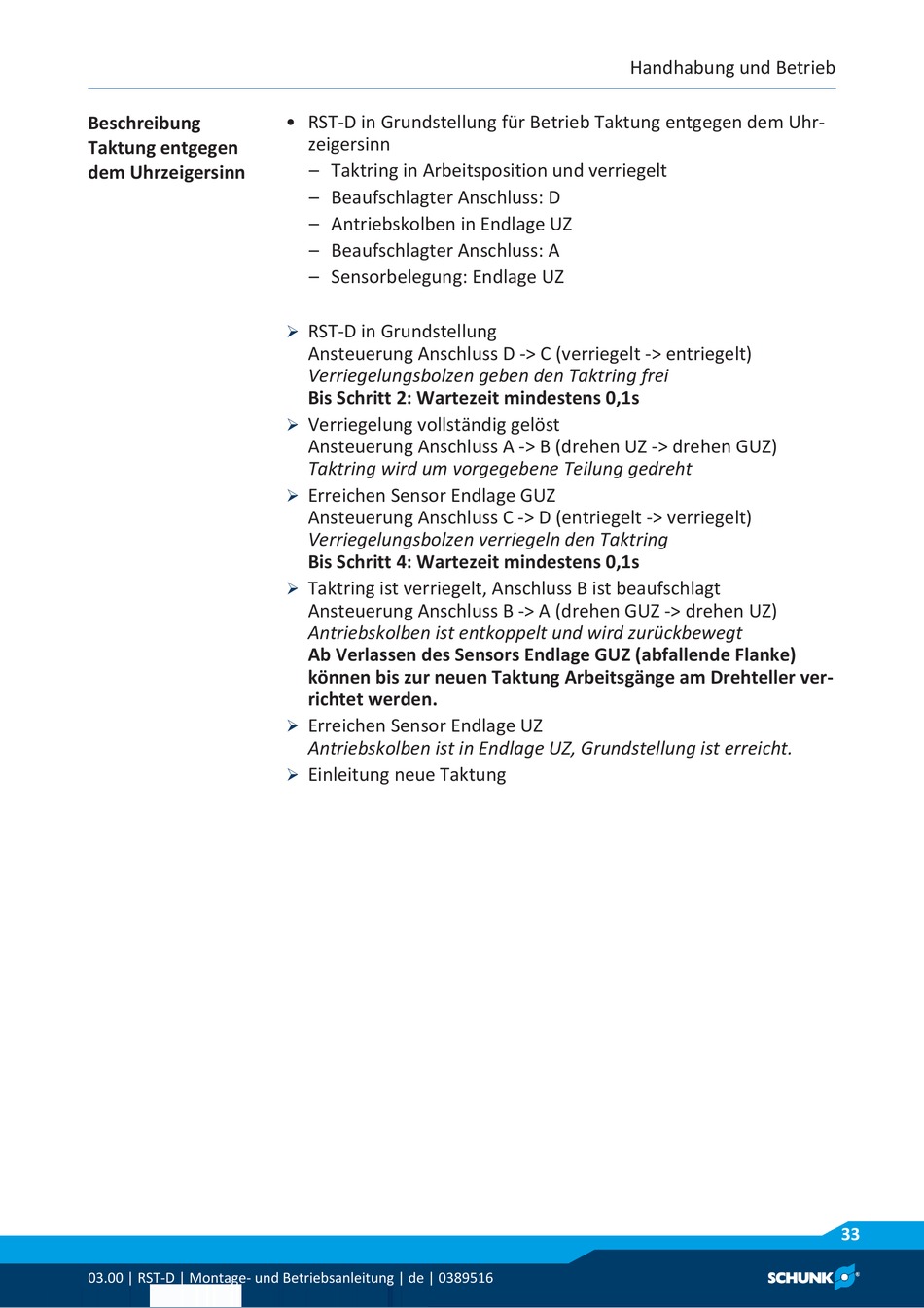

SCHUNK RST-D Betriebsanleitung Seite 33

Beschreibung
Taktung entgegen
dem Uhrzeigersinn
03.00 | RST-D | Montage- und Betriebsanleitung | de | 0389516
• RST-D in Grundstellung für Betrieb Taktung entgegen dem Uhr-
zeigersinn
– Taktring in Arbeitsposition und verriegelt
– Beaufschlagter Anschluss: D
– Antriebskolben in Endlage UZ
– Beaufschlagter Anschluss: A
– Sensorbelegung: Endlage UZ
RST-D in Grundstellung
Ø
Ansteuerung Anschluss D -> C (verriegelt -> entriegelt)
Verriegelungsbolzen geben den Taktring frei
Bis Schritt 2: Wartezeit mindestens 0,1s
Verriegelung vollständig gelöst
Ø
Ansteuerung Anschluss A -> B (drehen UZ -> drehen GUZ)
Taktring wird um vorgegebene Teilung gedreht
Erreichen Sensor Endlage GUZ
Ø
Ansteuerung Anschluss C -> D (entriegelt -> verriegelt)
Verriegelungsbolzen verriegeln den Taktring
Bis Schritt 4: Wartezeit mindestens 0,1s
Taktring ist verriegelt, Anschluss B ist beaufschlagt
Ø
Ansteuerung Anschluss B -> A (drehen GUZ -> drehen UZ)
Antriebskolben ist entkoppelt und wird zurückbewegt
Ab Verlassen des Sensors Endlage GUZ (abfallende Flanke)
können bis zur neuen Taktung Arbeitsgänge am Drehteller ver-
richtet werden.
Erreichen Sensor Endlage UZ
Ø
Antriebskolben ist in Endlage UZ, Grundstellung ist erreicht.
Einleitung neue Taktung
Ø
