Montage und Einstellungen
5.2 Anschlüsse

5.2.1 Mechanischer Anschluss

Ebenheit der
Anschraubfläche
Anschlüsse am
Antriebsring
Anschlüsse am
Gehäuse
18
03.00 | RST-D | Montage- und Betriebsanleitung | de | 0389516
Die Werte beziehen sich auf die gesamte Anschraubfläche auf der
das Produkt montiert wird.
Anforderungen an die Ebenheit der Anschraubfläche (Maße in mm)
Kantenlängen
< 100
> 100

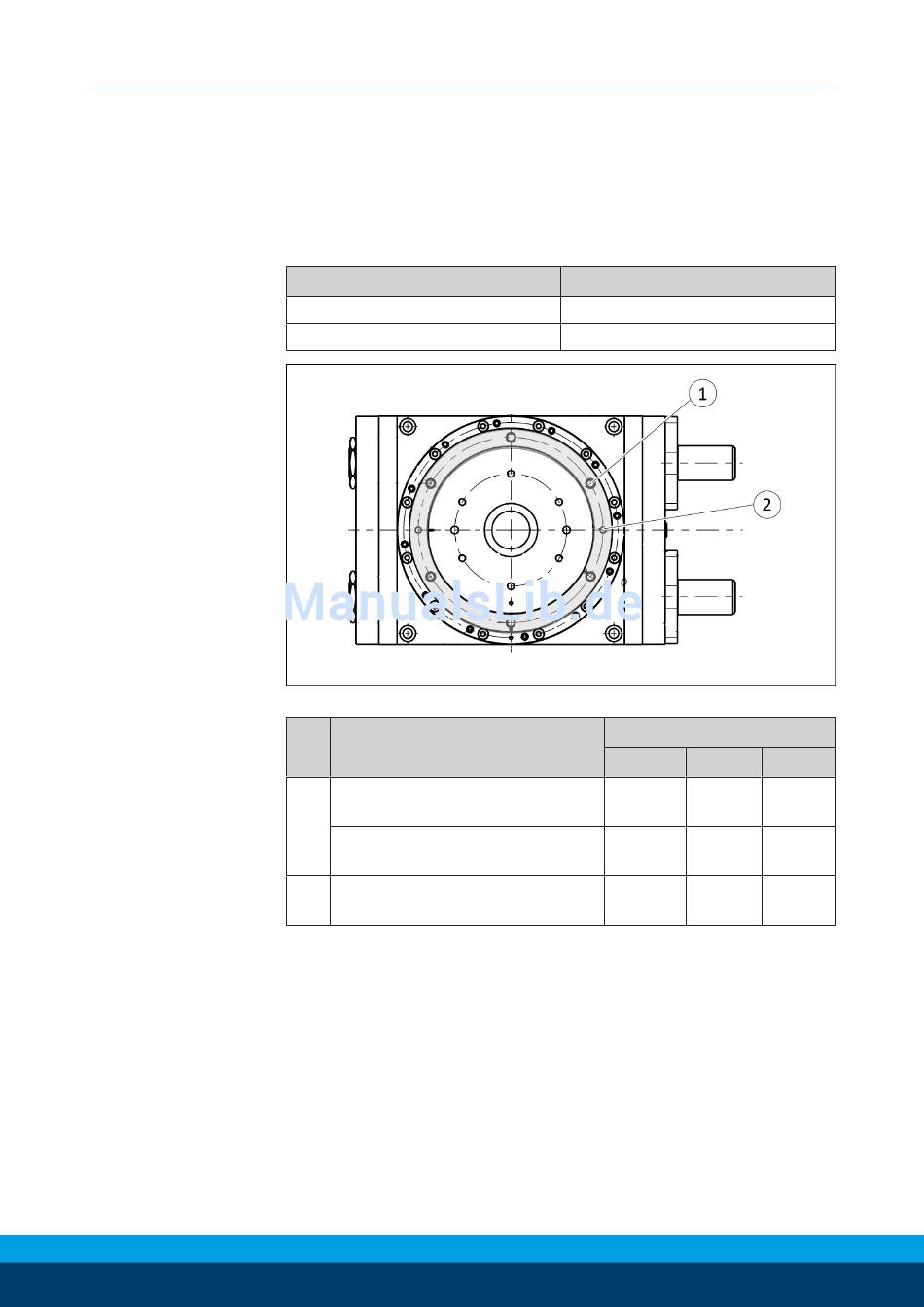

Befestigungsmöglichkeit des Anbauteils
Pos. Befestigung
1 Gewinde für Befestigungs-
schrauben (4x)
Max. Einschraubtiefe ab An-
schlagfläche [mm]
2 Passung für Zentrierstift [mm]
(2x)
Das Produkt kann auf folgende Arten befestigt werden:
• an der Unterseite mit Verschraubung von unten (Seite A)
• an der Unterseite mit Verschraubung von oben (Seite B)
• an der Hinterseite (Seite C, nur bei RST-D 60, 87)
Zulässige Unebenheit
< 0.02
< 0.05
RST-D
60 87
M4 M5
7 9
Ø 3 H7 / Ø 4 H7 /
6 tief 7 tief
134
M6
12
Ø 4 H7 /
8 tief
