Montage
Elektrischer
Anschluss
•
Den Bodenfühler des Uhren-Thermostats in einem Fühlerschutzrohr
verlegen. Sollte ein offenes Fühlerschutzrohr verwendet werden,
verschließen Sie dieses mit einem Stopfen, damit kein Fliesenkleber oder
Estrich in das Fühlerschutzrohr eindringen kann und der Fühler beschädigt
wird. Setzen Sie ausschließlich Fühler der Schutzklasse II ein.
Der Uhren-Thermostat wird in einer Gerätedose (Empfehlung: tiefe Dose) nach
DIN 49073 montiert.
Für einen optimalen Betrieb beachten Sie bitte folgende Hinweise:
•
Wir empfehlen eine optimale Montagehöhe von 1,50 m.
•
Den Uhren-Thermostat keiner direkten Sonneneinstrahlung aussetzen oder
in Bereichen von Zugluft oder anderer vortemperierter Luft (wie über E-
Herden, Kühlschränken o.ä. oder im Bereich direkter Abstrahlwärme von
Heizkörpern) einsetzen, da das Regelverhalten durch die Wärme beeinflusst
wird.
•
Den Uhren-Thermostat nicht in Baueinheit mit anderen elektrischen Geräten,
z. B. Dimmern, verwenden, da mögliche Wärmeentwicklung den
Raumtemperatur-Regler beeinflussen könnte.
•
Für den Einsatz mit einem externen Temperaturfühler muss ein Leerrohr
(biegsames oder festes Kunststoffrohr) bis zur Messaufnahme
z. B. in den Fußboden verlegt werden. Wählen Sie einen Installationsort für
den externen Fühler, an dem möglichst neutral die Raumtemperatur
gemessen werden kann.
Alle Anschlussklemmen sind mit Schlitzschrauben für Schraubendreher-
Montage ausgestattet. Für die Arbeiten kann ein üblicher Schraubendreher mit
3 mm Klinge eingesetzt werden:

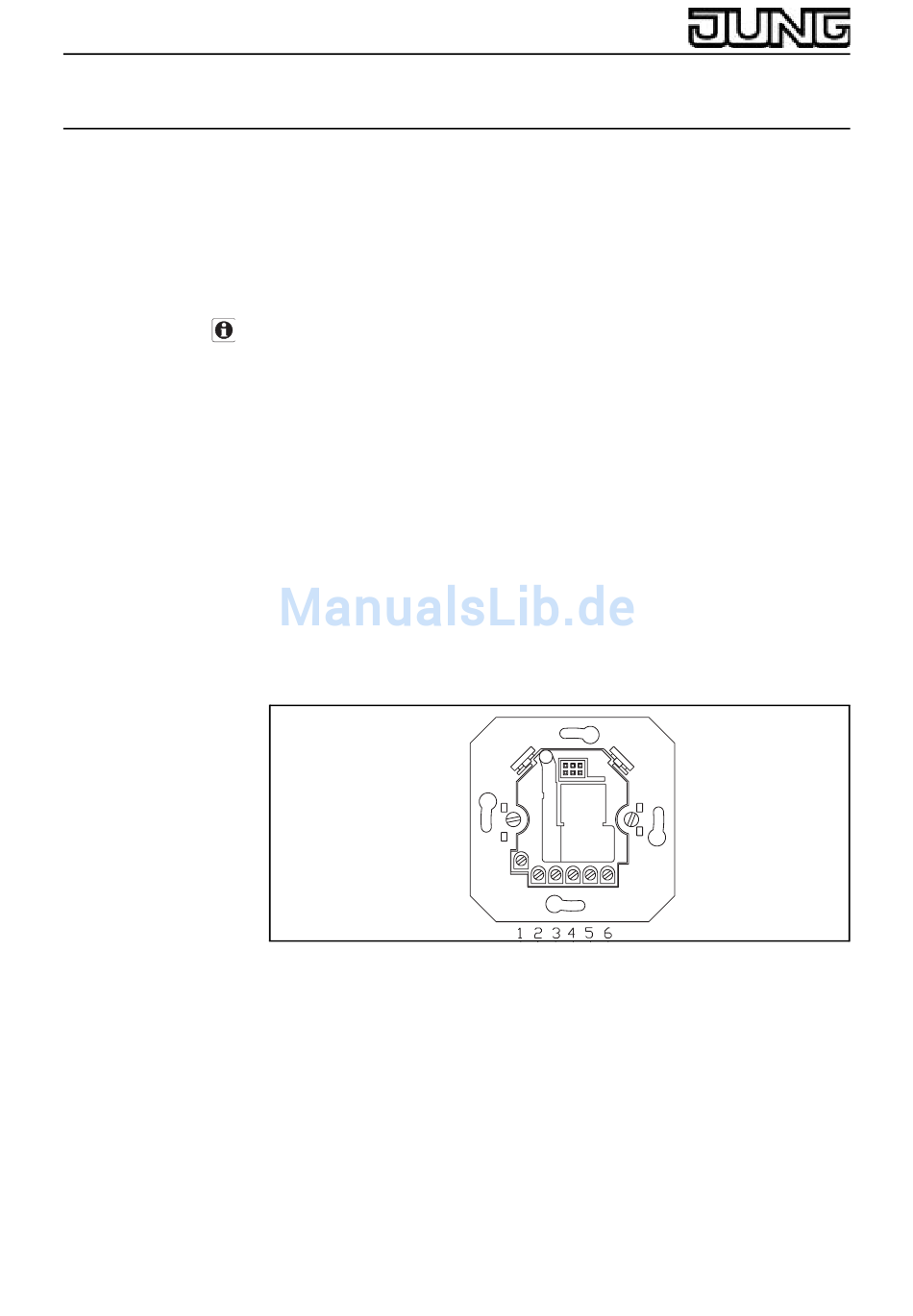

Es sind 6 Klemmen für den Anschluss vorgesehen:
1 - externer Fühler
2 - externer Fühler
3 - N
4 - N
5 - L' (Relaiskontakt potentialbehaftet)
6 - L
Durch zwei Anschlussmöglichkeiten des Neutralleiters (N) kann für jeden Leiter
eine separate Klemme verwendet werden.
Uhren-Thermostat
Art.-Nr.: UT 238 E
