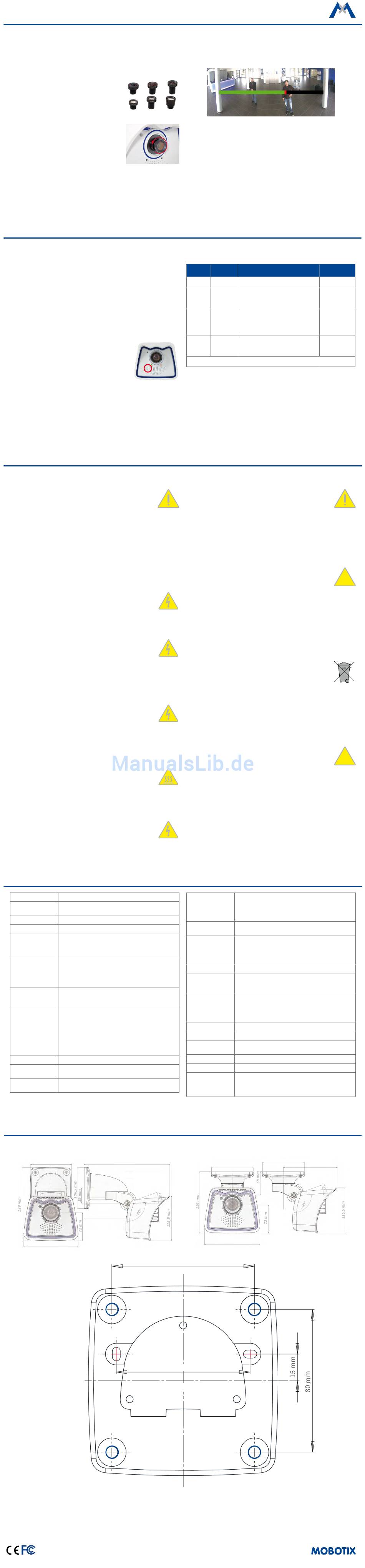

Mobotix M26 Allround Schnellinstallation Seite 2

Inbetriebnahme der M26
Die Inbetriebnahme erfolgt nach dem Herstellen der Stromversorgung (siehe Abschnitt «Netzwerk- und Stromanschluss, zusätzliche Kabel» im
M25-Kamerahandbuch). Der erste Zugriff erfolgt wie im gleichen Handbuch im Abschnitt «Inbetriebnahme der Kamera» beschrieben. Alle weiteren
Arbeiten erfordern den Zugriff auf die Benutzeroberfläche der Kamera im Browser. Geben Sie hierzu die IP-Adresse der Kamera in der Adresszeile des
Browsers ein.
1. Objektiv eintragen (bei Austausch oder Neubestückung der M26 Body)
Öffnen Sie Admin Menu > Hardware-Konfigu-
ration > Objektivkonfiguration und wählen Sie
das verwendete Objektiv aus. Dies ist erforderlich,
um Spezialfunktionen z. B. für Weitwinkelobjektive
freizuschalten.
2. Objektiv scharfstellen (falls erforderlich)
Dieser Schritt ist nur erforderlich, wenn das Objektiv
montiert oder getauscht wurde. Bei Kameras mit
Objektiv MX-B016 („Hemispheric") ist das Objek-
tiv ab Werk scharfgestellt. Nehmen Sie für diese
Aufgabe die Objektivschutzkappe ab.
Stellen Sie das Livebild der Kamera im Browser dar. Aktivieren Sie die
Scharfstellhilfe im Browser (Quick Control Scharfstellhilfe, Wert Aktiviert).
Startoptionen der M26
Normalerweise startet die Kamera als DHCP-Client und versucht, automa-
tisch eine IP-Adresse von einem DHCP-Server zu erhalten. Für bestimmte
Zwecke kann beim Starten der Kamera das Boot-Menü aktiviert werden,
um die Kamera in anderen Modi zu starten.
1. Kamera vorbereiten
• Unterbrechen Sie die Stromversorgung der Kamera.
• Nehmen Sie einen geeigneten Gegenstand (z. B. eine aufgebogene
Büroklammer, keinesfalls aber spitze Gegenstände! ) zur Hand.
• Stellen Sie die Stromversorgung der Kamera wieder her.
2. Boot-Menü aktivieren
Die rechte LED leuchtet ca. 5–10 s nach Herstellen der
Stromversorgung für die Dauer von 10 s rot. Drücken
Sie den Taster, indem Sie die Büroklammer in das Loch
(roter Kreis in der Abbildung) einführen und vorsichtig
drücken; die Kamera wechselt in das Boot-Menü zur
Auswahl verschiedener Boot-Optionen.
Die LED blinkt jetzt ein Mal und wiederholt dieses Blinksignal nach einer
Pause von einer Sekunde (die Anzahl der Blinksignale entspricht der aktuell
auswählbaren Boot-Option). Betätigen Sie den Taster erneut kurz (< 1 s),
Wichtige Hinweise
1. Sicherheitshinweise
Hinweise zur Installation:
• Die Verwendung dieses Produkts in explosionsgefährdeten
Bereichen ist nicht zulässig.
• Die Installation dieses Produkts muss gemäß der Doku-
mentation in Kapitel 2, «Montage» des entsprechenden
Handbuchs erfolgen. Falsche Montage kann Schäden an
der Kamera verursachen!
• Bei der Installation dieses Produkts dürfen nur Original
MOBOTIX-Teile und MOBOTIX-Anschlusskabel verwendet
werden.
• Für die Installation dieses Produkts ist ein tragfähiger
ebener Untergrund erforderlich, der eine stabile Montage
der verwendeten Befestigungselemente erlaubt.
Elektrotechnische Installation: Elektrische Anlagen und
Betriebsmittel dürfen nur von einer Elektrofachkraft oder unter
Leitung und Aufsicht einer Elektrofachkraft den elektrotech-
nischen Regeln entsprechend errichtet, geändert und instand-
gehalten werden. Auf die richtige Verwendung der elektrischen
Anschlüsse ist zu achten.
Überspannungen: MOBOTIX-Kameras sind durch eine Reihe
von Maßnahmen gegen die Auswirkungen von geringen Über-
spannungen geschützt. Diese Maßnahmen können jedoch
nicht verhindern, dass größere Überspannungen Schäden an
der Kamera verursachen. Bei der Installation der Kameras im
Außenbereich ist daher dem Blitzschutz und den damit ver-
bundenen Gefahren für Gebäude und Netzwerkinfrastruktur
besondere Beachtung zu schenken.
Max. Leistungsaufnahme angeschlossener Erweiterungs-
module: Die Leistungs aufnahme aller angeschlossenen Module
darf 2,5 W nicht überschreiten. An die USB-Buchse dürfen
Verbraucher mit einer Gesamt-Leistungsaufnahme von max.
3 W angeschlossen werden, wenn die Kamera mit PoE-Klasse 3
versorgt wird. Wird PoE-Klasse 2
tungsaufnahme aller angeschlossenen Verbraucher auf 1 W
begrenzt!
Objektiv nicht berühren: Aufgrund der hohen Rechen leistung
der M26 kann es, begünstigt durch entsprechende Umgebungs-
bedingungen am Installationsort, zu einer relativ hohen, für
die Funktionalität der Kamera jedoch unbedenklichen Tem-
peraturentwicklung im Bereich des Bildsensors kommen. Im
Handbereich darf dieses Produkt deshalb nicht ohne Objek-
tivkappe betrieben werden.
Vor Öffnen der Kamera Stromzufuhr unterbrechen: Stel-
len Sie vor dem Öffnen der Kamera (z. B. zum Einsetzen oder
Austauschen von Objektiven und SD-Karten) sicher, dass die
Stromzufuhr der Kamera unterbrochen ist.
Technische Daten M26
Objektivoptionen
MX-B016 bis MX-B500, horizontale Bildwinkel 180° bis 8°
Empfindlichkeit • Farbsensor (Tag): 0,1 lx @ 1/60s; 0,005 lx @ 1s
• SW-Sensor (Nacht): 0,02 lx @ 1/60s; 0,001 lx @ 1s
Bildsensor 1/1.8" CMOS, 6MP (3072x2048), Progressive Scan
Max. Bildgröße 6MP (3072x2048)
Bildformate Frei konfigurierbare 4:3-, 8:3-, 16:9- oder benutzerde-
finierte Formate (Image Cropping), z. B. 2592x1944
(5MP), 2048x1536 (QXGA), 1920x1080 (Full-HD),
1280x960 (MEGA)
Max. Bildrate • MxPEG: 42@HD(1280x720), 34@Full-HD, 24@QXGA,
15@5Mp, 12@6MP
• M-JPEG: 26@HD(1280x720), 13@Full-HD, 9@QXGA,
5@5Mp, 4@6MP
• H.264: 25@Full-HD, 20@QXGA
Video Codec
• MxPEG, M-JPEG, JPEG (max. Ausgabeformat 6MP)
• H.264 (max. Ausgabeformat QXGA, Bandbreitenbe-
grenzung möglich)
DVR • Kamera-intern via MicroSD-Karte (SDXC, SDHC vor-
installiert)
• Extern auf USB-Device
• Extern auf NAS
• Getrennte Livebild und Vollbildaufzeichnung - MxFFS
mit Archivierungsfunktion
• Vor- und Nachalarmbilder
• Automatische DVR-Überwachung inkl. Fehlerbenach-
richtigung
Software MxManagementCenter
Bildverarbeitung
MxLEO, Gegenlichtkompensation, automatischer
Weißabgleich, Bildentzerrung
PTZ Digitales Schwenken/Neigen/Zoomen stufenlos bis
8fach
Abmessungen/Bohrschablone
1. Abmessungen bei Wandmontage
106,5 mm
140,5 mm
MOBOTIX, das MX Logo, MxPEG und MxActivitySensor sind in der Europäischen Union, den USA und in ande-
ren Ländern eingetragene Marken der MOBOTIX AG • Änderungen vorbehalten • MOBOTIX übernimmt keine
Haftung für technische Fehler, Druckfehler oder Auslassungen • Alle Rechte vorbehalten • © MOBOTIX AG 2017
Konformitätserklärung: www.mobotix.com > Support > MxMediathek > Zertifikate
verwendet, ist die Leis-
222 mm
112 mm
Interface-Box
Wand-/Deckenhalter M26
Drehen Sie das Objektiv mit der Hand vorsichtig hin und her, bis der rote
Bereich der Scharfstellhilfe möglichst vollständig verschwunden ist.
Ist die Bildschärfe korrekt eingestellt, deaktivieren Sie die Scharfstellhilfe
wieder (Quick Control Scharfstellhilfe, Wert Deaktiviert).
3. Konfiguration speichern
Wählen Sie im Livebild der Kamera im Browser das Quick Control Einstel-
lungen verwalten und als Wert Gesamte Konfiguration sichern aus. Die
Kamera sichert die Einstellungen im permanenten Speicher, damit diese
auch nach einem Neustart der Kamera verwendet werden.
um zur nächsten Boot-Option zu wechseln. Nach der letzten Boot-Option
wird wieder die erste angezeigt (1 x blinken).
LED Boot-
blinkt Option
Nicht ver- Steht bei diesem Kameramodell nicht zur
1 x
wendet Verfügung.
Startet die Kamera mit den Werkseinstel-
Werksein- lungen (Werks-IP-Adresse, Benutzernamen
2 x
stellungen und Kennwörter werden nicht zurückge-
setzt).
Startet die Kamera als DHCP-Client und
Automati- bezieht eine IP-Adresse von einem DHCP-
3 x sche IP- Server. Ist kein DHCP-Server vorhanden
Adresse oder wird keine IP-Adresse erhalten, star-
tet die Kamera mit der Werks-IP-Adresse.
Startet die Kamera im Recovery-System,
Recovery- z. B. um eine fehlgeschlagene Aktualisie-
4 x
System rung der Kamera-Software erneut durch-
zuführen.
*Only on cameras with audio option and installed speaker.
3. Boot-Option auswählen
Betätigen Sie hierzu den Taster länger (> 2 s). Die Kamera quittiert die
Auswahl durch 3 s schnelles Blitzen; die Büroklammer kann dann entfernt
werden. Nach 20 s erfolgt die akustische Bestätigung lt. obiger Tabelle.
Erfolgt keine Auswahl, fährt die Kamera nach einer gewissen Zeit normal
weiter hoch.
Netzwerksicherheit: MOBOTIX-Produkte bringen alle not-
wendigen Konfigurations möglichkeiten für einen daten-
schutzkonformen Betrieb in Ethernet-Netzwerken mit. Für
das systemübergreifende Datenschutzkonzept ist der Betrei-
ber verantwortlich. Die notwendigen Grundeinstellungen zur
Missbrauchsverhinderung können in der Software konfiguriert
werden und sind kennwortgeschützt. Ein unautorisierter Fremd-
zugriff wird dadurch verhindert.
2. Rechtliche Hinweise
Rechtliche Aspekte einer Video- und Audioaufzeichnung:
Beim Einsatz von MOBOTIX-Produkten sind die Datenschutz-
bestimmungen für Video- und Audio beob achtung zu beach-
ten. Je nach Landesgesetz und Aufstellungsort der M26 kann
die Aufzeichnung von Video- und Audiodaten besonderen
Auflagen unterliegen oder untersagt sein. Alle Anwender von
MOBOTIX-Produkten sind daher aufgefordert, sich über die
aktuell gültigen Bestimmungen zu informieren und diese zu
befolgen. Die MOBOTIX AG übernimmt keine Verantwortung
für einen nicht legalitätskonformen Produktgebrauch.
3. Entsorgung
Elektrische und elektronische Produkte enthalten viele Wert-
stoffe. Entsorgen Sie deshalb die MOBOTIX-Produkte am Ende
ihrer Lebensdauer gemäß den geltenden gesetzlichen Bestim-
mungen und Vorschriften (beispielsweise bei einer kommunalen
Sammelstelle abgeben). MOBOTIX-Produkte dürfen nicht in den
Hausmüll gegeben werden! Entsorgen Sie einen im Produkt
evtl. vorhandenen Akku getrennt vom Produkt (die jeweiligen
Produkthandbücher enthalten einen entsprechenden Hinweis,
wenn das Produkt einen Akku enthält).
4. Haftungsausschluss
Die MOBOTIX AG haftet nicht für Schäden, die durch unsach-
gemäße Handhabung seiner Produkte, dem Nichtbeachten
der Bedienungsanleitungen sowie der relevanten Vorschriften
entstehen. Es gelten unsere Allgemeinen Geschäftsbedingun-
gen, deren jeweils aktuelle Fassung auf www.mobotix.com
zum Download bereit steht (Link AGB unten auf jeder Seite).
Alarm/Ereignisse
Temperatursensor, Erschütterungssensor (mit
Firmware ab V5.0.1), Mikrofon, weitere Sensorik/IOs via
MxMessageSystem Benachrichtigung über E-Mail, FTP,
Telefonie (VoIP, SIP), visuelle/akustische Alarme, Vor-/
Nachalarmbilder
Intelligente MxActivitySensor, Video-Motion-Analysis, MxAnalytics
Videoanalyse
Audio • Mikrofon/ Lautsprecher, beide 16bit/16kHz (HD-
Wideband-Audio)
• Lippensynchrones Audio, Audiorecording
• VoIP/SIP Telefonie, Gegensprechen, Fernsteuerung
per Tastencode
Schnittstellen
Ethernet 100BaseT (MxRJ45), MiniUSB (MxMiniUSB)
Sicherheit Benutzer-/Gruppenmanagement, HTTPS/SSL,
IP-Adressfilter, IEEE 802.1x, Intrusion Detection, digitale
Bildsignatur, MxFFS
Zulassungen EN55032:2012; EN55022:2010; EN55024:2010;
EN50121-4:2015; EN61000-6-1:2007; EN 61000-6-
2:2005; EN61000-6-3:2007+A1:2011; EN61000-6-
4:2007+A1:2011; AS/ NZS CISPR22:2009+A1:2010; CFR47
FCC part15B
Stromversorgung
Power over Ethernet (IEEE 802.3af)
Leistungsaufnahme Typ. 3,3 W
Schutzklassen IP66
IK10
Umgebungstemperatur –30 bis 50 °C
Maße/Gewicht B x H x T: 140 x 189 x 220 mm; Gewicht: ca. 350 g
Gehäuse aus hochfestem Kunststoff (PBT) weiß,
Umbausatz zum Deckenhalter, Montagezubehör,
Lieferumfang
Montageschlüssel, Patchkabel 50 cm, Software, 4GB
MicroSD-Karte (eingebaut)
2. Abmessungen bei Deckenmontage
106,5 mm
140,5 mm
80 mm
75 mm
Audio-
Bedeutung
Bestätigung*
_
Boing
Boing-Boing
Alarm Sound
106,5 mm
137 mm
27 mm
Kaiserstrasse
D-67722 Langmeil
Tel.: +49 6302 9816-0
Fax: +49 6302 9816-190
info@mobotix.com
www.mobotix.com
§
§
MOBOTIX AG
