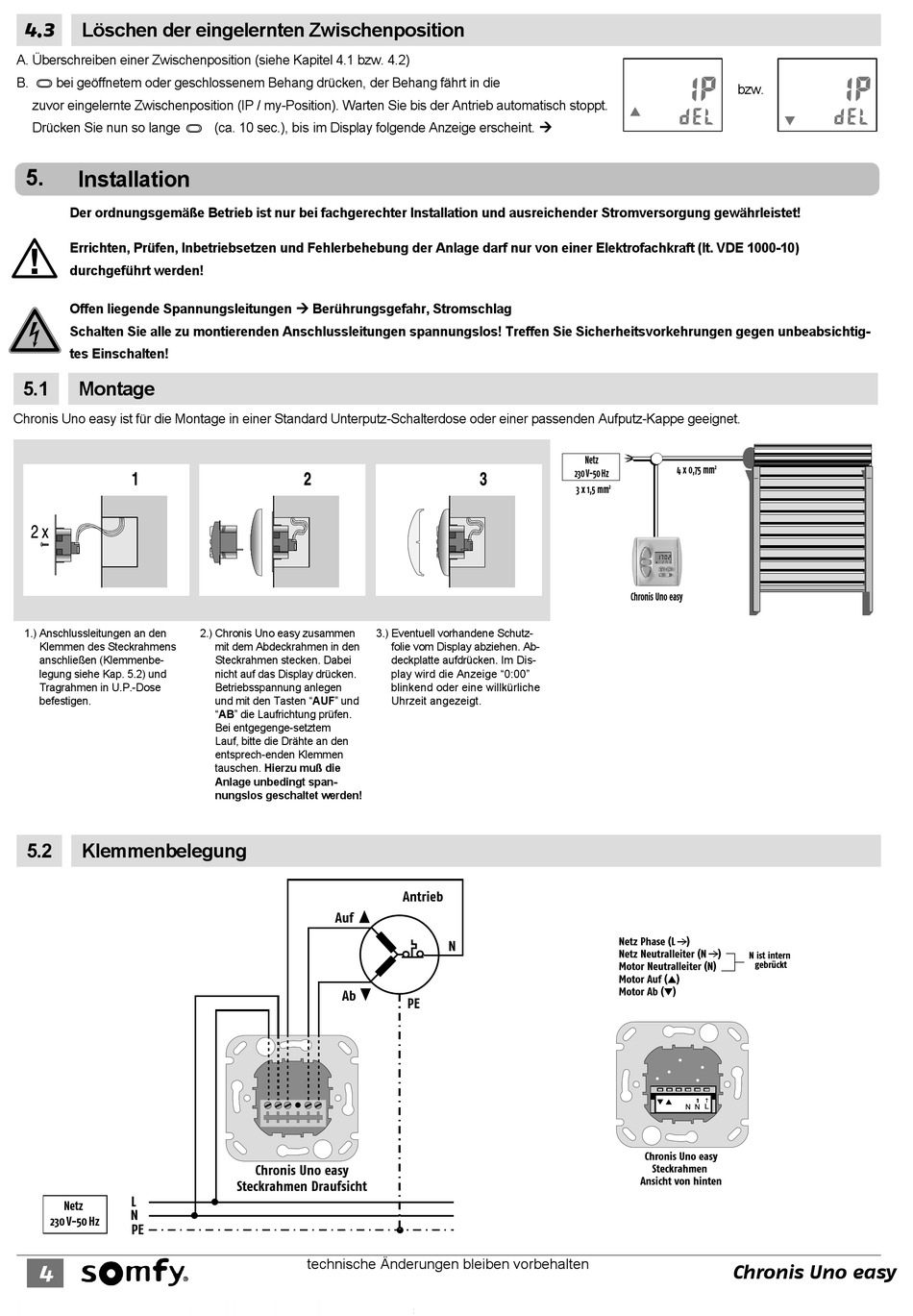

Löschen der eingelernten Zwischenposition
4.3
A. Überschreiben einer Zwischenposition (siehe Kapitel 4.1 bzw. 4.2)
B.
bei geöffnetem oder geschlossenem Behang drücken, der Behang fährt in die
zuvor eingelernte Zwischenposition (IP / my-Position). Warten Sie bis der Antrieb automatisch stoppt.
Drücken Sie nun so lange
5.
Installation
Der ordnungsgemäße Betrieb ist nur bei fachgerechter Installation und ausreichender Stromversorgung gewährleistet!
Errichten, Prüfen, Inbetriebsetzen und Fehlerbehebung der Anlage darf nur von einer Elektrofachkraft (lt. VDE 1000-10)
durchgeführt werden!
Offen liegende Spannungsleitungen Berührungsgefahr, Stromschlag
Schalten Sie alle zu montierenden Anschlussleitungen spannungslos! Treffen Sie Sicherheitsvorkehrungen gegen unbeabsichtig-
tes Einschalten!
5.1
Montage
Chronis Uno easy ist für die Montage in einer Standard Unterputz-Schalterdose oder einer passenden Aufputz-Kappe geeignet.
1.) Anschlussleitungen an den
Klemmen des Steckrahmens
anschließen (Klemmenbe-
legung siehe Kap. 5.2) und
Tragrahmen in U.P.-Dose
befestigen.
5.2
Klemmenbelegung
L
Netz
N
230 V-50 Hz
PE
4
(ca. 10 sec.), bis im Display folgende Anzeige erscheint.
2.) Chronis Uno easy zusammen
mit dem Abdeckrahmen in den
Steckrahmen stecken. Dabei
nicht auf das Display drücken.
Betriebsspannung anlegen
und mit den Tasten "AUF" und
"AB" die Laufrichtung prüfen.
Bei entgegenge-setztem
Lauf, bitte die Drähte an den
entsprech-enden Klemmen
tauschen. Hierzu muß die
Anlage unbedingt span-
nungslos geschaltet werden!
Auf
Ab
Chronis Uno easy
Steckrahmen Draufsicht
technische Änderungen bleiben vorbehalten
3.) Eventuell vorhandene Schutz-
folie vom Display abziehen. Ab-
deckplatte aufdrücken. Im Dis-
play wird die Anzeige "0:00"
blinkend oder eine willkürliche
Uhrzeit angezeigt.
Antrieb
N
PE
bzw.
Netz
4 x 0,75 mm
2
230 V-50 Hz
3 x 1,5 mm
2
Chronis Uno easy
Netz Phase (L )
Netz Neutralleiter (N )
Motor Neutralleiter (N)
Motor Auf (
)
L
Motor Ab (
)
M
N
N
L
Chronis Uno easy
Steckrahmen
Ansicht von hinten
Chronis Uno easy
N ist intern
gebrückt
