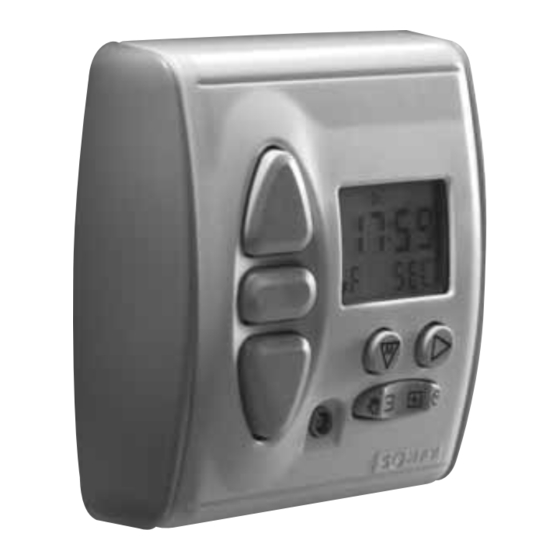

Funk-Programmschaltuhr
Chronis RTS L comfort
Chronis RTS L comfort bietet Ihnen folgende Merkmale:
1. Zwei AUF-und AB-Schaltzeiten pro Tag
2. Zwischenpositionen können Schaltzeiten zugeordnet werden
3. Cosmic-Funktion für Sonnenaufgangs- und Sonnenuntergangszeiten
4. Persönliche Öffnungs- und Schließzeiten
Die Zeiten sind jederzeit über das Menü veränderbar.
5. Automatische Umstellung Sommer-/Winterzeit
6. Manuelle Fahrbefehle sind jederzeit möglich
7. Automatik ist ein- und ausschaltbar
8. Sonnenautomatik
Über einen optionalen Helligkeitssensor ist eine individuelle Beschattung in Abhängigkeit von der Sonnenintensität aktivierbar.
Werkseitige Voreinstellung
Es ist nur noch die Eingabe von aktueller Uhrzeit und Datum notwendig – fertig.
Voreingestellte feste Öffnungszeiten: Montag bis Freitag 7:30 Uhr, Wochenende 8:00 Uhr. Schließen: entsprechend den Sonnenunter-
gangs- und Sonnenaufgangszeiten durch die Cosmic-Funktion
Folgende Funktionen stehen zur Verfügung:
Tages- / Wochenprogramm (F)
Für jeden Tag oder die ganze Woche können unterschiedliche Schaltzeiten für das automatische Öffnen oder Schlie-
ßen eingegeben werden. Zusätzlich besteht die Möglichkeit, eine weitere Zeit für das Öffnen und eine weitere für das
Schließen einzugeben. Diese Schaltzeiten können den Rollladen wahlweise ganz öffnen / schließen oder auf eine zu-
vor eingestellte Zwischenposition fahren.
Cosmic-Funktion (C)
Die Schaltzeiten werden entsprechend den hinterlegten Sonnenauf- bzw. Sonnenuntergangszeiten über das ganze
Jahr gewählt. Es ist auch möglich diese um bis zu +/- 1:59 Std. zu verschieben (Differenzzeit) und ein zu frühes Öff-
nen bzw. zu spätes Schließen zu unterdrücken (Sperrzeit).
Urlaubsschaltung (SEC)
Variiert die festen Schaltzeiten je Tag per Zufallsgenerator um +/- 15 Minuten. Für ein bewohnt wirkendes Haus
(siehe S. 2).
Rev. 02-07/2007 vm
Chronis RTS L comfort
Gebrauchsanleitung
Um die Vorzüge und die einwandfreie Funktion Ihrer Funkzeitschaltuhr Chronis RTS L com-
fort optimal nutzen zu können, bitten wir Sie, diese Gebrauchsanleitung genau durchzulesen.
Die Haftung von Somfy für Mängel und Schäden ist ausgeschlossen, wenn diese auf Nichtbe-
achten der Gebrauchsanleitung (falsche Installation, Fehlbedienung etc.) beruhen.
Für Fragen, Anregungen und Wünsche stehen wir Ihnen unter der Service Hotline
+49 (0) 18 05/25 21 31
( 0,14 €/min.),
zur Verfügung.
Dei Chronis RTS L comfort /Chronis RTS L DCF comfort ist eine Funkzeitschaltuhr aus
dem inteo-Steuerungsprogramm für die Steuerung Ihrer elektrisch betriebenen Rollläden oder
Ihrer elektrisch betriebenen Jalousien. Da die Fahrbefehle per Funk übertragen werden, redu-
ziert sich der Installationsaufwand erheblich. Die Funkreichweite beträgt bis zu 300 Meter im
freien Feld und 20 Meter in Gebäuden. Mit der Chronis RTS L comfort/Chronis RTS L DCF
comfort können alle Somfy RTS-Funkempfänger angesteuert werden.
Technische Änderungen bleiben vorbehalten
sowie unter der e-mail Adresse service@somfy.de gerne
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für SOMFY chronis RTS L comfort
Inhaltszusammenfassung für SOMFY chronis RTS L comfort
- Seite 1 Ihrer elektrisch betriebenen Jalousien. Da die Fahrbefehle per Funk übertragen werden, redu- ziert sich der Installationsaufwand erheblich. Die Funkreichweite beträgt bis zu 300 Meter im freien Feld und 20 Meter in Gebäuden. Mit der Chronis RTS L comfort/Chronis RTS L DCF comfort können alle Somfy RTS-Funkempfänger angesteuert werden.
-
Seite 2: Manuelle Bedienung
Uhrzeit Monat Sommerzeit (S) / Winterzeit (W) Synchronisierung Nächste Fahrzeit Jahr des DCF-Signals Nächste fehlgeschlagen Fahrtrichtung Helligkeitsautomatik Betriebsart Cosmic (C) / Fest (F) deaktiviert nur bei Chronis RTS L DCF comfort Chronis RTS L comfort Technische Änderungen bleiben vorbehalten... - Seite 3 3. Einstellungen Erklärung Bei der Chronis RTS L comfort handelt es sich um eine menügeführte Funkzeitschaltuhr, d. h. alle Einstellmöglichkeiten sind einfach über das Menü zu ändern. ● drücken (mind. 2 sec.), bis im Display „Uhr“ erscheint, um in das Hauptmenü...
- Seite 4 Uhrzeit öffnet. Einstellbereich: 5:00 bis 9:00 Uhr. Zum Ausschalten der Sperrzeit stellen Sie die Uhrzeit vor 5:00 Uhr bzw. nach 9:00 Uhr ein. Im Display wird “AUS” angezeigt. Chronis RTS L comfort Technische Änderungen bleiben vorbehalten...
- Seite 5 Uhrzeit schließt. Einstell- bereich: 18:00 bis 22:00 Uhr. Zum Ausschalten der Sperrzeit stellen Sie die Uhrzeit vor 18:00 Uhr bzw. nach 22:00 Uhr ein. Im Display wird “AUS” angezeigt. Chronis RTS L comfort Technische Änderungen bleiben vorbehalten...
- Seite 6 Sie den Wert, bei dem Ihr Behang in die Schattenposition fährt, entsprechend anpassen. Hierbei gilt: Wert 01 = Rollladen fährt bei schwacher Sonne Wert 12 = Rollladen fährt bei starker Sonne Wert 00 = Sonnenautomatik „AUS“ Chronis RTS L comfort Technische Änderungen bleiben vorbehalten...
- Seite 7 Einstellmenü kurz Im Menü „Mode” können Sie die Chronis RTS L comfort für die Verwendung mit Ja- lousien umstellen. Mode einstellen Hinweis: Sender und Empfänger müssen auf den gleichen Modus eingestellt werden! Europäische Bedienergonomie (vbEU) ● Kurzes Antippen der - oder -Taste es wird eine Wendung (kurzer Fahrbefehl) ausgeführt...
-
Seite 8: Rücksetzen Auf Werkseinstellung (Reset)
4. Frei wählbare Lieblingsposition Mit der Funkzeitschaltuhr Chronis RTS L comfort haben Sie die Möglichkeit, eine am Empfänger eingelernte Lieblingspositionen durch Drücken von aufzurufen. Hierzu benötigen Sie einen für diese Funktion ausgelegten Empfänger, auf dem eine Lieblingsposition/IP eingelernt ist. Bitte die Gebrauchs- anleitung des entsprechenden Empfängers beachten. -
Seite 9: Installation
Hinweis: Prüfen Sie vor der Montage, ob an der vorgesehenen Stelle eine ausreichende Funkverbindung gegeben ist, indem Sie die Chronis RTS L comfort an die Wand halten und die AUF- oder AB-Taste drücken. Es müssen sich alle, auf die Chronis RTS L comfort, eingelernten Rollläden/Jalousien bewegen. -
Seite 10: Ausführung Chronis Rts L Dcf Comfort
Betriebstemperatur: +5°C bis +40°C Schutzklasse: Umgebungsbedingungen: trockene Wohnräume Hiermit erklärt SOMFY, dass dieses Produkt den wesentlichen Anforderungen 27 mm 80 mm und anderen relevanten Vorschriften der Direktive 1999/5/EC entspricht. Die Konformitätserklärung kann unter der Internet-Adresse www.somfy.com, Klau- sel CE abgerufen werden. - Seite 11 Typ 1,5V AAA Micro LR03 ein. Hinweis: Achten Sie beim Einsetzen der Batterien auf die in der Chronis RTS L comfort angegebene Polarität ! Hinweis: Verbrauchte Batterien sind umwerltgerecht in Sammelstellen zu entsorgen und gehören nicht in den Restmüll.
- Seite 12 8. Kurzbeschreibung Chronis RTS L comfort Technische Änderungen bleiben vorbehalten...
