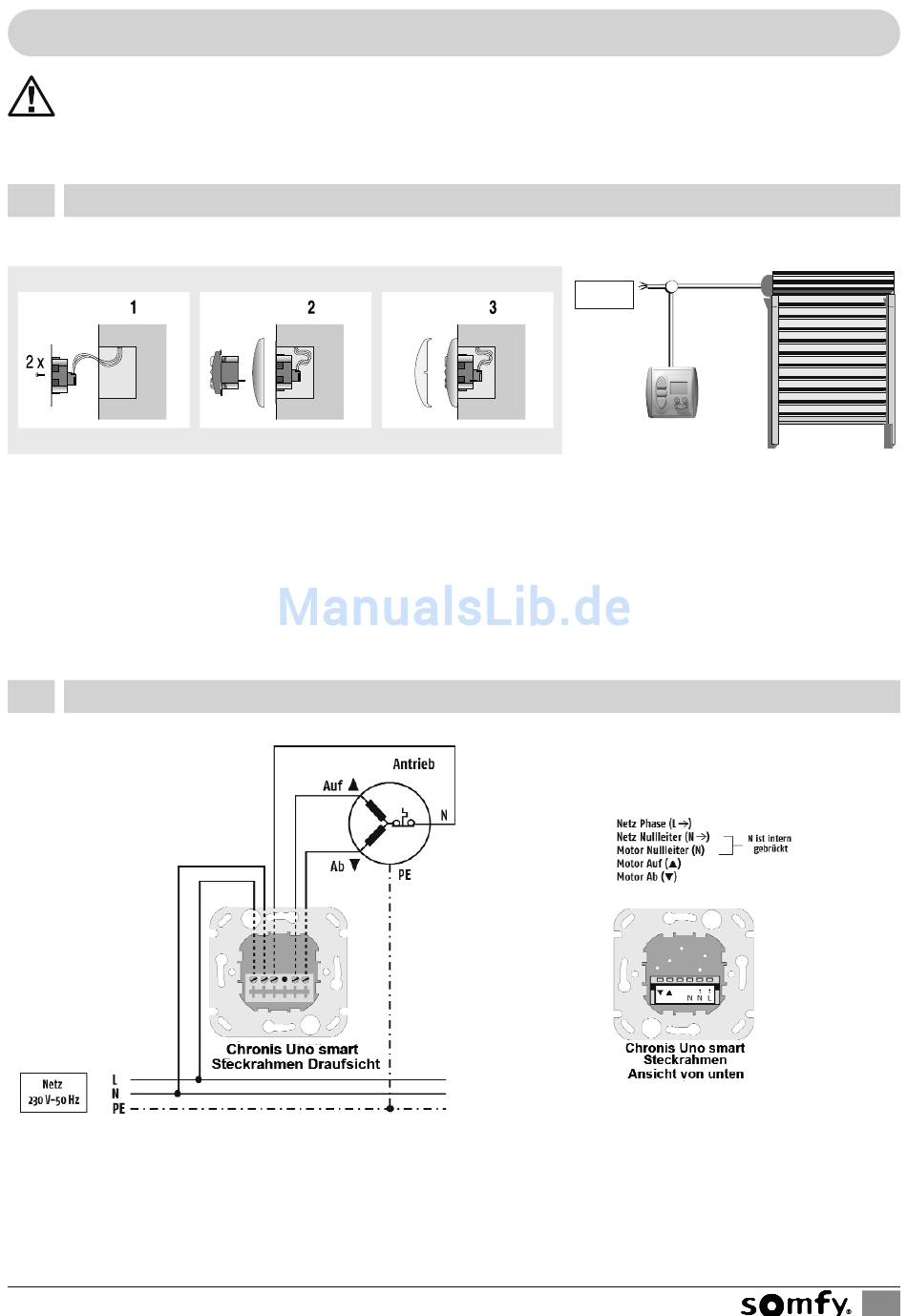

5. Installation
Errichten, Prüfen, Inbetriebsetzen und Fehlerbehebung der Anlage darf nur von einer Elektrofachkraft (lt. VDE 0100-200) durchge-
führt werden! Schalten Sie alle zu montierenden Anschlussleitungen spannungslos! Treffen Sie Sicherheitsvorkehrungen gegen un-
beabsichtigtes Einschalten! Der ordnungsgemäße Betrieb ist nur bei fachgerechter Installation und ausreichender Stromversor-
gung gewährleistet!
5.1
Montage
Chronis Uno smart ist für die Montage in einer Standard Unterputz-Schalterdose oder einer passenden Aufputz-Kappe geeignet.
1.) Anschlussleitungen an den
Klemmen des Steckrahmens
anschließen (Klemmenbele-
gung siehe Kap. 5.2) und Steck-
rahmen in U.P.-Dose befesti-
gen.
5.2
Klemmenbelegung
Technische Änderungen vorbehalten.
2.) Chronis Uno smart zusammen
mit dem Abdeckrahmen in den
Steckrahmen stecken. Dabei
nicht auf das Display drücken.
Betriebsspannung anlegen und
mit den Tasten "AUF" und "AB"
die Laufrichtung prüfen. Bei ent-
gegengesetztem Lauf, bitte die
Drähte an den entsprechenden
Klemmen tauschen. Hierzu
muß die Anlage unbedingt
spannungslos geschaltet wer-
den!
3.) Schutzfolie vom Display abzie-
hen. Abdeckplatte aufdrücken.
Im Display wird die Anzeige
"0:00" blinkend angezeigt.
Chronis Uno smart
Netz
4 x 0,75 mm
2
230 V-50 Hz
3 x 1,5 mm
2
Chronis Uno smart
7
