Installation
5.
Errichten, Prüfen, Inbetriebsetzen und Fehlerbehebung der Anlage darf nur von einer Elektrofachkraft (lt. VDE 0100) durch-
geführt werden! Schalten Sie alle zu montierenden Anschlussleitungen spannungslos! Treffen Sie Sicherheitsvorkehrungen
gegen unbeabsichtigtes Einschalten! Der ordnungsgemäße Betrieb ist nur bei fachgerechter Installation und ausreichender
Stromversorgung gewährleistet!

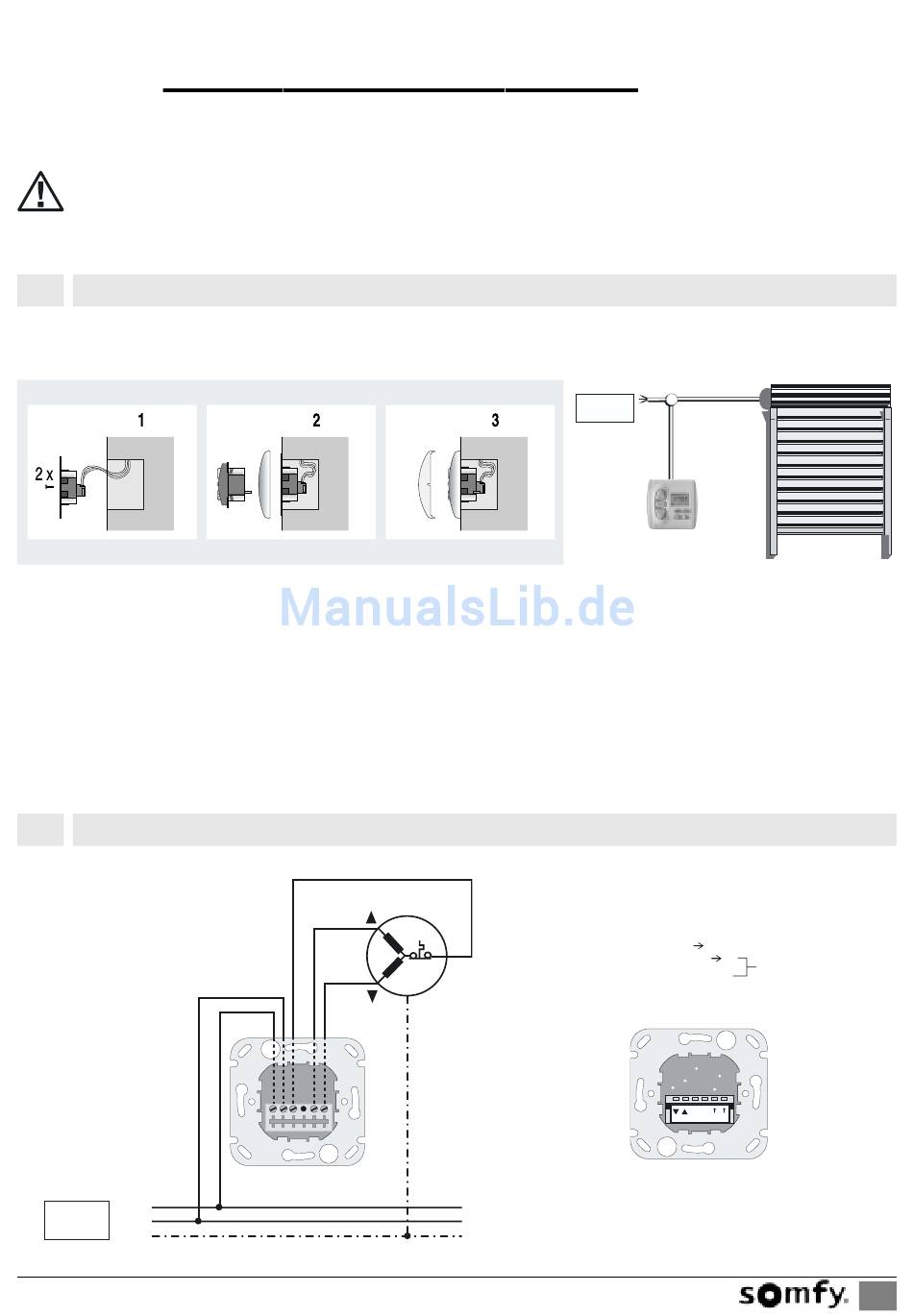

Montage
5.1
Chronis Uno easy ist für die Montage in einer Standard Unterputz-Schalterdose oder einer passenden Aufputz-Kappe geeignet.
1.) Anschlussleitungen an den
Klemmen des Tragrahmens
anschließen (Klemmenbe-
legung siehe Kap. 5.2) und
Tragrahmen in U.P.-Dose
befestigen.
Klemmenbelegung
5.2
L
Netz
N
230 V-50 Hz
PE
Chronis Uno easy
2.) Chronis Uno easy zusam-
men mit dem Abdeckrah-
men in den Tragrahmen
stecken. Dabei nicht auf
das Display drücken. Be-
triebsspannung anlegen
und mit den Tasten "AUF"
und "AB" die Laufrichtung
prüfen. Bei entgegenge-
setztem Lauf, bitte die
Drähte an den entsprech-
enden Klemmen tauschen.
Hierzu muß die Anlage un-
bedingt spannungslos ge-
schaltet werden!
Auf
Ab
Chronis Uno easy
Tragrahmen Draufsicht
3.) Schutzfolie vom Display ab-
ziehen. Abdeckplatte auf-
drücken.
Antrieb
N
PE
Netz
4 x 0,75 mm
2
230 V-50 Hz
3 x 1,5 mm
2
Chronis Uno easy
Netz Phase (L )
Netz Nullleiter (N )
Motor Nullleiter (N)
Motor Auf (
)
▲
Motor Ab (
)
▼
N
N
L
Chronis Uno easy
Tragrahmen
Ansicht von hinten
N ist intern
gebrückt
5
